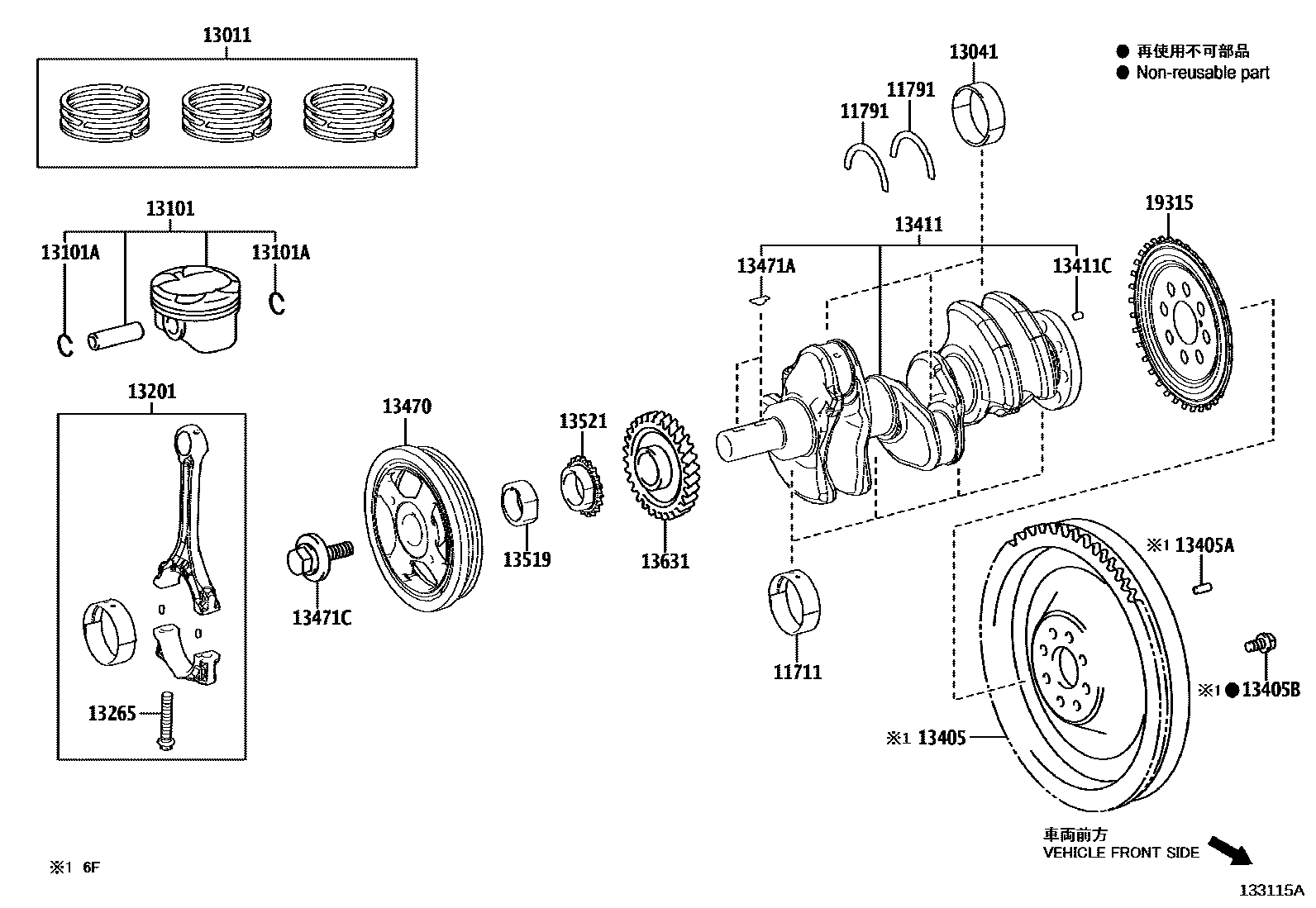

Toyota COROLLA (TUP) — CRANKSHAFT & PISTON

0001 1 0002 1 0003 1

11711BEARING, CRANKSHAFT

main11701-0T021-01i2ZRFE..ZRE211..G;2ZRFE..ZRE211..RHD;1ZRFAE..ZRE210..LHD..D;1ZRFE..ZRE210..6F..N..RUS;1ZRFE..ZRE210..CVT..N..GCC;1ZRFE..ZRE210..RHD..CVT..D;1ZRFE..ZRE210..6F..(GCC,G201901-202301

MARK1,(L),REFER R/M

main11701-0T021-02i1ZRFE..ZRE210..D..RUS;1ZRFAE,2ZRFE..ZRE21#..LHD..N;1ZRFE..ZRE210..CVT..(G,N)..(GEN,RUS);1ZRFE..ZRE210..LHD..CVT..D..(GCC,GEN)201901-202301

MARK2,(L),REFER R/M

main11701-0T021-03i1ZRFAE..ZRE210..G;1ZRFAE..ZRE210..RHD201901-202301

MARK3,(L),REFER R/M

main11701-0T021-04i1ZRFE..ZRE210..D..RUS;1ZRFAE,2ZRFE..ZRE21#..LHD..N;1ZRFE..ZRE210..CVT..(G,N)..(GEN,RUS);1ZRFE..ZRE210..LHD..CVT..D..(GCC,GEN)201901-202301

MARK4,(L),REFER R/M

main11701-0T060-01i2ZRFXE..ZWE219201901

MARK1,(L),REFER R/M

main11701-0T060-02i2ZRFXE..ZWE219201901

MARK2,(L),REFER R/M

main11701-0T060-03i2ZRFXE..ZWE211,213201901

MARK3,(L),REFER R/M

main11701-0T060-04i2ZRFXE..ZWE219201901

MARK4,(L),REFER R/M

main11701-37021-01i1ZRFE..ZRE210..D..RUS;1ZRFAE,2ZRFE..ZRE21#..LHD..N;1ZRFE..ZRE210..CVT..(G,N)..(GEN,RUS);1ZRFE..ZRE210..LHD..CVT..D..(GCC,GEN)201901-202301

MARK1,(J),REFER R/M

main11701-37021-02i1ZRFE..ZRE210..D..RUS;1ZRFAE,2ZRFE..ZRE21#..LHD..N;1ZRFE..ZRE210..CVT..(G,N)..(GEN,RUS);1ZRFE..ZRE210..LHD..CVT..D..(GCC,GEN)201901-202301

MARK2,(J),REFER R/M

main11701-37021-03i1ZRFE..ZRE210..D..RUS;1ZRFAE,2ZRFE..ZRE21#..LHD..N;1ZRFE..ZRE210..CVT..(G,N)..(GEN,RUS);1ZRFE..ZRE210..LHD..CVT..D..(GCC,GEN)201901-202301

MARK3,(J),REFER R/M

main11701-37021-04i1ZRFAE..ZRE210..G;1ZRFAE..ZRE210..RHD201901-202301

MARK4,(J),REFER R/M

main11701-37050-01i2ZRFXE..ZWE219201901

MARK1,(J),REFER R/M

main11701-37050-02i2ZRFXE..ZWE211,213201901

MARK2,(J),REFER R/M

main11701-37050-03i2ZRFXE..ZWE219201901

MARK3,(J),REFER R/M

main11701-37050-04i2ZRFXE..ZWE219201901

MARK4,(J),REFER R/M

main11701-F3010-01iM15AFKS..MZEA11..6F..G;M15AFKS..MZEA11..RHD..6F;M15AFKS..MZEA11..CVT..(D,G)..EUR202011-202301

MARK 1,REFER REPAIR MANUAL

main11701-F3010-02iM15AFKS..MZEA11..LHD..(D,N)202011-202301

MARK 2,REFER REPAIR MANUAL

main11701-F3010-03iM15AFKS..MZEA11..6F..G;M15AFKS..MZEA11..RHD..6F;M15AFKS..MZEA11..CVT..(D,G)..EUR202011-202301

MARK 3,REFER REPAIR MANUAL

main11701-F3010-04iM15AFKS..MZEA11..LHD..(D,N)202011-202301

MARK 4,REFER REPAIR MANUAL

main11701-F3010-05iM15AFKS..MZEA11..LHD..(D,N)202011-202301

MARK 5,REFER REPAIR MANUAL

main11701-F3010-06iM15AFKS..MZEA11..6F..G;M15AFKS..MZEA11..RHD..6F;M15AFKS..MZEA11..CVT..(D,G)..EUR202011-202301

MARK 6,REFER REPAIR MANUAL

11791WASHER, CRANKSHAFT THRUST, UPPER

main11791-22020i1ZRFAE..ZRE210..G;1ZRFAE..ZRE210..RHD¥1,740201901-202301

STD,NO.1,NO PAINTED

main11791-37010i2ZRFXE..ZWE219¥1,740202301

STD,NO.1 BLACK PAINTED

main11791-37010i1ZRFAE..ZRE210..G;1ZRFAE..ZRE210..RHD¥1,740201901-202301

STD,NO.2

main11791-37010i2ZRFE..ZRE211..G;2ZRFE..ZRE211..RHD;1ZRFAE..ZRE210..LHD..D;1ZRFE..ZRE210..6F..N..RUS;1ZRFE..ZRE210..CVT..N..GCC;1ZRFE..ZRE210..RHD..CVT..D;1ZRFE..ZRE210..6F..(GCC,G¥1,740201901

STD

main11791-F2040iM15AFKS..MZEA11..LHD..(D,N)202011-202301

STD

13011RING SET, PISTON

main13011-0T090i1ZRFAE..ZRE210..G;1ZRFAE..ZRE210..RHD201901-202301

STD,(L)

main13011-0T110i1ZRFE..ZRE210..D..RUS;2ZRFE..ZRE211..LHD..N;1ZRFE..ZRE210..CVT..(G,N)..(GEN,RUS);1ZRFE..ZRE210..LHD..CVT..D..(GCC,GEN)201901-202301

STD,(L)

main13011-0T210i2ZRFXE..ZWE219..GCC,GEN201901

STD,MADE IN EUROPE

main13011-15150iM15AFKS..MZEA11..TUR;M15AFKS..MZEA11..LHD..(D,N)..EUR¥10,100202306

STD,(J)

main13011-37270i2ZRFXE..ZWE219..GEN¥10,500202301

STD,MOROCCO SPEC

main13011-37270i2ZRFXE..ZWE211,213..EUR¥10,500201901

STD

main13011-37270i2ZRFXE..ZWE219..EUR,TUR¥10,500202301

STD,GEORGIA SPEC

main13011-37290i2ZRFE..ZRE211..G;2ZRFE..ZRE211..RHD;1ZRFE..ZRE210..6F..N..RUS;1ZRFE..ZRE210..CVT..N..GCC;1ZRFE..ZRE210..RHD..CVT..D;1ZRFE..ZRE210..6F..(GCC,GEN)¥10,500201901-202301

STD,(J)

main13011-37300i1ZRFAE..ZRE210..N¥10,500201901-202301

STD,(J)

main13011-37350i2ZRFXE..ZWE211..GCC,GEN201901

STD,MADE IN JAPAN

main13011-F3010iM15AFKS..MZEA11..TUR;M15AFKS..MZEA11..LHD..(D,N)..EUR202306-202408

STD,(L)

main13011-F3010iM15AFKS..MZEA11..LHD..(D,N)202011-202306

STD

13041BEARING, CONNECTING ROD

main13041-0T030-01i1ZRFE..ZRE210..D..RUS;1ZRFAE,2ZRFE..ZRE21#..LHD..N;1ZRFE..ZRE210..CVT..(G,N)..(GEN,RUS);1ZRFE..ZRE210..LHD..CVT..D..(GCC,GEN)201901-202301

MARK1,(L),REFER R/M

main13041-0T030-02i2ZRFE..ZRE211..G;2ZRFE..ZRE211..RHD;1ZRFAE..ZRE210..LHD..D;1ZRFE..ZRE210..6F..N..RUS;1ZRFE..ZRE210..CVT..N..GCC;1ZRFE..ZRE210..RHD..CVT..D;1ZRFE..ZRE210..6F..(GCC,G201901-202301

MARK2,(L),REFER R/M

main13041-0T030-03i1ZRFE..ZRE210..D..RUS;1ZRFAE,2ZRFE..ZRE21#..LHD..N;1ZRFE..ZRE210..CVT..(G,N)..(GEN,RUS);1ZRFE..ZRE210..LHD..CVT..D..(GCC,GEN)201901-202301

MARK3,(L),REFER R/M

main13041-0T060-01i2ZRFXE..ZWE219201901

MARK1,(L),REFER R/M

main13041-0T060-02i2ZRFXE..ZWE211,213201901

MARK2,(L),REFER R/M

main13041-0T060-03i2ZRFXE..ZWE219201901

MARK3,(L),REFER R/M

main13041-37010-01i1ZRFE..ZRE210..D..RUS;1ZRFAE,2ZRFE..ZRE21#..LHD..N;1ZRFE..ZRE210..CVT..(G,N)..(GEN,RUS);1ZRFE..ZRE210..LHD..CVT..D..(GCC,GEN)201901-202301

MARK1,(J),REFER R/M

main13041-37010-02i1ZRFE..ZRE210..D..RUS;1ZRFAE,2ZRFE..ZRE21#..LHD..N;1ZRFE..ZRE210..CVT..(G,N)..(GEN,RUS);1ZRFE..ZRE210..LHD..CVT..D..(GCC,GEN)201901-202301

MARK2,(J),REFER R/M

main13041-37010-03i1ZRFAE..ZRE210..G;1ZRFAE..ZRE210..RHD201901-202301

MARK3,(J),REFER R/M

main13041-37040-01i2ZRFXE..ZWE219201901

MARK1,(J),REFER R/M

main13041-37040-02i2ZRFXE..ZWE219201901

MARK2,(J),REFER R/M

main13041-37040-03i2ZRFXE..ZWE211,213201901

MARK3,(J),REFER R/M

main13041-F2010-01iM15AFKS..MZEA11..TUR;M15AFKS..MZEA11..LHD..(D,N)..EUR202011-202301

MARK 1,REFER REPAIR MANUAL

main13041-F2010-02iM15AFKS..MZEA11..6F..G;M15AFKS..MZEA11..RHD..6F;M15AFKS..MZEA11..CVT..(D,G)..EUR202011-202301

MARK 2,REFER REPAIR MANUAL

main13041-F2010-03iM15AFKS..MZEA11..6F..G;M15AFKS..MZEA11..RHD..6F;M15AFKS..MZEA11..CVT..(D,G)..EUR202011-202301

MARK 3,REFER REPAIR MANUAL

13101PISTON SUB-ASSY, W/PIN

main13101-0T300i2ZRFXE..ZWE211..EUR201901-202011

STD

main13101-0T340i1ZRFE..ZRE210..D..RUS;1ZRFE..ZRE210..CVT..(G,N)..(GEN,RUS);1ZRFE..ZRE210..LHD..CVT..D..(GCC,GEN)201901-202301

STD

main13101-0T350i2ZRFE..ZRE211..LHD..N201901-202301

STD,(L)

main13101-0T360i1ZRFAE..ZRE210..G;1ZRFAE..ZRE210..RHD201901-202301

STD

main13101-0T440i2ZRFXE..ZWE211..GCC,GEN201901

STD

main13101-15060iM15AFKS..MZEA11..6F..G;M15AFKS..MZEA11..RHD..6F;M15AFKS..MZEA11..CVT..(D,G)..EUR¥3,910202011-202301

STD

main13101-37380i2ZRFE..ZRE211..LHD..N¥5,500201901-202301

STD,(J)

main13101-37440i2ZRFXE..ZWE219..EUR,TUR¥3,910202301

STD,MOROCCO SPEC

main13101-37440i2ZRFXE..ZWE219..GEN¥3,910202301

STD,GEORGIA SPEC

main13101-37440i2ZRFXE..ZWE219..EUR,TUR¥3,910202011

STD

13101ARING, HOLE SNAP(FOR PISTON PIN)

main90520-19019iM15AFKS..MZEA11..6F..G;M15AFKS..MZEA11..RHD..6F;M15AFKS..MZEA11..CVT..(D,G)..EUR¥70202011-202301

main90520-20064i1ZRFE..ZRE210..D..RUS;1ZRFAE,2ZRFE..ZRE21#..LHD..N;1ZRFE..ZRE210..CVT..(G,N)..(GEN,RUS);1ZRFE..ZRE210..LHD..CVT..D..(GCC,GEN)¥100201901-202301

13201ROD SUB-ASSY, CONNECTING

main13201-09A30i1ZRFAE..ZRE210..G;1ZRFAE..ZRE210..RHD¥12,800201901-202301

MADE IN EUROPE

main13201-09C80i2ZRFXE..ZWE211,213201901

(L)

main13201-39185i2ZRFE..ZRE211..G;2ZRFE..ZRE211..RHD;1ZRFAE..ZRE210..LHD..D;1ZRFE..ZRE210..6F..N..RUS;1ZRFE..ZRE210..CVT..N..GCC;1ZRFE..ZRE210..RHD..CVT..D;1ZRFE..ZRE210..6F..(GCC,G¥8,000201901-202301

MADE IN JAPAN

main13201-39295i2ZRFXE..ZWE211,213¥7,800201901

(J)

main13201-F9010-A0iM15AFKS..MZEA11..TUR;M15AFKS..MZEA11..LHD..(D,N)..EUR202011-202301

MARK A,REFER REPAIR MANUAL

main13201-F9010-B0iM15AFKS..MZEA11..6F..G;M15AFKS..MZEA11..RHD..6F;M15AFKS..MZEA11..CVT..(D,G)..EUR202011-202301

MARK B,REFER REPAIR MANUAL

main13201-F9010-C0iM15AFKS..MZEA11..TUR;M15AFKS..MZEA11..LHD..(D,N)..EUR202011-202301

MARK C,REFER REPAIR MANUAL

13265BOLT, CONNECTING ROD

main13265-22020i1ZR#,2ZR#..ZRE21#,ZWE211¥390201901-201903

sub13265-22040¥300

main13265-22040i2ZRFXE..ZWE219;1ZRFE..ZRE210..D..RUS;1ZRFAE,2ZRFE..ZRE21#..LHD..N;1ZRFE..ZRE210..CVT..(G,N)..(GEN,RUS);1ZRFE..ZRE210..LHD..CVT..D..(GCC,GEN)¥300201903-202301

main13265-25020iM15AFKS..MZEA11..6F..G;M15AFKS..MZEA11..RHD..6F;M15AFKS..MZEA11..CVT..(D,G)..EUR¥310202011-202301

13405FLYWHEEL SUB-ASSY

main13405-0T050i1ZRFE..ZRE210..6F..N..RUS;1ZRFAE..ZRE210..LHD..6F..D;1ZRFE..ZRE210..6F..(GCC,GEN)201901-202301

(L)

main13405-37051i1ZRFAE..ZRE210..6F..G;1ZRFAE..ZRE210..RHD..6F¥13,800201901-202301

(J)

main13405-F3020iM15AFKS..MZEA11..6F..G;M15AFKS..MZEA11..RHD..6F202011-202301

main13451-37070i2ZRFXE..ZWE211,213¥14,900201901

13405APIN, STRAIGHT(FOR FLYWHEEL)

main90250-08120i2ZRFXE..ZWE211,213;1ZRFE..ZRE210..6F..N..RUS;1ZRFAE..ZRE210..LHD..6F..D;1ZRFE..ZRE210..6F..(GCC,GEN)¥140201901-202301

L=18,OD=8

13405BBOLT, FLYWHEEL SETTING

main90105-12322iM15AFKS..MZEA11..LHD..6F..(D,N)¥120202011-202301

main90913-01027i1ZRFAE..ZRE210..6F..N;1ZRFE..ZRE210..6F..D..RUS¥100201901-202301

13411CRANKSHAFT

main13401-0T051i1ZRFAE..ZRE210..G;1ZRFAE..ZRE210..RHD201901-202301

(L)

main13401-0T061i2ZRFXE..ZWE219;2ZRFE..ZRE211..LHD..N201901-202301

(L)

main13401-37011i1ZRFAE..ZRE210..LHD..D;1ZRFE..ZRE210..6F..N..RUS;1ZRFE..ZRE210..CVT..N..GCC;1ZRFE..ZRE210..RHD..CVT..D;1ZRFE..ZRE210..6F..(GCC,GEN)201901-202301

(J)

main13401-37021i2ZRFE..ZRE211..G;2ZRFE..ZRE211..RHD;2ZRFXE..ZWE211,213¥58,700201901-202301

(J)

main13401-F3010iM15AFKS..MZEA11..6F..G;M15AFKS..MZEA11..RHD..6F;M15AFKS..MZEA11..CVT..(D,G)..EUR202011-202301

13411CPIN, STRAIGHT(FOR CRANKSHAFT)

main90250-06035iM15AFKS..MZEA11..6F..G;M15AFKS..MZEA11..RHD..6F;M15AFKS..MZEA11..CVT..(D,G)..EUR¥70202011-202301

13470PULLEY ASSY, CRANKSHAFT

main13470-15140iM15AFKS..MZEA11..LHD..(D,N)¥9,900202011-202502

13471PULLEY, CRANKSHAFT

main13470-37042i1ZRFAE..ZRE210..G;1ZRFAE..ZRE210..RHD¥10,400201901-202301

main13470-37060i2ZRFXE..ZWE219¥10,400201901

13471AKEY, CRANKSHAFT(FOR CRANKSHAFT PULLEY SET)

main90280-04001iM15AFKS..MZEA11..TUR;M15AFKS..MZEA11..LHD..(D,N)..EUR¥80202011-202301

13471CBOLT(FOR CRANKSHAFT PULLEY SET)

main90119-14106i1ZRFE..ZRE210..D..RUS;1ZRFAE,2ZRFE..ZRE21#..LHD..N;1ZRFE..ZRE210..CVT..(G,N)..(GEN,RUS);1ZRFE..ZRE210..LHD..CVT..D..(GCC,GEN)¥360201901-202301

main90119-16020iM15AFKS..MZEA11..6F..G;M15AFKS..MZEA11..RHD..6F;M15AFKS..MZEA11..CVT..(D,G)..EUR¥490202011-202301

13519GEAR, OIL PUMP DRIVE

main13519-0T040i2ZRFXE..ZWE219;1ZRFE..ZRE210..D..RUS;1ZRFAE,2ZRFE..ZRE21#..LHD..N;1ZRFE..ZRE210..CVT..(G,N)..(GEN,RUS);1ZRFE..ZRE210..LHD..CVT..D..(GCC,GEN)202301

(L)

main13519-37010i2ZRFXE..ZWE21#;2ZRFE..ZRE211..RHD;1ZRFE..ZRE210..N..GCC;1ZRFE..ZRE210..6F..GEN;1ZRFE..ZRE210..6F..D..GCC;1ZRFE..ZRE210..6F..N..RUS;1ZRFAE,2ZRFE..ZRE21#..D,G;1ZRFE..¥570202301

(J)

main13519-37010i1ZRFE,2ZR#..ZRE21#,ZWE21#;1ZRFAE..ZRE210..LHD..(D,N)¥570201901-202301

main13519-F3010iM15AFKS..MZEA11..6F..G;M15AFKS..MZEA11..RHD..6F;M15AFKS..MZEA11..CVT..(D,G)..EUR202011-202301

13521GEAR OR SPROCKET, CRANKSHAFT TIMING

main13521-0T030i1ZRFAE..ZRE210..G;1ZRFAE..ZRE210..RHD201901-202301

(L),MADE IN TMMNA

main13521-0T070i1ZRFE..ZRE210..D..RUS;1ZRFAE,2ZRFE..ZRE21#..LHD..N;1ZRFE..ZRE210..CVT..(G,N)..(GEN,RUS);1ZRFE..ZRE210..LHD..CVT..D..(GCC,GEN)201901-202301

(L),MADE IN EUROPE

main13521-37011i2ZRFE..ZRE211..G;2ZRFE..ZRE211..RHD;2ZRFXE..ZWE211,213;1ZRFAE..ZRE210..LHD..D;1ZRFE..ZRE210..6F..N..RUS;1ZRFE..ZRE210..CVT..N..GCC;1ZRFE..ZRE210..RHD..CVT..D;1ZRFE.¥800201901-202301

(J)

main13521-F3010iM15AFKS..MZEA11..TUR;M15AFKS..MZEA11..LHD..(D,N)..EUR202011-202301

13631GEAR, BALANCESHAFT DRIVE

main13631-15010iM15AFKS..MZEA11¥2,640202011-202106

main13631-15010iM15AFKS..MZEA11..LHD..(D,N)¥2,640202106-202301

(J)

main13631-F3010iM15AFKS..MZEA11..6F..G;M15AFKS..MZEA11..RHD..6F;M15AFKS..MZEA11..CVT..(D,G)..EUR202106-202301

(L)

19315PLATE, CRANK ANGLE SENSOR, NO.1

main19315-24010iM15AFKS..MZEA11..LHD..(D,N)¥2,110202106-202301

(J)

main19315-24010iM15AFKS..MZEA11¥2,110202011-202106

main19315-37020i1ZRFE..ZRE210..D..RUS;1ZRFAE,2ZRFE..ZRE21#..LHD..N;1ZRFE..ZRE210..CVT..(G,N)..(GEN,RUS);1ZRFE..ZRE210..LHD..CVT..D..(GCC,GEN)¥740201901-202301

main19315-37030i2ZRFXE..ZWE219¥740202301

main19315-F2020iM15AFKS..MZEA11..6F..G;M15AFKS..MZEA11..RHD..6F;M15AFKS..MZEA11..CVT..(D,G)..EUR202106-202301

(L)
