Toyota COROLLA (TUP)PRE-COLLISION SYSTEM

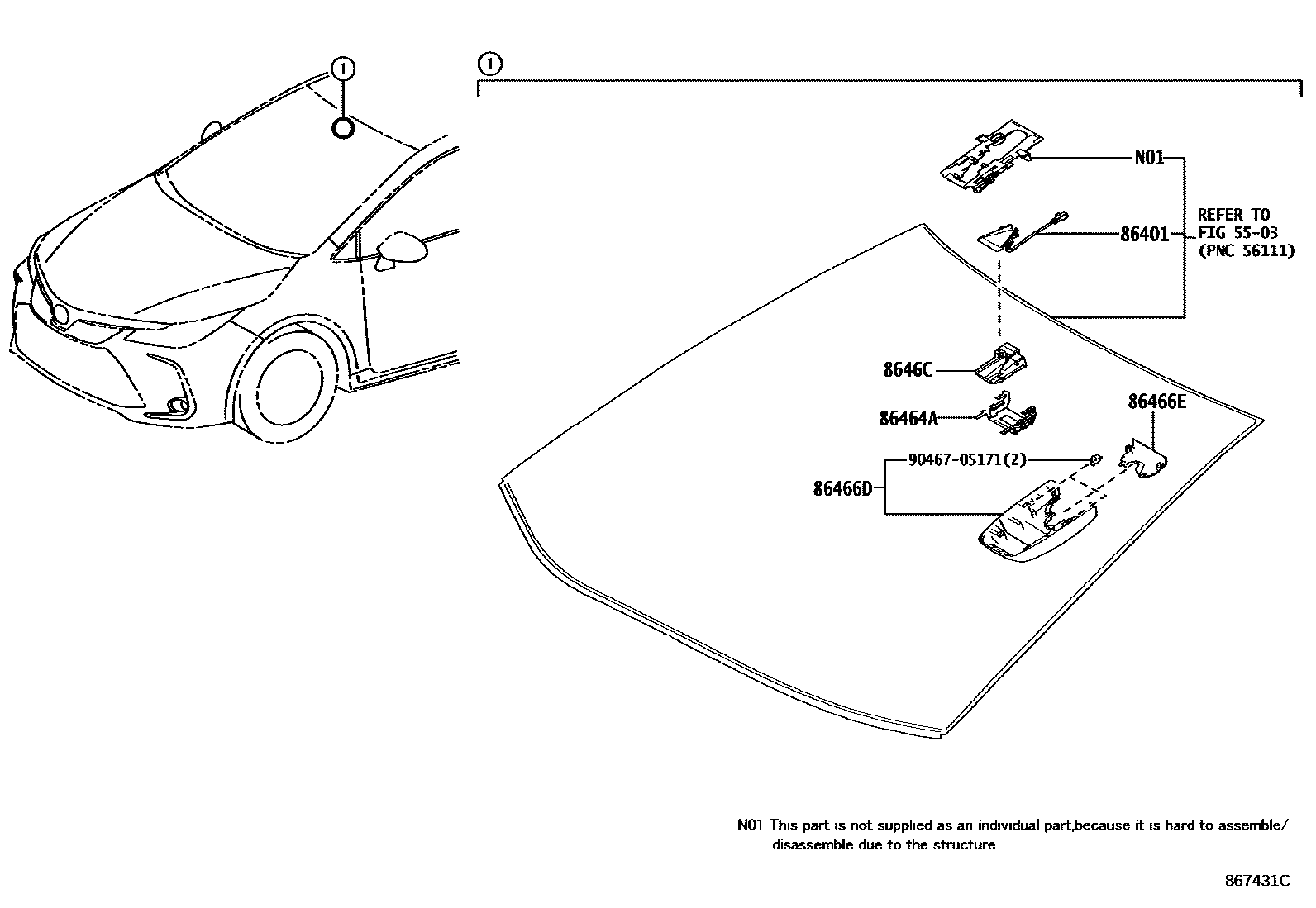

Parts diagram
5503
86401HOOD SUB-ASSY, FORWARD RECOGNITION W/HEATER
main86401-12010i¥8,600201901-202010
ISRAEL SPEC&CRUISE CONTROL-WITHOUT
sub86401-12011¥6,400
main86401-12010i¥8,600201901-202010
TURKEY SPEC&CRUISE CONTROL-WITHOUT
sub86401-12011¥6,400
main86401-12010i¥8,600201901-202010
TOYOTA SAFETY SENSE-WITH
sub86401-12011¥6,400
main86401-12010i¥8,600201901-202010
TOYOTA SAFETY SENSE-WITHOUT
sub86401-12011¥6,400
main86401-12010i¥8,600201901-202010
CRUISE CONTROL-WITH
sub86401-12011¥6,400
main86401-12010i¥8,600201901-202010
CRUISE CONTROL-WITH&STEERING SWITCH-WITH(DISPLAY & CRUISE CONTROL)
sub86401-12011¥6,400
main86401-12010i¥8,600201901-202010
CRUISE CONTROL-WITH&STEERING SWITCH-WITH(DISPLAY & *CRC & *SLC)
sub86401-12011¥6,400
main86401-12010i¥8,600201901-202010
CRUISE CONTROL-WITHOUT&STEERING SWITCH-WITH
sub86401-12011¥6,400
main86401-12010i¥8,600201901-202010
CRUISE CONTROL-WITHOUT&STEERING SWITCH-WITHOUT
sub86401-12011¥6,400
main86401-12011i¥6,400202011
ISRAEL SPEC&CRUISE CONTROL-WITHOUT
main86401-12011i¥6,400202011
TURKEY SPEC&CRUISE CONTROL-WITHOUT
main86401-12011i¥6,400202011
TOYOTA SAFETY SENSE-WITH
main86401-12011i¥6,400202011
TOYOTA SAFETY SENSE-WITHOUT
main86401-12011i¥6,400202011
CRUISE CONTROL-WITH
main86401-12011i¥6,400202011
CRUISE CONTROL-WITH&STEERING SWITCH-WITH(DISPLAY & CRUISE CONTROL)
main86401-12011i¥6,400202011
CRUISE CONTROL-WITH&STEERING SWITCH-WITH(DISPLAY & *CRC & *SLC)
main86401-12011i¥6,400202011
CRUISE CONTROL-WITHOUT&STEERING SWITCH-WITH
main86401-12011i¥6,400202011
CRUISE CONTROL-WITHOUT&STEERING SWITCH-WITHOUT
86464ALATCH, FORWARD RECOGNITION
main86464-26010i¥500201901
ISRAEL SPEC&CRUISE CONTROL-WITHOUT
main86464-26010i¥500201901
TURKEY SPEC&CRUISE CONTROL-WITHOUT
main86464-26010i¥500201901
TOYOTA SAFETY SENSE-WITH
main86464-26010i¥500201901
TOYOTA SAFETY SENSE-WITHOUT
main86464-26010i¥500201901
CRUISE CONTROL-WITH
main86464-26010i¥500201901
CRUISE CONTROL-WITH&STEERING SWITCH-WITH(DISPLAY & CRUISE CONTROL)
main86464-26010i¥500201901
CRUISE CONTROL-WITH&STEERING SWITCH-WITH(DISPLAY & *CRC & *SLC)
main86464-26010i¥500201901
CRUISE CONTROL-WITHOUT&STEERING SWITCH-WITH
main86464-26010i¥500201901
CRUISE CONTROL-WITHOUT&STEERING SWITCH-WITHOUT
86466DCOVER, FORWARD RECOGNITION, NO.1
main86466-12030i¥2,410201901
ISRAEL SPEC&CRUISE CONTROL-WITHOUT
main86466-12030i¥2,410201901
TURKEY SPEC&CRUISE CONTROL-WITHOUT
main86466-12030i¥2,410201901
TOYOTA SAFETY SENSE-WITH
main86466-12030i¥2,410201901
TOYOTA SAFETY SENSE-WITHOUT
main86466-12030i¥2,410201901
CRUISE CONTROL-WITH
main86466-12030i¥2,410201901
CRUISE CONTROL-WITH&STEERING SWITCH-WITH(DISPLAY & CRUISE CONTROL)
main86466-12030i¥2,410201901
CRUISE CONTROL-WITH&STEERING SWITCH-WITH(DISPLAY & *CRC & *SLC)
main86466-12030i¥2,410201901
CRUISE CONTROL-WITHOUT&STEERING SWITCH-WITH
main86466-12030i¥2,410201901
CRUISE CONTROL-WITHOUT&STEERING SWITCH-WITHOUT
86466ECOVER, FORWARD RECOGNITION, NO.2
main86466-12040i¥640201901
ISRAEL SPEC&CRUISE CONTROL-WITHOUT
main86466-12040i¥640201901
TURKEY SPEC&CRUISE CONTROL-WITHOUT
main86466-12040i¥640201901
TOYOTA SAFETY SENSE-WITH
main86466-12040i¥640201901
TOYOTA SAFETY SENSE-WITHOUT
main86466-12040i¥640201901
CRUISE CONTROL-WITH
main86466-12040i¥640201901
CRUISE CONTROL-WITH&STEERING SWITCH-WITH(DISPLAY & CRUISE CONTROL)
main86466-12040i¥640201901
CRUISE CONTROL-WITH&STEERING SWITCH-WITH(DISPLAY & *CRC & *SLC)
main86466-12040i¥640201901
CRUISE CONTROL-WITHOUT&STEERING SWITCH-WITH
main86466-12040i¥640201901
CRUISE CONTROL-WITHOUT&STEERING SWITCH-WITHOUT
8646CCAMERA, FORWARD RECOGNITION
main8646C-12010i¥47,300201901
ISRAEL SPEC&CRUISE CONTROL-WITHOUT
main8646C-12010i¥47,300201901
TURKEY SPEC&CRUISE CONTROL-WITHOUT
main8646C-12010i¥47,300201901
TOYOTA SAFETY SENSE-WITH
main8646C-12010i¥47,300201901
TOYOTA SAFETY SENSE-WITHOUT
main8646C-12010i¥47,300201901
CRUISE CONTROL-WITH
main8646C-12010i¥47,300201901
CRUISE CONTROL-WITH&STEERING SWITCH-WITH(DISPLAY & CRUISE CONTROL)
main8646C-12010i¥47,300201901
CRUISE CONTROL-WITH&STEERING SWITCH-WITH(DISPLAY & *CRC & *SLC)
main8646C-12010i¥47,300201901
CRUISE CONTROL-WITHOUT&STEERING SWITCH-WITH
main8646C-12010i¥47,300201901
CRUISE CONTROL-WITHOUT&STEERING SWITCH-WITHOUT
main8646C-12111i¥47,300202301-202402
*614
main8646C-12111i¥47,300202301-202402
TOYOTA SAFETY SENSE-WITH,*614
main8646C-12180i¥43,000202402
*614
main8646C-12180i¥43,000202402
TOYOTA SAFETY SENSE-WITH,*614
main8646C-12180i¥43,000202402
TOYOTA SAFETY SENSE-WITHOUT,*614
9046705171
main90467-05171¥60

7 parts on this diagram · 2 diagrams in section
