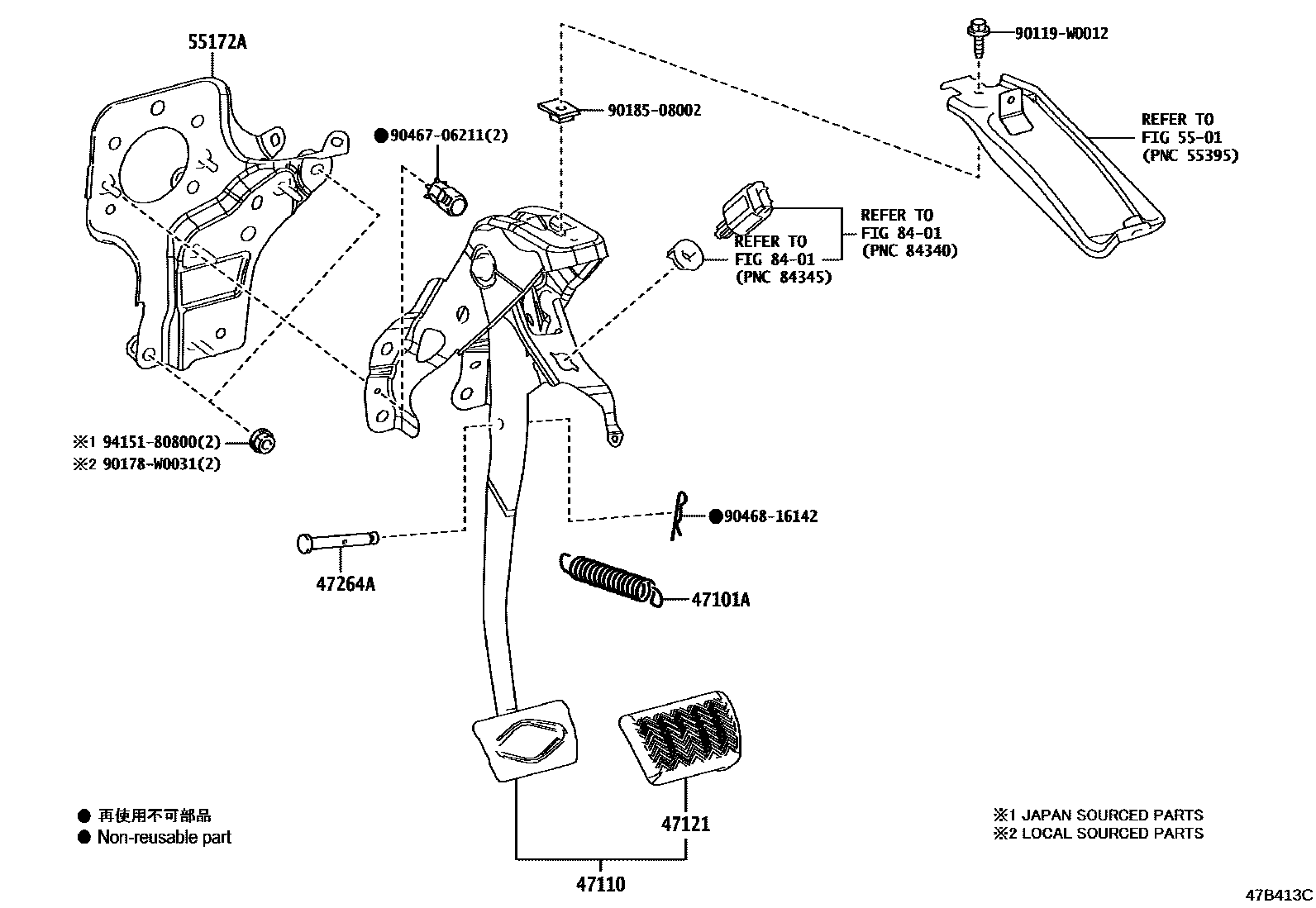

Toyota COROLLA (TUP) — BRAKE PEDAL & BRACKET

0001 1 0002 1 0003 1 0004 1

47101ASPRING(FOR BRAKE PEDAL RETURN)

main90507-15009iZWE211,213¥160201901

main90507-15009iZWE219¥160202301

main90507-15010iZRE210..G..EUR;ZRE210..RHD..EUR¥180201901-202012

main90507-15010iZRE210..N..EUR;ZRE210..D..RUS;MZEA11,ZRE211..LHD..(D,N);ZRE210..CVT..(G,N)..(GEN,RUS);ZRE210..LHD..CVT..D..(GCC,GEN)¥180201901-202301

main90507-15010iZRE211..RHD;MZEA11..6F..G;MZEA11..RHD..6F;ZRE210..6F..N..RUS;ZRE210..LHD..D..EUR;ZRE210..CVT..N..GCC;ZRE210..6F..(GCC,GEN);ZRE210..RHD..CVT..D..GEN;MZEA11,ZRE211..C¥180201901

main90507-15010iMZEA11..TUR;ZRE210..N..EUR;ZRE210..D..RUS;ZRE210..CVT..(G,N)..(GEN,RUS);ZRE210..LHD..CVT..D..(GCC,GEN);MZEA11,ZRE211..LHD..(D,N)..(EUR,GCC,GEN)¥180202301

47110SUPPORT ASSY, BRAKE PEDAL

main47110-12390iMZEA11..CVT..TUR;ZRE210..LHD..CVT..D..(GCC,GEN,RUS);ZRE210..LHD..CVT..(G,N)..(EUR,GEN,RUS);MZEA11,ZRE211..LHD..CVT..N..(EUR,GCC,GEN)202301-202407

sub47110-12391

main47110-12390iZRE210..CVT..N..GCC;ZRE210..LHD..CVT..D..EUR;MZEA11,ZRE211..CVT..G..(EUR,GCC,GEN)201901

sub47110-12391

main47110-12390iZRE210..CVT..G..EUR201901-202012

sub47110-12391

main47110-12390iZRE211..LHD..N;ZRE210..LHD..CVT..(D,G)..(GCC,GEN,RUS);MZEA11,ZRE210..LHD..CVT..N..(EUR,GEN,RUS)201901-202301

sub47110-12391

main47110-12391iMZEA11..CVT..TUR;ZRE210..LHD..CVT..D..(GCC,GEN,RUS);ZRE210..LHD..CVT..(G,N)..(EUR,GEN,RUS);MZEA11,ZRE211..LHD..CVT..N..(EUR,GCC,GEN)202408

main47110-12400iZRE210..6F..G201901-202012

main47110-12400iMZEA11..6F..G;ZRE210..LHD..6F..D..(EUR,GCC,GEN);ZRE210..LHD..6F..N..(GCC,GEN,RUS)201901

main47110-12400iZRE210..6F..N..EUR;ZRE210..6F..D..RUS;MZEA11..LHD..6F..(D,N)202301

main47110-12400iZRE210..6F..N..EUR;ZRE210..6F..D..RUS;MZEA11..LHD..6F..(D,N)201901-202301

main47110-12420iZRE210..RHD..CVT..N¥7,500201901-202301

sub47110-12421¥6,800

main47110-12420iZRE210..RHD..CVT..EUR¥7,500201901-202012

sub47110-12421¥6,800

main47110-12420iMZEA11,ZRE211..RHD..CVT;ZRE210..RHD..CVT..D..GEN¥7,500201901

sub47110-12421¥6,800

main47110-12420iZRE210..RHD..CVT..N¥7,500202301-202407

sub47110-12421¥6,800

main47110-12421iZRE210..RHD..CVT..N¥6,800202408

main47110-12430iMZEA11..RHD..6F;ZRE210..RHD..6F..GEN¥7,600201901

main47110-12430iZRE210..RHD..6F..EUR¥7,600201901-202012

main47110-12500iZWE219..LHD202301

main47110-12510iZWE219..RHD¥6,800202301

main47110-47060iZWE211,213..LHD¥7,600201901

main47110-47070iZWE211,213..RHD¥7,600201901-202206

sub47110-76090¥6,800

main47110-76090iZWE211,213..RHD¥6,800202207

47121PAD, BRAKE PEDAL

main47121-12040iZRE210..6F..G;ZRE210..RHD..6F..EUR¥300201901-202012

main47121-12040iZRE210..6F..N..EUR;ZRE210..6F..D..RUS;MZEA11..LHD..6F..(D,N)¥300201901-202301

main47121-12040iMZEA11..6F..G;MZEA11..RHD..6F;ZRE210..RHD..6F..GEN;ZRE210..LHD..6F..D..(EUR,GCC,GEN);ZRE210..LHD..6F..N..(GCC,GEN,RUS)¥300201901

main47121-12040iZRE210..6F..N..EUR;ZRE210..6F..D..RUS;MZEA11..LHD..6F..(D,N)¥300202301

main47121-16020iZWE211,213..RHD¥400202207

main47121-16020iZWE219¥400202301

main47121-16020iMZEA11..CVT..TUR;ZRE210..CVT..(G,N)..(EUR,GEN,RUS);ZRE210..LHD..CVT..D..(GCC,GEN,RUS);MZEA11,ZRE211..LHD..CVT..N..(EUR,GCC,GEN)¥400202408

main47121-47010iZWE211,213..RHD¥400201901-202207

main47121-47010iZRE210..CVT..G..EUR;ZRE210..RHD..CVT..EUR¥400201901-202012

main47121-47010iMZEA11..CVT..TUR;ZRE210..CVT..(G,N)..(EUR,GEN,RUS);ZRE210..LHD..CVT..D..(GCC,GEN,RUS);MZEA11,ZRE211..LHD..CVT..N..(EUR,GCC,GEN)¥400202301-202408

main47121-47010iZRE211..LHD..N;MZEA11,ZRE210..CVT..N..(EUR,GEN,RUS);ZRE210..LHD..CVT..(D,G)..(GCC,GEN,RUS)¥400201901-202301

main47121-47010iZRE211..RHD;ZWE211,213..LHD;ZRE210..CVT..N..GCC;ZRE210..LHD..CVT..D..EUR;ZRE210..RHD..CVT..D..GEN;MZEA11,ZRE211..CVT..(D,G)..(EUR,GCC,GEN)¥400201901

47264APIN(FOR PUSH ROD)

main90249-08221iMZEA11..6F..G;MZEA11,ZRE211..RHD;ZRE210..RHD..D..GEN;ZRE210..6F..N..(GCC,GEN,RUS);ZRE210..LHD..6F..D..(EUR,GCC,GEN)¥220201901

main90249-08221iZRE210..6F..G;ZRE210..RHD..EUR¥220201901-202012

main90249-08221iZRE210..6F..N..EUR;ZRE210..6F..D..RUS;ZRE210..RHD..CVT..N;MZEA11..LHD..6F..(D,N)¥220201901-202301

main90249-08221iZRE210..6F..N..EUR;ZRE210..6F..D..RUS;ZRE210..RHD..CVT..N;MZEA11..LHD..6F..(D,N)¥220202301

main90249-08309iZRE210..CVT..G..EUR¥160201901-202012

main90249-08309iZWE211,213;ZRE210..CVT..N..GCC;ZRE210..LHD..CVT..D..EUR;MZEA11,ZRE211..CVT..G..(EUR,GCC,GEN)¥160201901

main90249-08309iZWE219;MZEA11..CVT..TUR;ZRE210..LHD..CVT..D..(GCC,GEN,RUS);ZRE210..LHD..CVT..(G,N)..(EUR,GEN,RUS);MZEA11,ZRE211..LHD..CVT..N..(EUR,GCC,GEN)¥160202301

main90249-08309iZRE211..LHD..N;ZRE210..LHD..CVT..(D,G)..(GCC,GEN,RUS);MZEA11,ZRE210..LHD..CVT..N..(EUR,GEN,RUS)¥160201901-202301

5501

55172ABASE, BRAKE PEDAL SUPPORT

main55172-02120iZRE210,ZWE219..RHD..CVT..N202301

main55172-02120iZRE210..RHD..CVT..N201901-202301

main55172-02120iZRE210..RHD..6F..N;ZRE210..RHD..D..GEN;MZEA11,ZRE211,ZWE211,213..RHD201901

main55172-02120iZRE210..RHD..EUR201901-202012

main55172-02130iZWE211,213..LHD;ZRE210..6F..N..RUS;ZRE210..CVT..N..GCC;ZRE210..LHD..D..EUR;ZRE210..LHD..6F..(GCC,GEN);MZEA11,ZRE211..G..(EUR,GCC,GEN)201901

main55172-02130iZRE210..G..EUR201901-202012

main55172-02130iZWE219..LHD;MZEA11..TUR;ZRE210..N..EUR;ZRE210..6F..D..RUS;ZRE210..CVT..D..GCC;ZRE210..LHD..CVT..(GEN,RUS);MZEA11,ZRE211..LHD..(D,N)..(EUR,GCC,GEN)202301

main55172-02130iZRE210..N..EUR;ZRE210..6F..D..RUS;ZRE210..CVT..D..GCC;MZEA11,ZRE211..LHD..(D,N);ZRE210..LHD..CVT..(GEN,RUS)201901-202301

8401

90119W0012

main90119-W0012

90178W0031

main90178-W0031¥100

9018508002

main90185-08002¥200

9046706211

main90467-06211¥80

9046816142

main90468-16142¥70

9415180800

main94151-80800¥80

13 parts on this diagram · 4 diagrams in section
