Toyota COROLLA/TOURINGFRONT DOOR LOCK & HANDLE

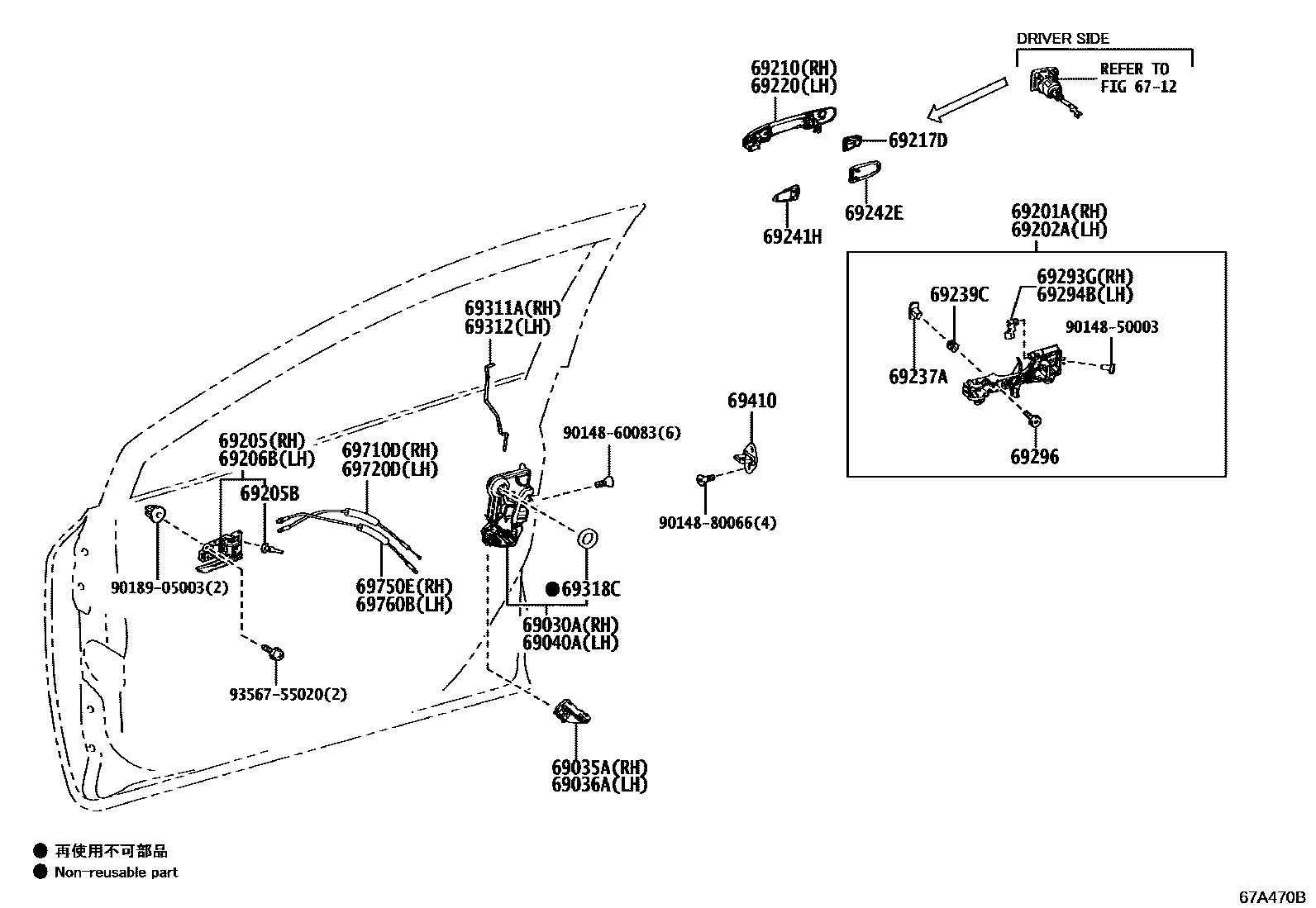

Parts diagram
69030ALOCK ASSY, FRONT DOOR W/MOTOR, RH
main69030-30A70i¥11,300201909
69035ACOVER SUB-ASSY, FRONT DOOR LOCK, RH
main69035-30010i¥220201909
69036ACOVER SUB-ASSY, FRONT DOOR LOCK, LH
main69036-30010i¥220201909
69040ALOCK ASSY, FRONT DOOR W/MOTOR, LH
main69040-30A80i¥10,500201909
69201AFRAME SUB-ASSY, FRONT DOOR OUTSIDE HANDLE, RH
main69201-47070i¥4,210201909
69202AFRAME SUB-ASSY, FRONT DOOR OUTSIDE HANDLE, LH
main69202-47040i¥4,210201909
69205HANDLE SUB-ASSY, FRONT DOOR INSIDE, RH
main69205-15010-C1i201909
BLACK,TRIM2#
69205BCUSHION(FOR FRONT DOOR INSIDE HANDLE)
main90541-04014i¥100201909
69206BHANDLE SUB-ASSY, FRONT DOOR INSIDE, LH
main69206-15010-C1i201909
BLACK,TRIM2#
69210HANDLE ASSY, FRONT DOOR, OUTSIDE RH
main69210-47041-A0i201909
SUPER WHITE 2,040
main69210-47041-A1i201909-202107
WHITE PEARL CS.,070 ,2KR
main69210-47041-A2i202107
PLATINUM WHITE PEARL MC.,089 ,2PU
main69210-47041-B0i201909
SILVER ME.,1F7 ,2KS
main69210-47041-B4i201909
CELESTITE GRAY ME.,1K3
main69210-47041-C2i201909
BLACK MC.,209
main69210-47041-D1i202107
RED MC.,3T3
main69210-47041-D3i201909-202107
SCARLET ME.,3U4
main69210-47041-J0i201909
DK.BLUE M.M.,2TT ,8W7
main69210-K0010-A0i202210
SUPER WHITE 2,040
main69210-K0010-A3i202210
PLATINUM WHITE PEARL MC.,089
main69210-K0010-B0i202210
SILVER ME.,1F7
main69210-K0010-C3i202210
ATTITUDE BLACK MC.,218
69217DCOVER, FRONT DOOR OUTSIDE HANDLE
main69217-47020i¥450201909
69220HANDLE ASSY, FRONT DOOR OUTSIDE, LH
main69210-47051-A0i201909
SUPER WHITE 2,040
main69210-47051-A1i201909-202107
WHITE PEARL CS.,070 ,2KR
main69210-47051-A2i202107
PLATINUM WHITE PEARL MC.,089 ,2PU
main69210-47051-B0i201909
SILVER ME.,1F7 ,2KS
main69210-47051-B4i201909
CELESTITE GRAY ME.,1K3
main69210-47051-C2i201909
BLACK MC.,209
main69210-47051-D1i202107
RED MC.,3T3
main69210-47051-D3i201909-202107
SCARLET ME.,3U4
main69210-47051-J0i201909
DK.BLUE M.M.,2TT ,8W7
main69210-K0020-A0i202210
SUPER WHITE 2,040
main69210-K0020-A3i202210
PLATINUM WHITE PEARL MC.,089
main69210-K0020-B0i202210
SILVER ME.,1F7
main69210-K0020-C3i202210
ATTITUDE BLACK MC.,218
69237ANUT, FRONT DOOR HANDLE
main69237-62010i¥160201909
sub69237-0E010¥220
69239CBUSH, FRONT DOOR HANDLE
main69239-47010i¥90201909
69241HPAD, FRONT DOOR OUTSIDE HANDLE, FRONT
main69241-47020i¥400201909
69242EPAD, FRONT DOOR OUTSIDE HANDLE, REAR
main69242-47030i¥400201909
69293GSNAP, FRONT DOOR OUTSIDE HANDLE, RH
main69293-12030i¥160201909
69294BSNAP, FRONT DOOR OUTSIDE HANDLE, LH
main69293-12040i¥160201909
69296SCREW, DOOR INSIDE HANDLE
main69296-30010i¥90201909
main90148-50006i¥60202210
69311AROD, FRONT DOOR LOCK OPEN, RH
main69311-12230i¥410201909
69312ROD, FRONT DOOR LOCK OPEN, LH
main69312-12230i¥410201909
69318CSEAL, DOOR LOCK WIRING HARNESS
main69318-51010i¥120201909
69410PLATE ASSY, FRONT DOOR LOCK STRIKER
main69410-20110i¥1,050201909
69710DCABLE, FRONT DOOR LOCK REMOTE CONTROL, RH(FOR OPEN LEVER)
main69710-12190i¥940201909
69720DCABLE, FRONT DOOR LOCK REMOTE CONTROL, LH(FOR OPEN LEVER)
main69710-12190i¥940201909
69750ECABLE, FRONT DOOR INSIDE LOCKING, RH(FOR LOCK / UNLOCK KNOB)
main69750-12220i¥940201909
69760BCABLE, FRONT DOOR INSIDE LOCKING, LH(FOR LOCK / UNLOCK KNOB)
main69750-12220i¥940201909
9014850003
main90148-50003¥60
9014860083
main90148-60083¥60
9014880066
main90148-80066¥60
9018905003
main90189-05003¥130
9356755020
main93567-55020¥70

32 parts on this diagram · 1 diagram in section
