Toyota COROLLA/TOURINGBRAKE PEDAL & BRACKET

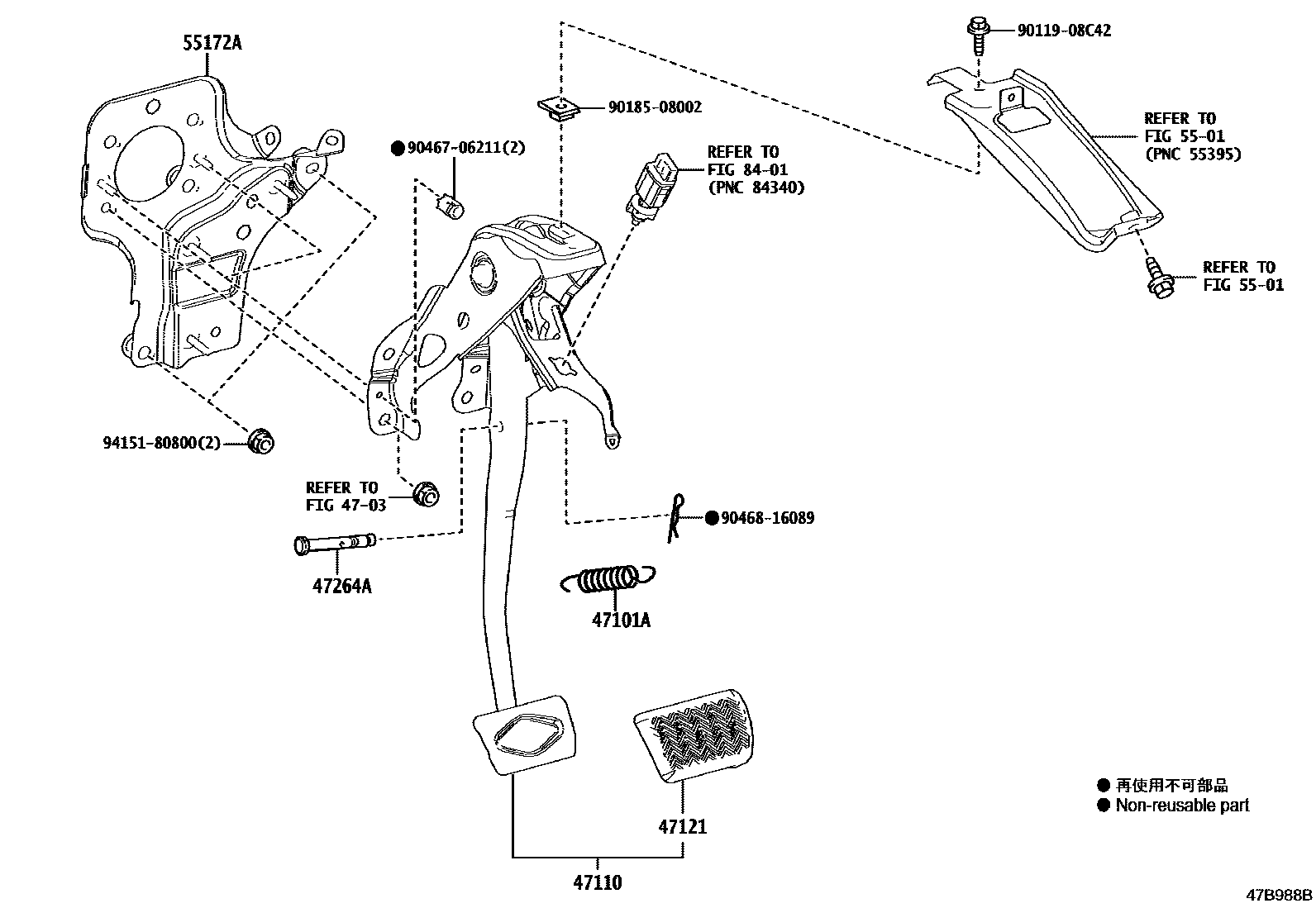

Parts diagram
4703
47101ASPRING(FOR BRAKE PEDAL RETURN)
main90507-15009i¥160202210
main90507-15010i¥180201909
47110SUPPORT ASSY, BRAKE PEDAL
main47110-12420i¥7,500201909
sub47110-12421¥6,800
main47110-12510i¥6,800202210
47121PAD, BRAKE PEDAL
main47121-16020i¥400202210
main47121-47010i¥400201909
47264APIN(FOR PUSH ROD)
main90249-08221i¥220201909
main90249-08309i¥160202210
5501
55172ABASE, BRAKE PEDAL SUPPORT
main55172-12170i¥2,210201909
8401
9011908C42
main90119-08C42¥80
9018508002
main90185-08002¥200
9046706211
main90467-06211¥80
9046816089
main90468-16089¥170
9415180800
main94151-80800¥80

13 parts on this diagram · 2 diagrams in section
