Toyota COROLLA SPORTHOOD LOCK & HINGE

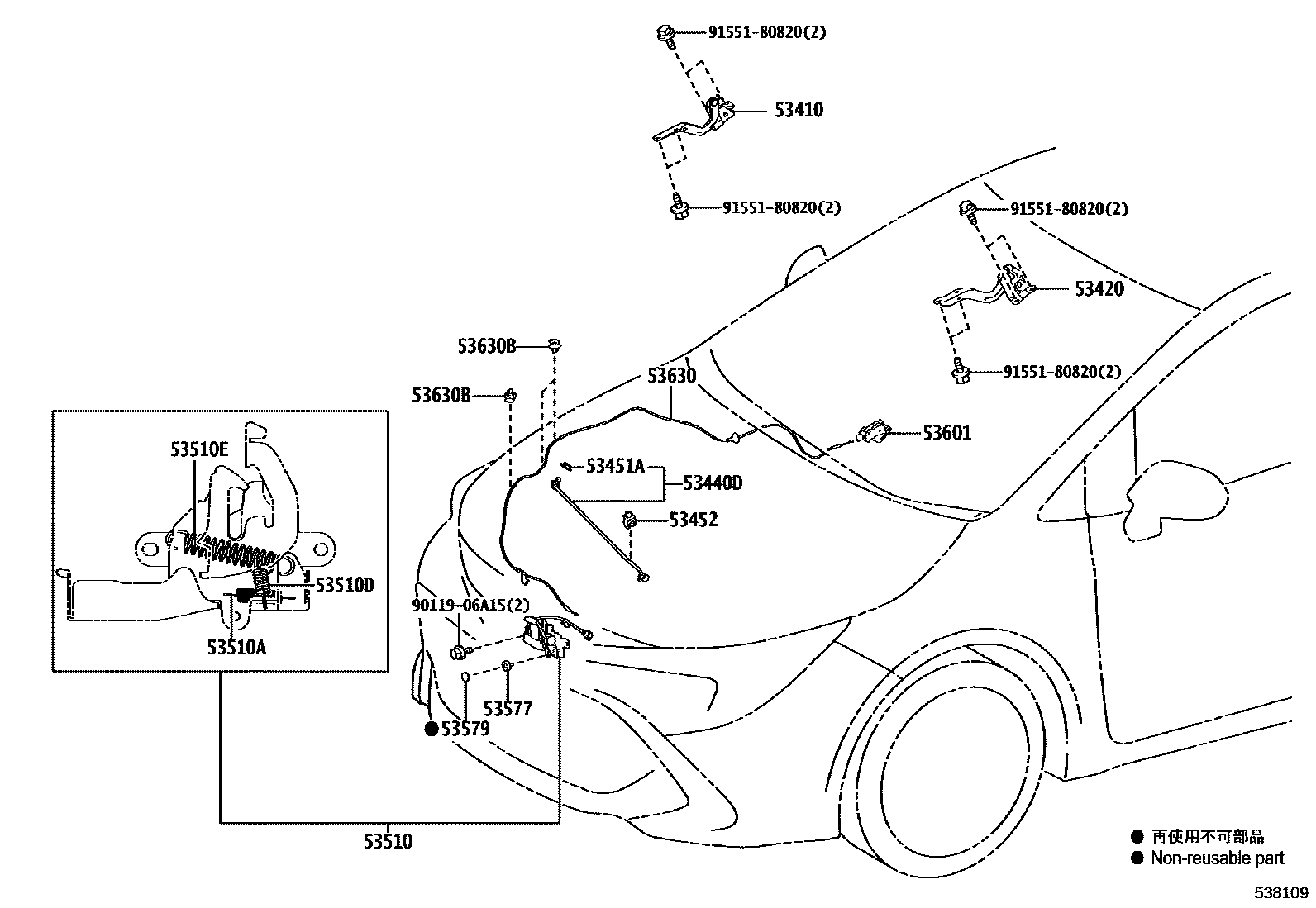

Parts diagram
53410HINGE ASSY, HOOD, RH
main53410-12680i¥1,570201806-202102
main53410-12740i¥1,570202102-202505
53420HINGE ASSY, HOOD, LH
main53420-12670i¥1,570201806-202102
main53420-12730i¥1,570202102-202505
53440DSUPPORT ASSY, HOOD
main53440-12220i¥1,090201806-202505
53451AGROMMET(FOR HOOD SUPPORT ROD)
main90480-15025i¥220201806-202505
53452HOLDER, HOOD STAY
main53452-12130i¥340201806-202102
main53452-15020i¥340202102-202505
53510LOCK ASSY, HOOD
main53510-12C10i¥2,010201808-202102
main53510-12C11i¥2,010202102
main53510-12C20i¥2,930201806-202102
main53510-12C70i¥3,230202102
main53510-12C71i¥2,930202210-202505
53510ASPRING, TENSION(FOR HOOD LOCK)
main90506-09055i¥90201806-202505
53510DSPRING, TENSION(FOR HOOD LOCK)
main90506-12063i¥90201806-202505
53510ESPRING, TENSION(FOR HOOD LOCK)
main90506-16077i¥120201806-202102
main90506-18067i¥90202102-202505
53577BOLT, HOOD LOCK
main53577-33010i¥230201806-202505
53579CAP, HOOD LOCK NUT
main53579-50010i¥100201806-202505
53601LEVER SUB-ASSY, HOOD LOCK CONTROL
main53601-30100-C0i201806-202505
BLACK,TRIM2#,3#,4#
53630CABLE ASSY, HOOD LOCK CONTROL
main53630-12730i¥1,090201806-202005
main53630-12731i¥990202210-202505
53630BCLAMP(FOR HOOD LOCK CONTROL CABLE)
main90469-06005i¥80201806-202505
9011906A15
main90119-06A15¥60
9155180820
main91551-80820¥80

16 parts on this diagram · 2 diagrams in section
