Toyota COROLLA SED (NAP)WIRELESS DOOR LOCK

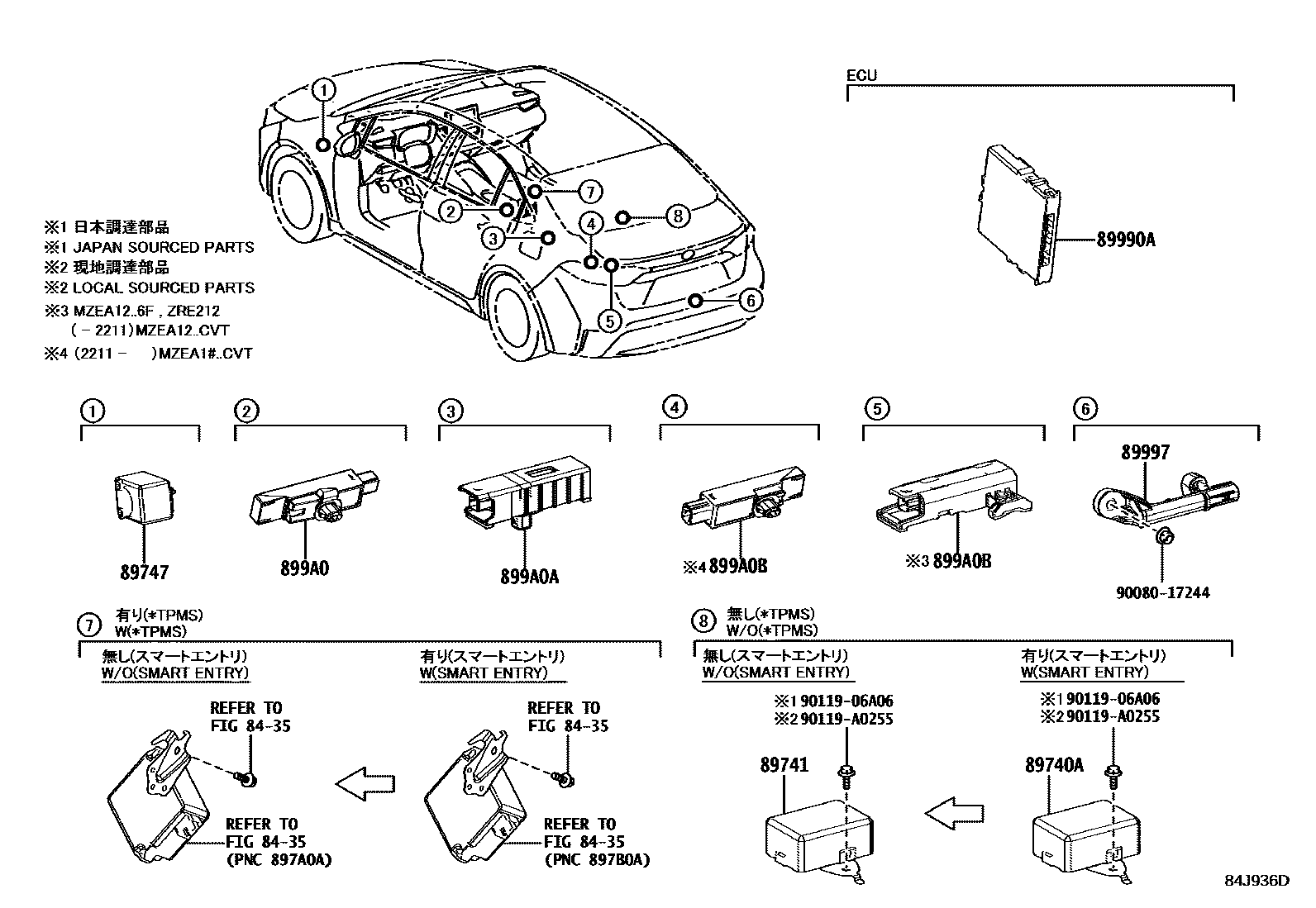

Parts diagram
8435
89740ARECEIVER ASSY, SMART DOOR CONTROL
89741RECEIVER, DOOR CONTROL
89747BUZZER, WIRELESS DOOR LOCK
main89747-0R020i202007-202410
main89747-0R020i201903-202007
PUERTO RICO SPEC&WIRELESS DOOR LOCK-WITH
89990ACOMPUTER ASSY, SMART KEY
main899H0-02170i201903-202007
WIRELESS DOOR LOCK-WITH(SMART ENTRY)
main899H0-02170i201903-202007
LE PACKAGE
main899H0-02170i201903-202007
WIRELESS DOOR LOCK-WITH
main899H0-02370i202211-202309
LE PACKAGE
main899H0-02370i202211-202309
LE PACKAGE2
main899H0-02390i202007-202211
WIRELESS DOOR LOCK-WITH(SMART ENTRY)
main899H0-02390i202007-202211
LE PACKAGE
main899H0-02390i202007-202211
LE PACKAGE2
main899H0-02390i202007-202211
WIRELESS DOOR LOCK-WITH
main899H0-02B40i202309-202508
LE PACKAGE2
main899H0-02B40i202309-202508
LE PACKAGE
89997ANTENNA, ELECTRICAL KEY
main89997-0E050i201903-202410
LE PACKAGE
main89997-0E050i201903-202211
WIRELESS DOOR LOCK-WITH(SMART ENTRY)
main89997-0E050i202007-202410
LE PACKAGE2
899A0ANTENNA ASSY, INDOOR ELECTRICAL KEY, NO.1
main899A0-02190i201903-202410
LE PACKAGE
main899A0-02190i201903-202211
WIRELESS DOOR LOCK-WITH(SMART ENTRY)
main899A0-02190i202007-202410
LE PACKAGE2
899A0AANTENNA ASSY, INDOOR ELECTRICAL KEY, NO.2
main899A0-02200i201903-202007
WIRELESS DOOR LOCK-WITH(SMART ENTRY)
main899A0-02200i201903-202007
LE PACKAGE
899A0BANTENNA ASSY, INDOOR ELECTRICAL KEY, NO.3
main899A0-02210i202007-202211
LE PACKAGE2
main899A0-02210i201903-202211
WIRELESS DOOR LOCK-WITH(SMART ENTRY)
main899A0-02210i201903-202211
LE PACKAGE
main899A0-0A020i202211-202410
LE PACKAGE2
main899A0-0A020i202211-202410
LE PACKAGE
9008017244
main90080-17244¥80
9011906A06
main90119-06A06¥60
90119A0255

12 parts on this diagram · 1 diagram in section
