Toyota COROLLA (JPP)VACUUM PIPING

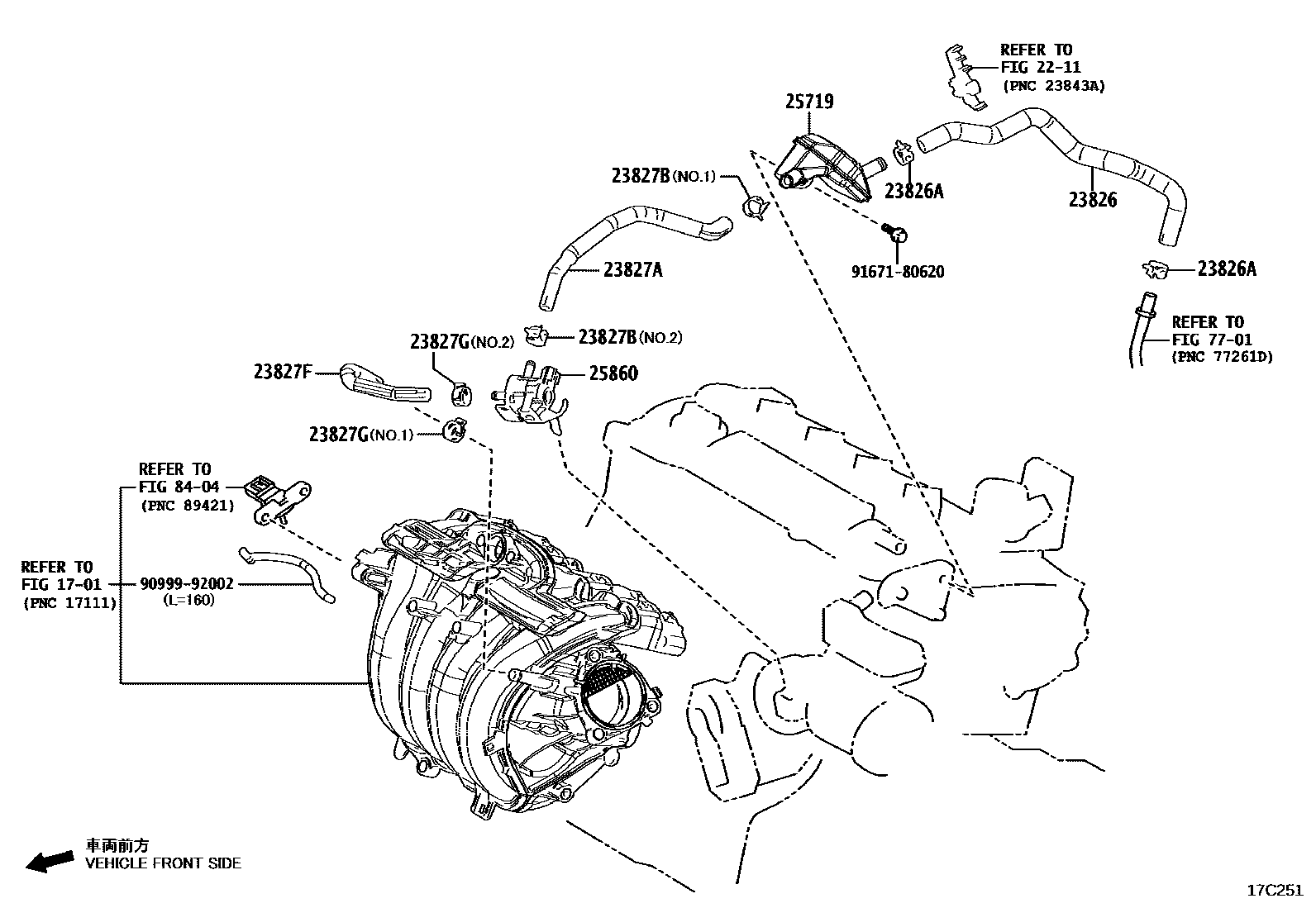

Parts diagram
1701
2211
23826HOSE, FUEL VAPOR FEED, NO.1
main23826-24030i202207
main23826-24190i¥2,410202207
main23826-37250i¥1,300202207-202411
main23826-37340i¥820202411
23826ACLIP(FOR FUEL VAPOR FEED HOSE, NO.1)
main96136-41901i¥120202207
23827AHOSE, FUEL VAPOR FEED, NO.2
main23826-24100i¥1,320202207
main23826-24200i¥1,890202207
main23827-37070i¥2,340202207
23827BCLIP(FOR FUEL VAPOR FEED HOSE, NO.2)
main96138-41501i¥120202207
NO.2:REFER ILLUST.
main96138-41801i¥120202207
NO.1:REFER ILLUST.
23827FHOSE, FUEL VAPOR FEED, NO.3
main23826-24110i¥640202207
23827GCLIP(FOR FUEL VAPOR FEED HOSE, NO.3)
main96138-41501i¥120202207
NO.2:REFER ILLUST.
main96138-41801i¥120202207
NO.1:REFER ILLUST.
25719TANK, VACUUM SURGE
main25719-24020i¥1,030202207
25860VALVE ASSY, VACUUM SWITCHING, NO.1
main25860-24050i¥3,480202207
main25860-24110i¥3,480202207
7701
8404
9099992002
main90999-92002¥460
9167180620
main91671-80620¥60

14 parts on this diagram · 4 diagrams in section
