Toyota COROLLA (JPP)REAR WASHER

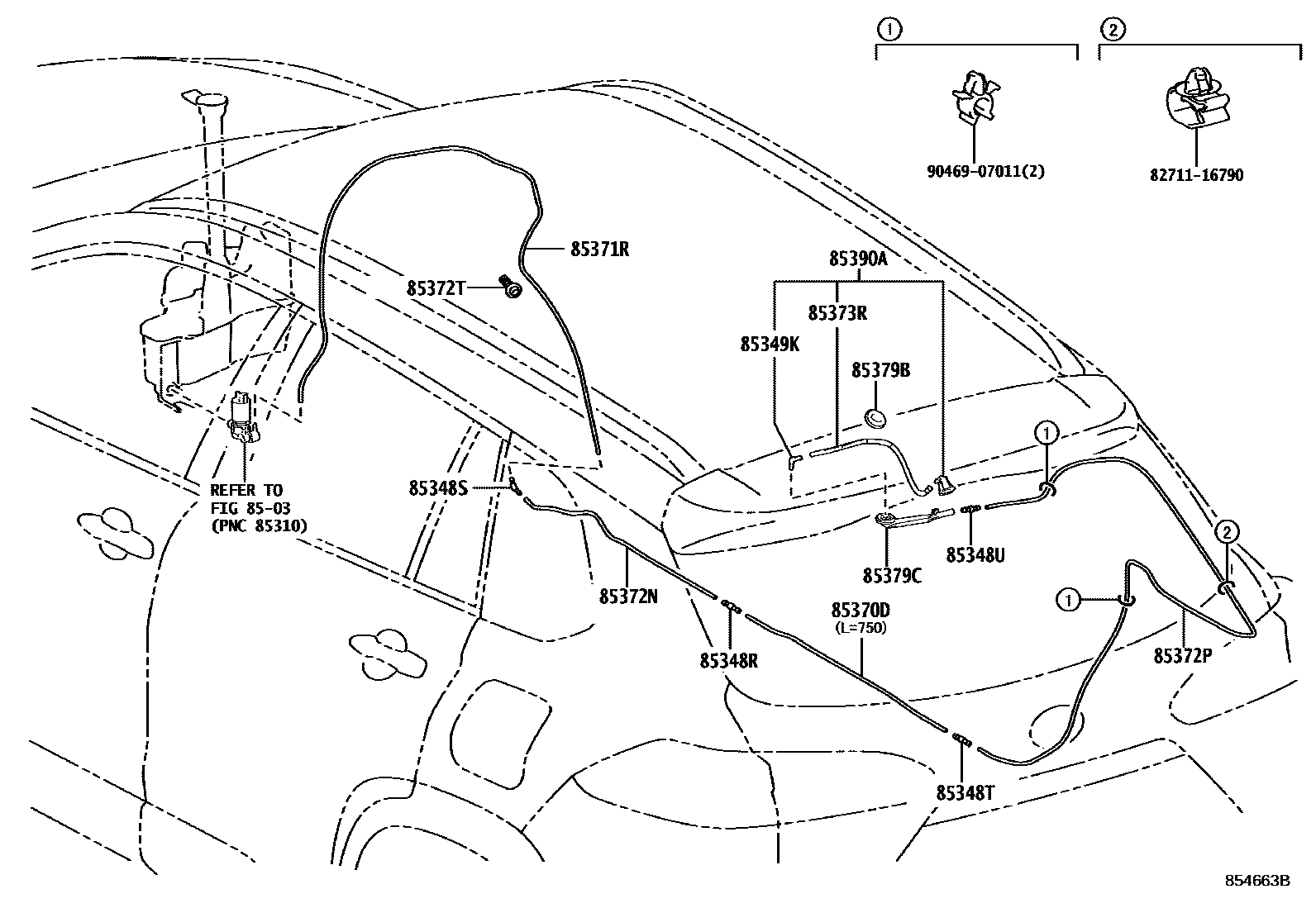

Parts diagram
8503
85348RJOINT, REAR WASHER HOSE, NO.1
main85375-16370i¥140202207
85348SJOINT, REAR WASHER ELBOW, NO.1
main85376-16370i¥1,440202207
85348TJOINT, REAR WASHER HOSE, NO.2
main85375-16370i¥140202207
85348UJOINT, REAR WASHER HOSE, NO.3
main85375-16370i¥140202207
85349KJOINT, REAR WASHER ELBOW, NO.2
main85395-16030i¥880202207
85370DHOSE ASSY, REAR WASHER, NO.1
main85370-16380i¥370202207
85371RHOSE, REAR WASHER (FROM MOTOR TO JOINT)
main90069-46220i¥1,880202207
*H,L=1750
85372NHOSE, REAR WASHER (FROM JOINT TO JOINT), NO.1
main90069-46210i¥980202207
*H,L=660
85372PHOSE, REAR WASHER (FROM JOINT TO JOINT), NO.2
main90069-46230i¥2,790202207
*H,L=2470
85372TGROMMET, WASHER
main85379-16370i¥280202207
85373RHOSE, REAR WASHER (FROM JOINT TO NOZZLE)
main90069-46210i¥980202207
*H,L=280
85379BGROMMET, WASHER, A
main85372-20020i¥390202207
85379CGROMMET, REAR WASHER HOSE NO.1
main85372-20040i202207
85390ANOZZLE & HOSE ASSY, RR WASHER
main85390-16030i¥1,200202207
8271116790WIRE, FUSE TO FUSE(FOR COMBUSTION HEATER)
main82711-16790¥120
9046907011
main90469-07011¥110

17 parts on this diagram · 1 diagram in section
