Toyota COROLLA JPPREAR DOOR LOCK & HANDLE

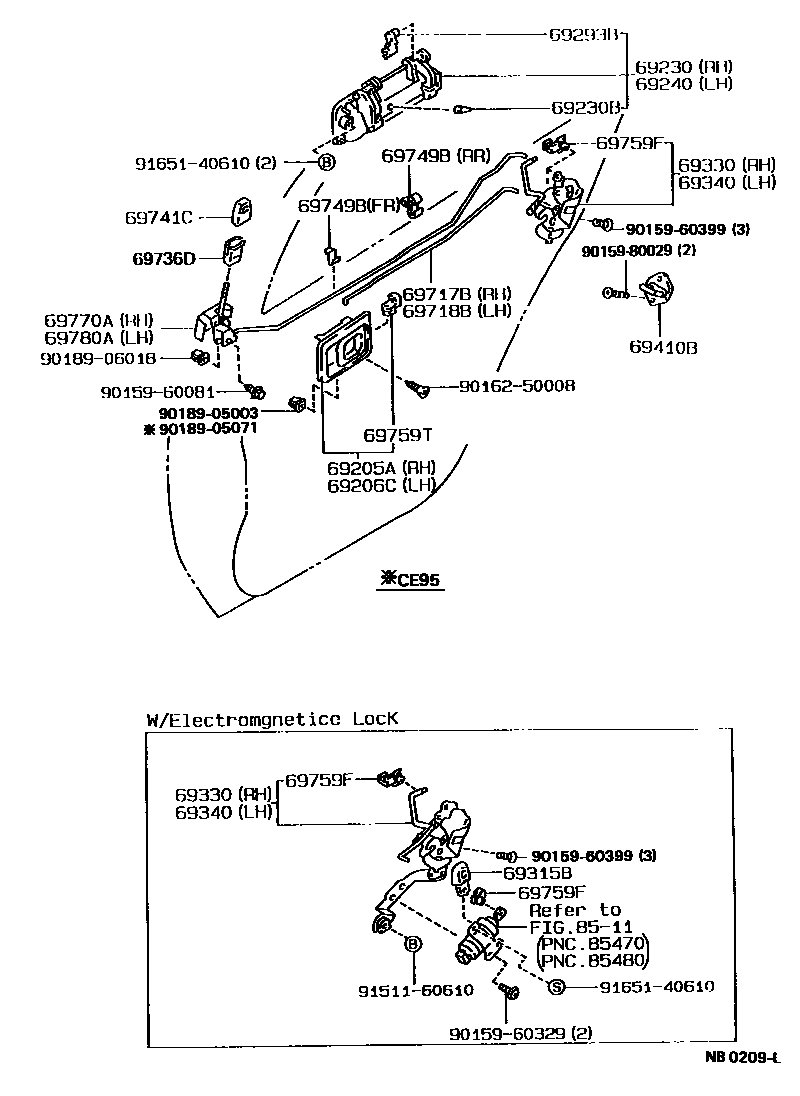

Parts diagram
69205AHANDLE SUB-ASSY, REAR DOOR INSIDE, RH
main69205-10040-02i198708-199206
MAROON,TRIM3#
sub69205-10040¥1,440
sub69205-10030¥1,430
main69205-10040-02i199202-199206
DX PACKAGE,MAROON,TRIM3#
sub69205-10040¥1,440
sub69205-10030¥1,430
main69205-10040-05i198708-198908
DARK BEIGE,TRIM4#
sub69205-10040¥1,440
sub69205-10030¥1,430
main69205-10040-13i198708-199206
GRAY,TRIM1#
sub69205-10040¥1,440
sub69205-10030¥1,430
main69205-10040-13i199202-199206
DX PACKAGE,GRAY,TRIM1#
sub69205-10040¥1,440
sub69205-10030¥1,430
main69205-10040-26i199202-199206
DX PACKAGE,BROWN,TRIM4#
sub69205-10040¥1,440
sub69205-10030¥1,430
main69205-10040-26i198908-199206
BROWN,TRIM4#
sub69205-10040¥1,440
sub69205-10030¥1,430
main69205-10040-34i198708-199206
BLUE,TRIM8#
sub69205-10040¥1,440
sub69205-10030¥1,430
main69205-10040-34i199202-199206
DX PACKAGE,BLUE,TRIM8#
sub69205-10040¥1,440
sub69205-10030¥1,430
main69206-12120-02i198708-199206
MAROON,TRIM3#
sub69206-12120¥2,010
main69206-12120-03i198708-199206
SHADOW GRAY,TRIM1#
sub69206-12120¥2,010
main69206-12120-04i198708-199206
BLUE,TRIM8#
sub69206-12120¥2,010
main69206-12120-05i198708-198908
DARK BEIGE,TRIM4#
sub69206-12120¥2,010
main69206-12120-06i198908-199206
BROWN,TRIM4#
sub69206-12120¥2,010
69206CHANDLE SUB-ASSY, REAR DOOR INSIDE, LH
main69205-12120-02i198708-199206
MAROON,TRIM3#
sub69205-12120¥2,010
main69205-12120-03i198708-199206
SHADOW GRAY,TRIM1#
sub69205-12120¥2,010
main69205-12120-04i198708-199206
BLUE,TRIM8#
sub69205-12120¥2,010
main69205-12120-05i198708-198908
DARK BEIGE,TRIM4#
sub69205-12120¥2,010
main69205-12120-06i198908-199206
BROWN,TRIM4#
sub69205-12120¥2,010
main69206-10040-02i198708-199206
MAROON,TRIM3#
sub69206-10040¥1,440
sub69206-10030¥1,430
main69206-10040-02i199202-199206
DX PACKAGE,MAROON,TRIM3#
sub69206-10040¥1,440
sub69206-10030¥1,430
main69206-10040-05i198708-198908
DARK BEIGE,TRIM4#
sub69206-10040¥1,440
sub69206-10030¥1,430
main69206-10040-13i199202-199206
DX PACKAGE,GRAY,TRIM1#
sub69206-10040¥1,440
sub69206-10030¥1,430
main69206-10040-13i198708-199206
GRAY,TRIM1#
sub69206-10040¥1,440
sub69206-10030¥1,430
main69206-10040-26i198908-199206
BROWN,TRIM4#
sub69206-10040¥1,440
sub69206-10030¥1,430
main69206-10040-26i199202-199206
DX PACKAGE,BROWN,TRIM4#
sub69206-10040¥1,440
sub69206-10030¥1,430
main69206-10040-34i199202-199206
DX PACKAGE,BLUE,TRIM8#
sub69206-10040¥1,440
sub69206-10030¥1,430
main69206-10040-34i198708-199206
BLUE,TRIM8#
sub69206-10040¥1,440
sub69206-10030¥1,430
69230HANDLE ASSY, REAR DOOR OUTSIDE, RH
main69230-12110i¥6,700198708-199206
main69230-12110i¥6,700199202-199206
DX PACKAGE
main69230-12120-03i198909-199206
25TH ANNIVERSARY,SILVER M
sub69230-12130¥6,600
main69230-12130-A0i199008-199206
SUPER WHITE 2,040
sub69230-12130¥6,600
main69230-12130-B0i199008-199105
SILVER METALLIC,164 ,24R
sub69230-12130¥6,600
main69230-12130-B0i199008-199108
SILVER METALLIC,164
sub69230-12130¥6,600
main69230-12130-B1i199008-199206
DAR; BLUISH GRAY MET,183
sub69230-12130¥6,600
main69230-12130-D0i199008-199108
RED MICA,3H4
sub69230-12130¥6,600
main69230-12130-D2i199108-199206
RED MICA M,3K4
sub69230-12130¥6,600
main69230-12130-E0i199008-199206
BEIGE MICA METALLIC,4J1
sub69230-12130¥6,600
main69230-12130-H0i199108-199206
DEEP TURQUTION M,747
sub69230-12130¥6,600
main69230-12130-J0i199008-199206
LIGHT BLUE MICA META,8G2
sub69230-12130¥6,600
69230BCUSHION(FOR REAR DOOR OUTSIDE HANDLE)
main90541-04014i¥100198708-199206
69240HANDLE ASSY, REAR DOOR OUTSIDE, LH
main69240-12110i¥6,700198708-199206
main69240-12110i¥6,700199202-199206
DX PACKAGE
main69240-12120-03i198909-199206
25TH ANNIVERSARY,SILVER M
sub69240-12130¥6,600
main69240-12130-A0i199008-199206
SUPER WHITE 2,040
sub69240-12130¥6,600
main69240-12130-B0i199008-199108
SILVER METALLIC,164
sub69240-12130¥6,600
main69240-12130-B0i199008-199105
SILVER METALLIC,164 ,24R
sub69240-12130¥6,600
main69240-12130-B1i199008-199206
DARK BLUISH GRAY MET,183
sub69240-12130¥6,600
main69240-12130-D0i199008-199108
RED MICA,3H4
sub69240-12130¥6,600
main69240-12130-D2i199108-199206
RED MICA M,3K4
sub69240-12130¥6,600
main69240-12130-E0i199008-199206
BEIGE MICA METALLIC,4J1
sub69240-12130¥6,600
main69240-12130-H0i199108-199206
DEEP TURQUTION M,747
sub69240-12130¥6,600
main69240-12130-J0i199008-199206
LIGHT BLUE MICA META,8G2
sub69240-12130¥6,600
69293BSNAP, REAR DOOR OUTSIDE HANDLE
main69293-12030i¥160198708-199206
RH
main69293-12040i¥160198708-199206
LH
69315BRETAINER, REAR DOOR LOCK SOLENOID
main69315-12010i¥330198708-199206
W(*PW)
69330LOCK ASSY, REAR DOOR, RH
main69330-12180i¥8,800198708-198908
main69330-12181i¥6,700198908-199206
main69330-12200i¥9,900198708-198908
W(*PW)
main69330-12201i¥4,920198908-199206
W(*PW)
main69330-12240i¥8,800198708-198908
ANTI-THEFT DEVICE SYSTEM
main69330-12241i¥4,920198908-199206
ANTI-THEFT DEVICE SYSTEM
69340LOCK ASSY, REAR DOOR, LH
main69340-12180i¥8,800198708-198908
main69340-12181i¥6,700198908-199206
main69340-12200i¥9,900198708-198908
W(*PW)
main69340-12201i¥4,920198908-199206
W(*PW)
main69340-12240i¥8,800198708-198908
ANTI-THEFT DEVICE SYSTEM
main69340-12241i¥4,920198908-199206
ANTI-THEFT DEVICE
69410BPLATE ASSY, REAR DOOR LOCK STRIKER
main69410-87001i¥710198708-199206
69717BLINK, REAR DOOR LOCK REMOTE CONTROL, RH
main69713-12040i¥580198708-199206
69718BLINK, REAR DOOR LOCK REMOTE CONTROL, LH
main69714-12050i¥580198708-199206
69736DGUIDE, REAR DOOR LOCKING LINK
main69736-12030i¥450198708-199005
main69736-20090i¥460199005-199206
sub69736-12030¥450
69741CKNOB, REAR DOOR LOCK CONTROL
main69741-90K00-02i198708-198809
MAROON,TRIM3#
sub69741-90K00¥360
sub69741-89102¥340
sub69741-12040¥390
sub69741-89104¥410
main69741-90K00-03i198708-199206
SHADOW GRAY,TRIM1#
sub69741-90K00¥360
sub69741-89102¥340
sub69741-12040¥390
sub69741-89104¥410
main69741-90K00-05i198708-198809
DARK BEIGE,TRIM4#
sub69741-90K00¥360
sub69741-89102¥340
sub69741-12040¥390
sub69741-89104¥410
main69741-90K00-34i198708-198809
BLUE,TRIM8#
sub69741-90K00¥360
sub69741-89102¥340
sub69741-12040¥390
sub69741-89104¥410
main69741-90K00-D0i198809-199206
MAROON,TRIM3#
sub69741-90K00¥360
sub69741-89102¥340
sub69741-12040¥390
sub69741-89104¥410
main69741-90K00-E0i198809-198908
DARK BEIGE,TRIM4#
sub69741-90K00¥360
sub69741-89102¥340
sub69741-12040¥390
sub69741-89104¥410
main69741-90K00-E1i199008-199009
BROWN,BROWN,TRIM4#
sub69741-90K00¥360
sub69741-89102¥340
sub69741-12040¥390
sub69741-89104¥410
main69741-90K00-E1i198908-199206
BROWN,TRIM4#
sub69741-90K00¥360
sub69741-89102¥340
sub69741-12040¥390
sub69741-89104¥410
main69741-90K00-J0i198809-199206
DARK BLUE,TRIM8#
sub69741-90K00¥360
sub69741-89102¥340
sub69741-12040¥390
sub69741-89104¥410
69749BCLAMP, REAR DOOR LOCK LINK
main69749-12040i¥300198708-199206
RR
main69749-20010i¥180198708-199206
FR
69759FSNAP, REAR DOOR LOCK CONTROL LINK
main69759-12070i¥210198708-199206
RH,CREAM
main69759-20040i¥220198708-199206
ANTI-THEFT DEVICE,LH,YELLOW
main69759-20040i¥220198708-199206
LH,YELLOW
main69759-20100i¥250198708-199206
W(*PW),LH,RED
main69759-20100i¥250198708-199206
ANTI-THEFT DEVICE SYSTEM,LH,RED
main69759-20110i¥250198708-199206
W(*PW),RH,BLACK
main69759-20110i¥250198708-199206
ANTI-THEFT DEVICE SYSTEM,RH,BLACK
69759TSNAP, REAR DOOR INSIDE HANDLE
main69759-20060i¥240198708-199206
RH
main69759-20070i¥140198708-199206
LH
69770ALINK ASSY, REAR DOOR INSIDE LOCKING, RH
main69770-12040i¥1,460198708-199206
69780ALINK ASSY, REAR DOOR INSIDE LOCKING, LH
main69780-12040i¥1,460198708-199206
8511
9015960081
main90159-60081¥70
9015960329
main90159-60329¥120
9015960399
main90159-60399¥120
9015980029
main90159-80029¥80
9016250008
main90162-50008¥70
9018905003
main90189-05003¥130
9018905071
main90189-05071¥130
9018906018
main90189-06018¥80
9151160610
main91511-60610¥120
9165140610
main91651-40610¥160

30 parts on this diagram · 1 diagram in section
