Toyota COROLLA JPPCRUISE CONTROL (AUTO DRIVE)

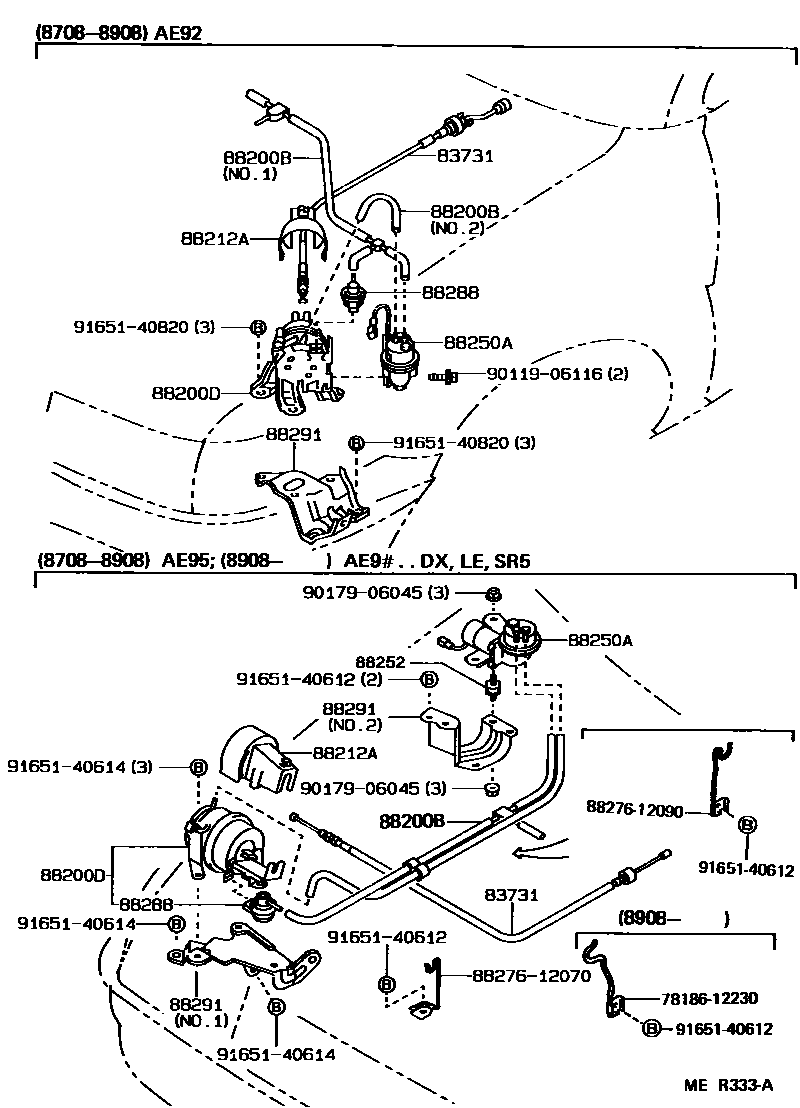

Parts diagram
83731CABLE, CRUISE CONTROL
main83731-12020i¥2,960198708-198908
main83731-12030i¥6,300198802-199206
88200BHOSE, CRUISE CONTROL VACUUM
main88283-12090i¥1,180198708-198908
NO.1
main88283-12100i¥1,400198908-199206
main88283-12120i¥1,080198802-198908
main90999-92002i¥460198708-198908
L=300,NO.2
88200DACTUATOR ASSY, CRUISE CONTROL
main88200-12070i198802-198804
sub88200-12071¥53,500
main88200-12071i¥53,500198804-199206
main88200-12080i¥53,700198708-198804
sub88200-12081¥53,800
main88200-12081i¥53,800198804-198908
88212ACOVER, CRUISE CONTROL ACTUATOR
main88212-12070i¥1,160198708-199206
88250APUMP ASSY, CRUISE CONTROL
main88251-12090i¥34,500198802-199206
main88251-12100i¥34,700198708-198908
88252CUSHION, VACUUM PUMP
main88252-14110i¥240198802-199206
sub88252-26010¥230
88288SWITCH, VACUUM SPEED CONTROL
main88288-12010i¥2,780198708-199206
88291BRACKET, CRUISE CONTROL(AUTO DRIVE), NO.1
main88291-12080i¥1,340198802-199206
NO.1
main88291-12090i¥2,490198708-198908
main88291-12100i¥1,160198802-199206
NO.2
7818612230SUPPORT, ACCELERATOR CONTROL CABLE, NO.1
8827612070
main88276-12070¥460
8827612090
main88276-12090¥450
9011906116
main90119-06116¥130
9017906045
main90179-06045¥120
9165140612
main91651-40612¥70
9165140614
main91651-40614¥160
9165140820
main91651-40820¥90

16 parts on this diagram · 2 diagrams in section
