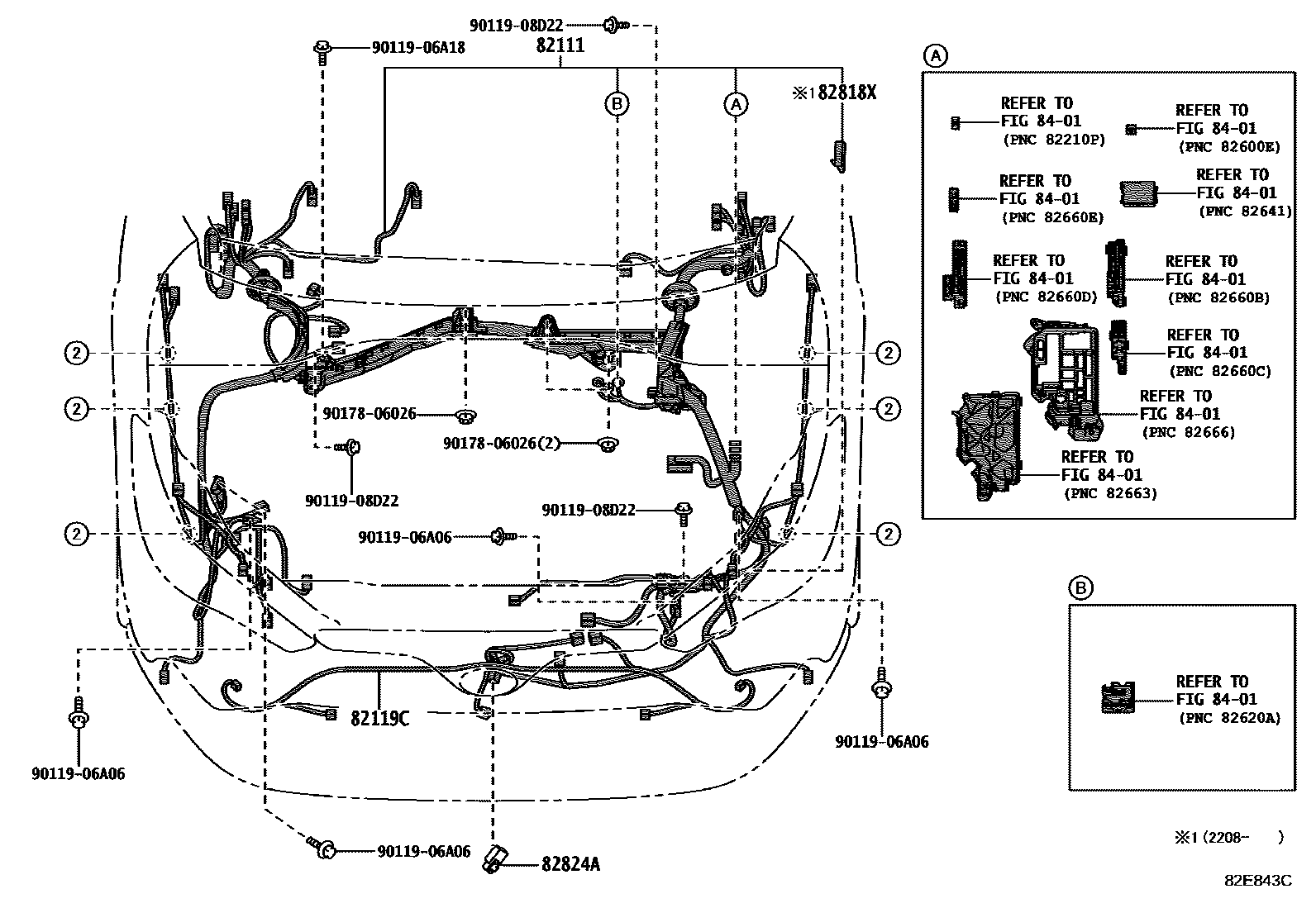

Toyota COROLLA CROSS — WIRING & CLAMP

0001 1�������� 0002 1�������� 0003 1�������� 1/2 0004 1�������� 2/2 0005 1�������� 1/2 0006 1�������� 2/2 0007 1����� 0008 1����� 0009 1����� 1/2 0010 1����� 2/2 0011 1����� 1/2 0012 1����� 2/2 0013 1������������ 0014 1��� 0015 1��� & ��� 0016 1��������� 0017 1��������� 0018 1��������� 0019 1��� 0020 1����� & ������ 0021 1����� & ������ 0022 1���� 1/2 0023 1���� 2/2

82111WIRE, ENGINE ROOM MAIN

main82111-16A00iZVG1#..G,S¥153,000202108-202310

main82111-16J90iZVG11..S¥141,000202208-202310

main82111-16K70iZVG1#..Z¥117,000202310

main82111-16L10iZVG1#..G,S¥117,000202310

main82111-16L50iMXGA10..Z¥105,000202310

main82111-16L70iMXGA10..G¥105,000202310

main82111-1S150iZSG10..Z¥116,000202108-202310

main82111-1S190iZSG10..G,S¥116,000202108-202310

main82111-1S270iZVG11..Z¥153,000202108-202310

82119CWIRE, ENGINE ROOM, NO.5

main82119-16010iZSG10,ZVG1#¥2,950202108-202310

main82119-16060iMXGA10..G¥2,140202310

82818PROTECTOR, WIRING HARNESS, NO.2

main82817-12S20iMXGA10¥860202310

82818XPROTECTOR, WIRING HARNESS, NO.20

main82817-12860iZVG11..Z¥80202208-202310

82824ACONNECTOR, WIRING HARNESS

main82824-16130iZSG10,ZVG1#¥550202108-202310

8401

9011906A06

main90119-06A06¥60

9011906A18

main90119-06A18¥80

9011908D22

main90119-08D22¥80

9017806026

main90178-06026¥80

10 parts on this diagram · 23 diagrams in section
