Toyota COROLLA CROSSHOOD LOCK & HINGE

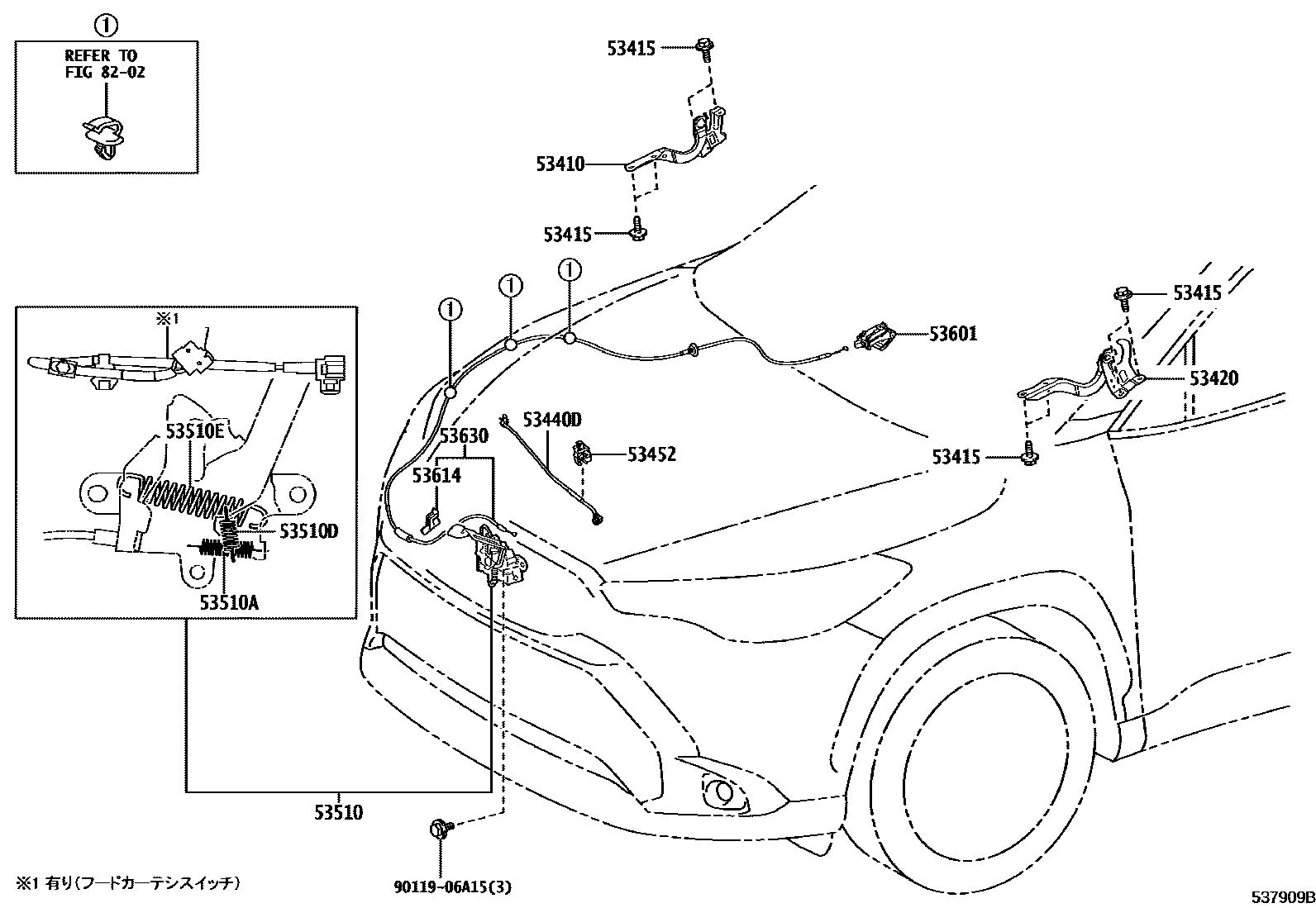

Parts diagram
53410HINGE ASSY, HOOD, RH
main53410-16130i¥1,700202108-202310
53415BOLT, HOOD HINGE
main91551-80820i¥80202108-202310
53420HINGE ASSY, HOOD, LH
main53420-16130i¥1,700202108-202310
53440DSUPPORT ASSY, HOOD
main53440-16080i¥1,090202108-202310
53452HOLDER, HOOD STAY
main53452-15020i¥340202108-202310
53510LOCK ASSY, HOOD
main53510-16301i¥2,930202108-202310
main53510-16351i¥2,010202108-202310
main53510-16390i¥2,930202310
53510ASPRING, TENSION(FOR HOOD LOCK)
main90506-09055i¥90202108-202310
53510DSPRING, TENSION(FOR HOOD LOCK)
main90506-12063i¥90202108-202310
53510ESPRING, TENSION(FOR HOOD LOCK)
main90506-18067i¥90202108-202310
53601LEVER SUB-ASSY, HOOD LOCK CONTROL
main53601-30100-C0i202310
BLACK,TRIM2#,8#
main53601-30100-C0i202310
BLACK,TRIM2#
main53601-30100-C0i202108-202310
BLACK,TRIM1#,2#
53614CLAMP, HOOD LOCK CONTROL CABLE
main53614-16010i¥300202108-202310
main53614-16020i¥290202310
53630CABLE ASSY, HOOD LOCK CONTROL
main53630-16360i¥1,090202108-202310
main53630-16370i¥990202310
8202
9011906A15
main90119-06A15¥60

14 parts on this diagram · 1 diagram in section
