Toyota COROLLA CROSSALTERNATOR

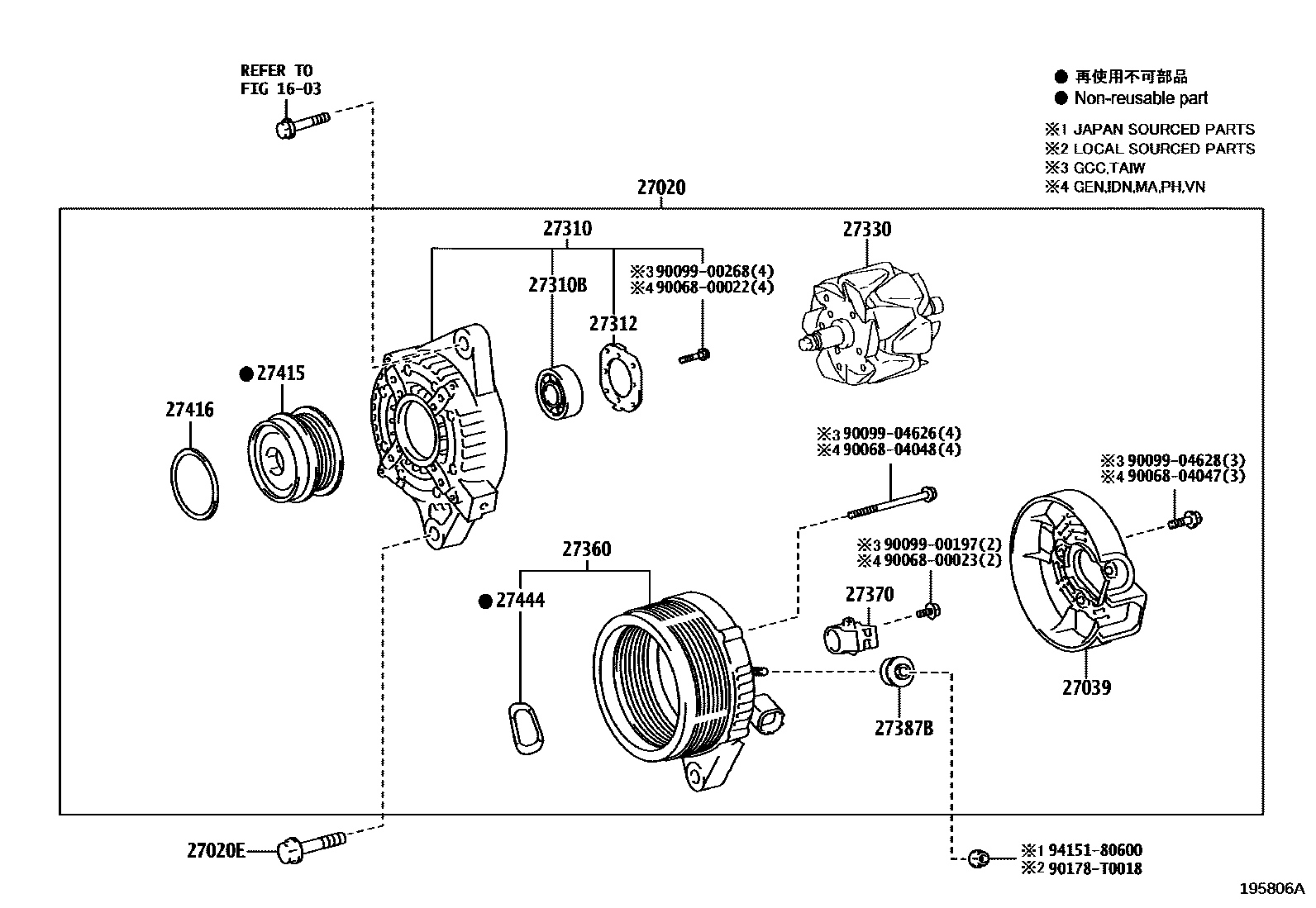

Parts diagram
1603
27020ALTERNATOR ASSY
main27060-0T330i202010-202410
12V 80A
main27060-0T330i202410
12V 80A
main27060-0T391i202401
12V 80A
main27060-0T391i202007-202111
12V 80A
main27060-0T391i202007-202402
12V 80A
main27060-0T391i202007-202212
12V 80A
main27060-0T400i202411
12V 90A
main27060-0T400i202110-202411
12V 90A
main27060-0T490i202401-202512
12V 100A
main27060-0T490i202007-202402
12V 100A
main27060-0T520i202411
12V 80A
main27060-0T520i202112-202410
12V 80A
main27060-0T520i202112-202411
12V 80A
main27060-F2110i202201-202311
12V 100A
main27060-F2110i202103-202112
12V 100A
main27060-F2240i202404-202412
12V 100A
main27060-F2240i202311-202403
12V 100A
main27060-F2240i202501
12V 100A
27020EBOLT(FOR ALTERNATOR)
main90105-10307i¥1,200202007-202111
main90105-10307i¥1,200202007-202212
main90105-10307i¥1,200202007-202402
main90105-10307i¥1,200202007-202410
main90105-10307i¥1,200202007-202411
main90105-10307i¥1,200202401-202512
main90105-10307i¥1,200202401
27039COVER, ALTERNATOR REAR END
main27039-0M100i202401
main27039-0M100i202007-202111
main27039-0M100i202007-202212
main27039-0M100i202007-202402
main27039-0M100i202007-202410
main27039-0M100i202007-202411
main27039-0T300i202404-202412
main27039-0T300i202501
main27039-0T300i202103-202112
main27039-0T300i202201-202403
main27039-0V220i202401-202512
main27039-0V220i202007-202402
main27039-0Y180i202010-202410
main27039-0Y180i202410
27310FRAME ASSY, DRIVE END, ALTERNATOR
main27310-0T270i202401
main27310-0T270i202007-202111
main27310-0T270i202007-202402
main27310-0T270i202007-202212
main27310-0T280i202010-202410
main27310-0T280i202410
main27310-0T450i202401-202512
main27310-0T450i202007-202402
main27310-0T480i202112-202410
main27310-0T480i202411
main27310-0T480i202112-202411
main27310-F2050i202404-202412
main27310-F2050i202201-202403
main27310-F2050i202103-202112
main27310-F2050i202501
27310BBEARING(FOR ALTERNATOR DRIVE END FRAME)
main90068-10029i202303-202410
main90068-10029i202302-202402
main90068-10029i202303-202411
main90068-10029i202401
main90068-10033i202501
main90068-10033i202303-202403
main90068-10033i202401-202412
main90068-10033i202306-202402
main90068-10033i202401-202512
main90068-10047i202007-202302
main90068-10047i202007-202410
main90068-10047i202410
main90068-10047i202007-202111
main90068-10047i202007-202212
main90068-10050i202007-202306
main90068-10051i202201-202303
main90068-10051i202103-202112
27312PLATE, RETAINER
main27312-0C020i202401-202512
main27312-0C020i202007-202111
main27312-0C020i202007-202212
main27312-0C020i202007-202402
main27312-0C020i202007-202410
main27312-0C020i202007-202411
main27312-0C020i202401
main27312-0M070i202010-202410
main27312-0M070i202410
main27312-0T300i202103-202112
main27312-0T300i202201-202403
main27312-0T300i202404-202412
main27312-0T300i202501
27330ROTOR ASSY, ALTERNATOR
main27330-0M100i202401
main27330-0M100i202007-202111
main27330-0M100i202007-202411
main27330-0M100i202007-202212
main27330-0M100i202007-202402
main27330-0M100i202007-202410
main27330-0V220i202007-202402
main27330-0V220i202401-202512
main27330-0Y180i202010-202410
main27330-0Y180i202410
main27330-F2050i202103-202112
main27330-F2050i202501
main27330-F2050i202201-202403
main27330-F2050i202404-202412
27360COIL ASSY, ALTERNATOR
main27360-0T310i202410
main27360-0T310i202010-202410
main27360-0T390i202007-202402
main27360-0T390i202007-202111
main27360-0T390i202401
main27360-0T390i202007-202411
main27360-0T390i202007-202212
main27360-0T390i202007-202410
main27360-0T450i202007-202402
main27360-0T450i202401-202512
main27360-F2050i202501
main27360-F2050i202201-202403
main27360-F2050i202404-202412
main27360-F2050i202103-202112
27370HOLDER ASSY, ALTERNATOR BRUSH
main27370-0M040i202007-202411
main27370-0M040i202401-202512
main27370-0M040i202401
main27370-0M040i202007-202212
main27370-0M040i202007-202402
main27370-0M040i202007-202410
main27370-0M040i202007-202111
main27370-0T030i202410
main27370-0T030i202010-202410
main27370-0T300i202404-202412
main27370-0T300i202201-202403
main27370-0T300i202103-202112
main27370-0T300i202501
27387BINSULATOR, ALTERNATOR TERMINAL
main27387-0C020i202401
main27387-0C020i202007-202111
main27387-0C020i202401-202512
main27387-0C020i202007-202212
main27387-0C020i202007-202402
main27387-0C020i202007-202410
main27387-0C020i202007-202411
main27387-0H110i202410
main27387-0H110i202010-202410
main27387-0T300i202201-202403
main27387-0T300i202501
main27387-0T300i202103-202112
main27387-0T300i202404-202412
27415PULLEY, ALTERNATOR W/CLUTCH
main27415-0T040i202411
main27415-0T040i202110-202411
main27415-0T060i¥6,200202007-202402
main27415-0T060i¥6,200202401-202512
main27415-0T070i¥5,500202007-202410
main27415-0T070i¥5,500202007-202411
main27415-0T070i¥5,500202007-202111
main27415-0T070i¥5,500202007-202212
main27415-0T070i¥5,500202007-202402
main27415-0T070i¥5,500202401
main27415-F2050i202103-202112
main27415-F2050i202201-202311
27416CAP, ALTERNATOR PULLEY
main27416-0W050i¥340202007-202111
main27416-0W050i¥340202007-202105
main27416-0W050i¥340202007-202106
main27416-0W050i¥340202007-202112
main27416-0W050i¥340202007-202212
main27416-0W050i¥340202007-202402
main27416-0W050i¥340202007-202410
main27416-0W050i¥340202007-202411
main27416-0W050i¥340202201-202311
main27416-0W050i¥340202401-202512
main27416-0W050i¥340202401
main27416-F0010i202106-202410
main27416-F0010i202410
27444PACKING, ALTERNATOR BEARING COVER
main27444-0Y180i202007-202212
main27444-0Y180i202007-202402
main27444-0Y180i202007-202410
main27444-0Y180i202007-202411
main27444-0Y180i202401
main27444-0Y180i202401-202512
main27444-0Y180i202007-202111
9006800022
9006800023
9006804047
9006804048
9009900197
9009900268
9009904626
9009904628
90178T0018
main90178-T0018¥70
9415180600
main94151-80600¥60

24 parts on this diagram · 5 diagrams in section
