Toyota COROLLA CROSS (TFTM)ENGINE OIL PUMP

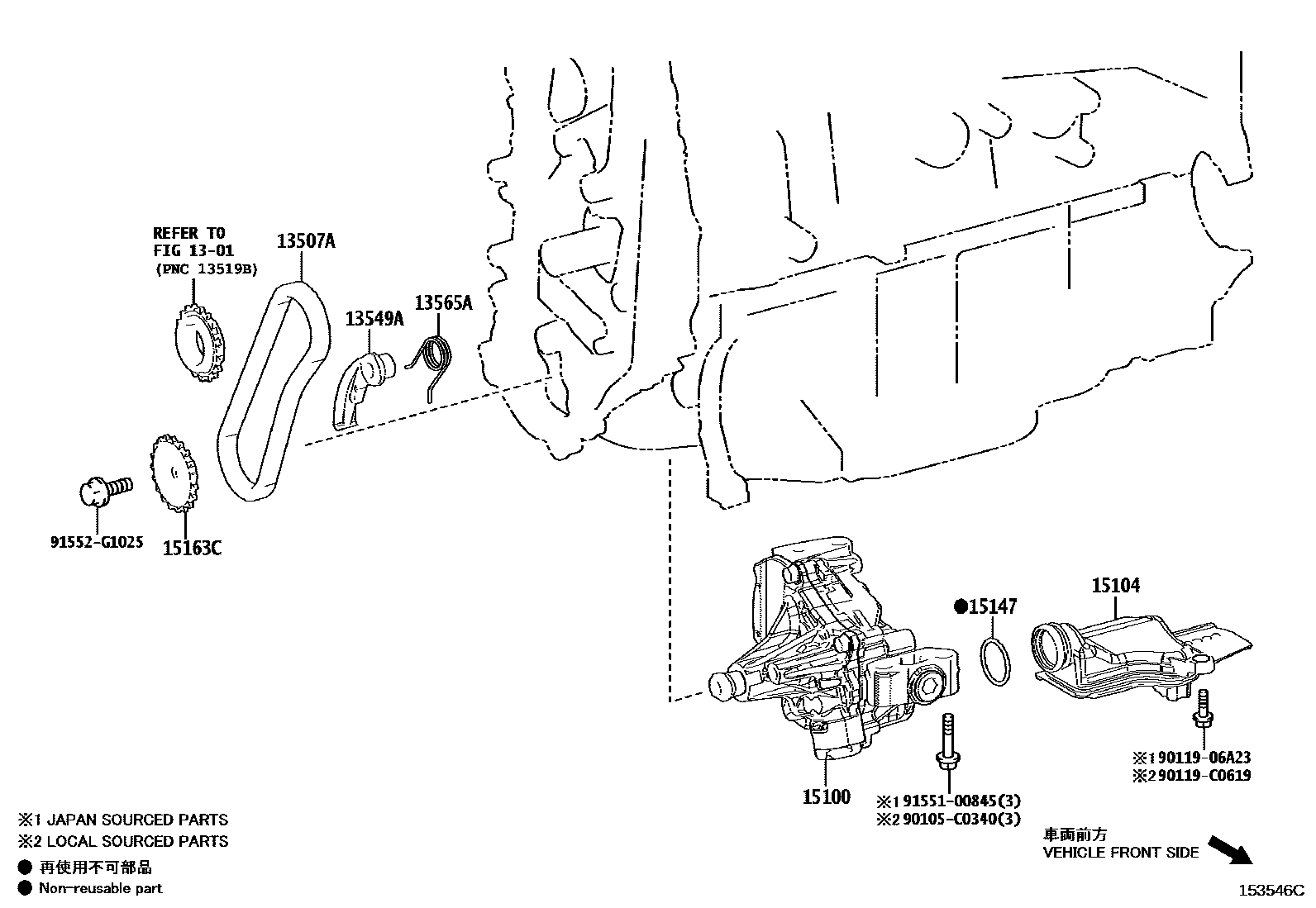

Parts diagram
1301
13507ACHAIN SUB-ASSY, OIL PUMP DRIVE
main13507-F2020i202201-202304
main13507-F2020i202304
13549APLATE, CHAIN TENSIONER
main13549-F2020i202201-202304
main13549-F2020i202304
13565ASPRING, CHAIN DAMPER
main13565-F2020i202201-202304
main13565-F2020i202304
15100PUMP ASSY, OIL
main15100-F2030i202201-202304
main15100-F2030i202304
15104STRAINER SUB-ASSY, OIL
main15104-F2050i202201-202304
main15104-F2050i202304
15147GASKET, OIL STRAINER
main15147-F2010i202201-202304
main15147-F2010i202304
15163CSPROCKET, OIL PUMP DRIVE SHAFT
main15163-F2020i202201-202304
main15163-F2020i202304
90105C0340
9011906A23
main90119-06A23¥60
90119C0619
9155100845
main91551-00845¥100
91552G1025
main91552-G1025¥170

13 parts on this diagram · 1 diagram in section
