Toyota COROLLA AXIO/FIELDERREAR COMBINATION LAMP

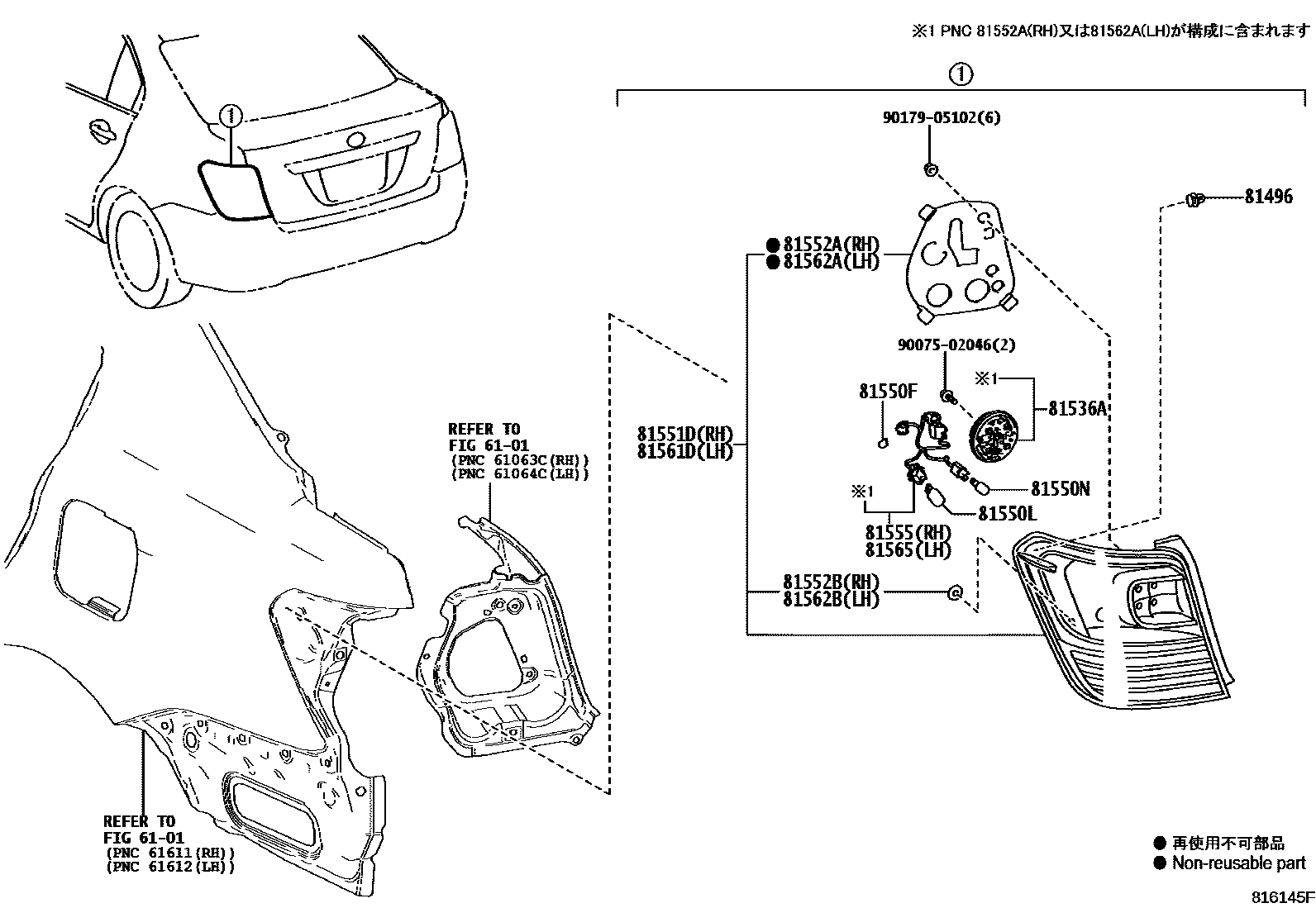

Parts diagram
6101
81496GUIDE, REAR COMBINATION LAMP
main81496-60010i¥100201204-201710
81536ALED, REAR COMBINATION LAMP
main81536-12C60i¥4,510201204-201503
main81536-13730i¥4,510201204-201503
81550FBULB, TAILLAMP
main90981-11069i¥110201503-201710
main99132-12050i¥110201204-201503
81550LBULB, REAR TURN SIGNAL LAMP
main90981-15021i¥300201204-201710
81550NBULB, BACK UP LAMP
main90981-11059i¥200201204-201710
81551DLENS & BODY, REAR COMBINATION LAMP, RH
main81551-12C60i¥21,000201204-201503
main81551-12C91i¥24,800202208
main81551-12D00i¥24,100201503-202208
main81551-13730i¥24,000201204-201503
main81551-13760i¥12,900201503-201710
main81551-13770i¥27,200201503-201908
81552AGASKET, REAR COMBINATION LAMP, RH
main81552-12C60i¥1,010201204-201503
main81552-12D00i¥630201503-201710
main81552-13730i¥1,010201204-201503
main81552-13760i¥630201503-201710
main81552-13780i¥1,010201503-201512
sub81552-13760¥630
81552BPACKING, REAR COMBINATION LAMP BODY, RH
main81554-12A00i¥380201204-201503
81555SOCKET & WIRE SUB-ASSY, REAR COMBINATION LAMP, RH
main81555-12C60i¥2,460201204-201503
main81555-12D00i¥1,830201503-201710
main81555-13730i¥2,460201204-201503
main81555-13760i¥1,540201503-201710
main81555-13770i¥2,050201503-201908
81561DLENS & BODY, REAR COMBINATION LAMP, LH
main81561-12C60i¥21,000201204-201503
main81561-12C91i¥24,800202208
main81561-12D00i¥24,100201503-202208
main81561-13730i¥24,000201204-201503
main81561-13760i¥12,900201503-201710
main81561-13770i¥27,200201503-201908
81562AGASKET, REAR COMBINATION LAMP, LH
main81552-12C60i¥1,010201204-201503
main81552-12D00i¥630201503-201710
main81552-13730i¥1,010201204-201503
main81552-13760i¥630201503-201710
main81552-13780i¥1,010201503-201512
sub81552-13760¥630
81562BPACKING, REAR COMBINATION LAMP BODY, LH
main81554-12A00i¥380201204-201503
81565SOCKET & WIRE SUB-ASSY, REAR COMBINATION LAMP, LH
main81555-12C60i¥2,460201204-201503
main81555-12D00i¥1,830201503-201710
main81555-13730i¥2,460201204-201503
main81555-13760i¥1,540201503-201710
main81555-13770i¥2,050201503-201908
9007502046
main90075-02046¥80
9017905102
main90179-05102¥90

16 parts on this diagram · 7 diagrams in section
