Toyota COROLLA AXIO/FIELDERFRONT FENDER APRON & DASH PANEL

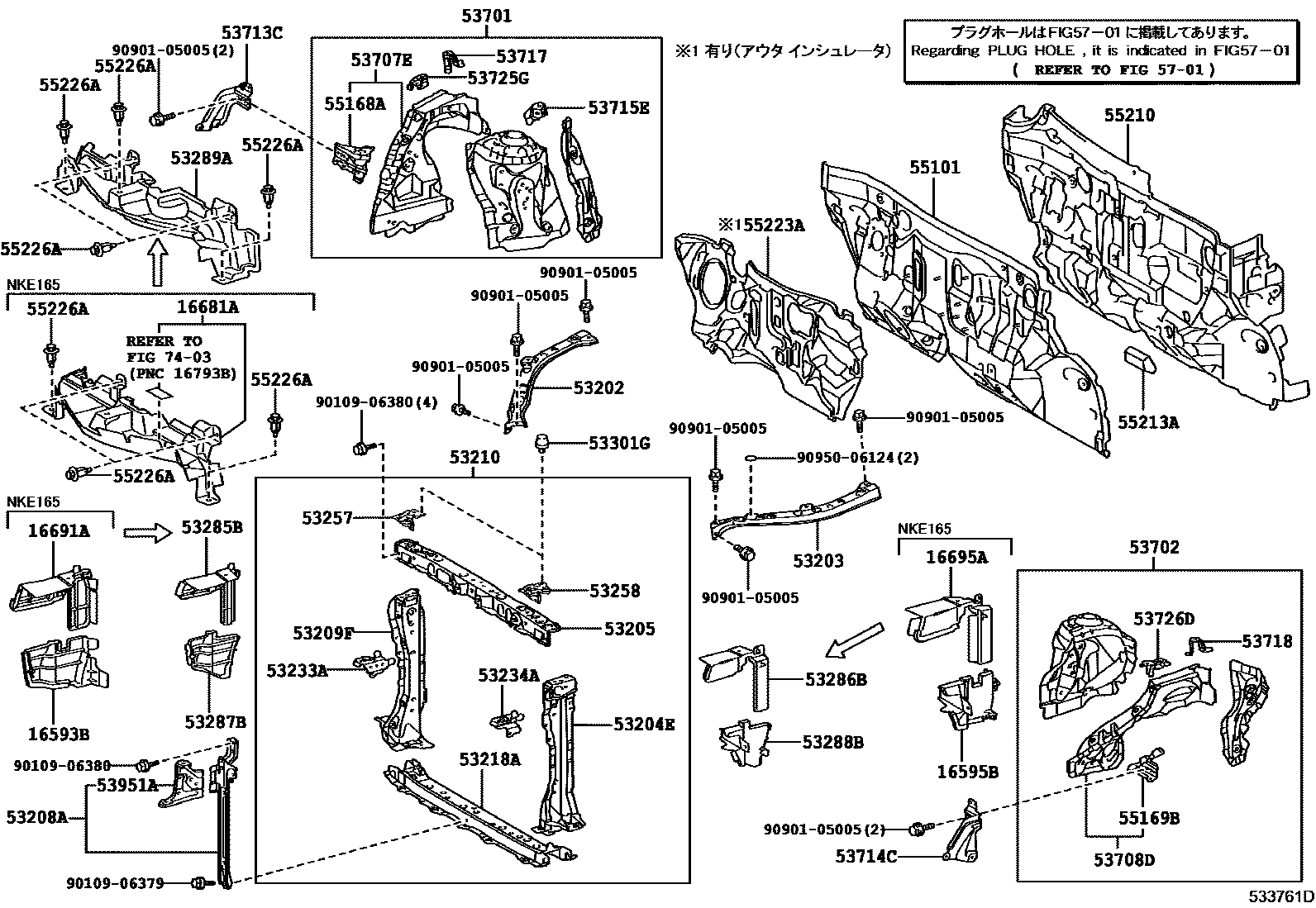

Parts diagram
16593BGUIDE, RADIATOR AIR, NO.1 RH
main16593-21010i¥2,300201307-201503
main16593-21020i¥1,810201503-201710
main16593-21030i¥1,390201503-201710
main16593-21080i¥1,160201710-201908
main16593-21090i¥1,440201710-201908
16595BGUIDE, RADIATOR AIR, NO.1 LH
main16595-21010i¥2,300201307-201503
main16595-21020i¥1,840201503-201710
main16595-21030i¥1,660201503-201710
main16595-21080i¥1,270201710-201908
main16595-21090i¥1,420201710-201908
16681APLATE, RADIATOR UPPER AIR GUIDE
main16681-21010i¥6,200201307-201503
main16681-21020i¥6,700201503-201710
main16681-21030i¥7,600201503-201710
main16681-21050i¥6,100201710-201908
main16681-21060i¥5,700201710-201908
16691APLATE, RADIATOR SIDE AIR GUIDE, FRONT RH
main16691-21010i¥2,530201307-201503
main16691-21020i¥1,720201503-201710
main16691-21030i¥1,810201503-201710
main16691-21080i¥990201710-201908
main16691-21090i¥1,190201710-201908
16695APLATE, RADIATOR SIDE AIR GUIDE, FRONT LH
main16695-21010i¥2,300201307-201503
main16695-21020i¥1,470201503-201710
main16695-21030i¥1,490201503-201710
main16695-21060i¥1,210201710-201908
main16695-21070i¥950201710-201908
53202SUPPORT SUB-ASSY, RADIATOR, RH
main53202-12530i¥4,620201204-201308
sub53202-12531¥4,620
main53202-12531i¥4,620201308-201503
main53202-12590i¥3,410201503-201908
53203SUPPORT SUB-ASSY, RADIATOR, LH
main53203-12500i¥4,620201204-201308
sub53203-12501¥4,620
main53203-12501i¥4,620201308-201503
main53203-12530i¥3,410201503-201908
53204EBRACE SUB-ASSY, RADIATOR SUPPORT TO CROSSMEMBER, LH
main53204-52010i¥9,300201204-201501
sub53204-52040¥6,400
main53204-52040i¥6,400201502-201503
main53204-52900i¥6,400201503-201908
53205SUPPORT SUB-ASSY, RADIATOR, UPPER
main53205-52160i¥4,950201204-201908
53208ASUPPORT SUB-ASSY, HOOD LOCK
main53208-52902i¥5,200201204-201503
main53208-52903i¥3,670201503-201908
53209FBRACE SUB-ASSY, RADIATOR SUPPORT TO CROSSMEMBER, RH
main53209-52010i¥6,400201204-201503
main53209-52900i¥6,400201503-201908
53210SUPPORT ASSY, RADIATOR
main53028-52901i¥38,500201204-201501
sub53028-52904¥38,500
main53028-52903i¥24,200201503-201908
main53028-52904i¥38,500201501-201503
53218ASUPPORT, RADIATOR, LOWER
main53028-52091i¥8,100201204-201908
53233ABRACKET, HEADLAMP, NO.1 RH
main53233-12080i¥850201204-201503
main53233-12090i¥600201503-201908
53234ABRACKET, HEADLAMP, NO.1 LH
main53234-12050i¥850201204-201503
main53234-12060i¥600201503-201908
53257BRACKET, FRONT END PANEL MOUNTING, RH
main53035-12020i¥620201204-201503
main53238-12040i¥500201503-201908
53258BRACKET, FRONT END PANEL MOUNTING, LH
main53036-12020i¥620201204-201503
main53239-12040i¥500201503-201908
53285BSEAL, RADIATOR SIDE AIR, NO.1
main53285-12090i¥1,750201204-201503
53286BSEAL, RADIATOR SIDE AIR, NO.2
main53286-12060i¥1,860201204-201503
53287BEXTENSION, RADIATOR SUPPORT, RH
main53287-12100i¥1,450201204-201503
53288BEXTENSION, RADIATOR SUPPORT, LH
main53288-12100i¥1,710201204-201503
53289ACOVER, RADIATOR SUPPORT OPENING
main53289-12040i¥4,630201204-201503
53301GCUSHION, HOOD BUMPER
main53384-12120i¥370201204-201908
53701APRON SUB-ASSY, FRONT FENDER, RH
main53701-12A50i¥16,000201204-201908
53702APRON SUB-ASSY, FRONT FENDER, LH
main53702-12A60i¥16,000201204-201908
53707EAPRON SUB-ASSY, FENDER SIDE, RH
main53707-52060i¥7,900201204-201908
53708DAPRON SUB-ASSY, FENDER SIDE, LH
main53708-52060i¥7,100201204-201908
53713CEXTENSION, FRONT FENDER APRON, FRONT RH
main53713-12170i¥2,130201204-201503
main53713-12180i¥1,320201503-201908
53714CEXTENSION, FRONT FENDER APRON, FRONT LH
main53714-12160i¥2,110201204-201503
main53714-12170i¥1,320201503-201908
53715EEXTENSION, FRONT FENDER APRON, REAR RH
main53715-52030i¥670201204-201908
53717PLATE, FENDER APRON, RH
main53717-12080i¥270201204-201908
53718PLATE, FENDER APRON, LH
main53718-12070i¥270201204-201908
53725GAPRON, FRONT FENDER NO.2 SIDE, RH
main53725-52010i¥1,680201204-201908
53726DAPRON, FRONT FENDER NO.2 SIDE, LH
main53726-52010i¥1,680201204-201908
53951ASUPPORT, FRONT END PANEL, UPPER
main53951-12110i¥1,840201204-201503
main53951-12120i¥1,320201503-201908
55101PANEL SUB-ASSY, DASH
main55101-52511i¥12,700201204-201908
main55101-52521i¥11,500201204-201908
main55101-52650i¥13,000201307-201908
55168ABRACKET, FRONT FENDER MOUNTING, RH
main55168-52130i¥1,320201204-201908
55169BBRACKET, FRONT FENDER MOUNTING, LH
main55169-52130i¥1,320201204-201908
55210INSULATOR ASSY, DASH PANEL
main55210-12660i¥23,900201204-201212
sub55210-12661¥16,600
main55210-12661i¥16,600201301-202208
main55210-12670i¥13,300201204-201212
sub55210-12671¥8,400
main55210-12671i¥8,400201301-201710
55213APAD, DASH PANEL SILENCER
main55213-52190i¥210201204-201710
55223AINSULATOR, DASH PANEL, OUTER
main55223-52120i¥8,500201204-201307
sub55223-52121¥5,300
main55223-52120i¥8,500201204-201308
sub55223-52121¥5,300
main55223-52121i¥5,300201308-201503
main55223-52121i¥5,300201503-202009
55226ACLIP
main90467-07214i¥70201204-201908
5701
7403
9010906379
main90109-06379¥60
9010906380
main90109-06380¥60
9090105005
main90901-05005¥90
9095006124
main90950-06124¥90

48 parts on this diagram · 2 diagrams in section
