Toyota COROLLA AXIO/FIELDERBACK DOOR LOCK & HANDLE

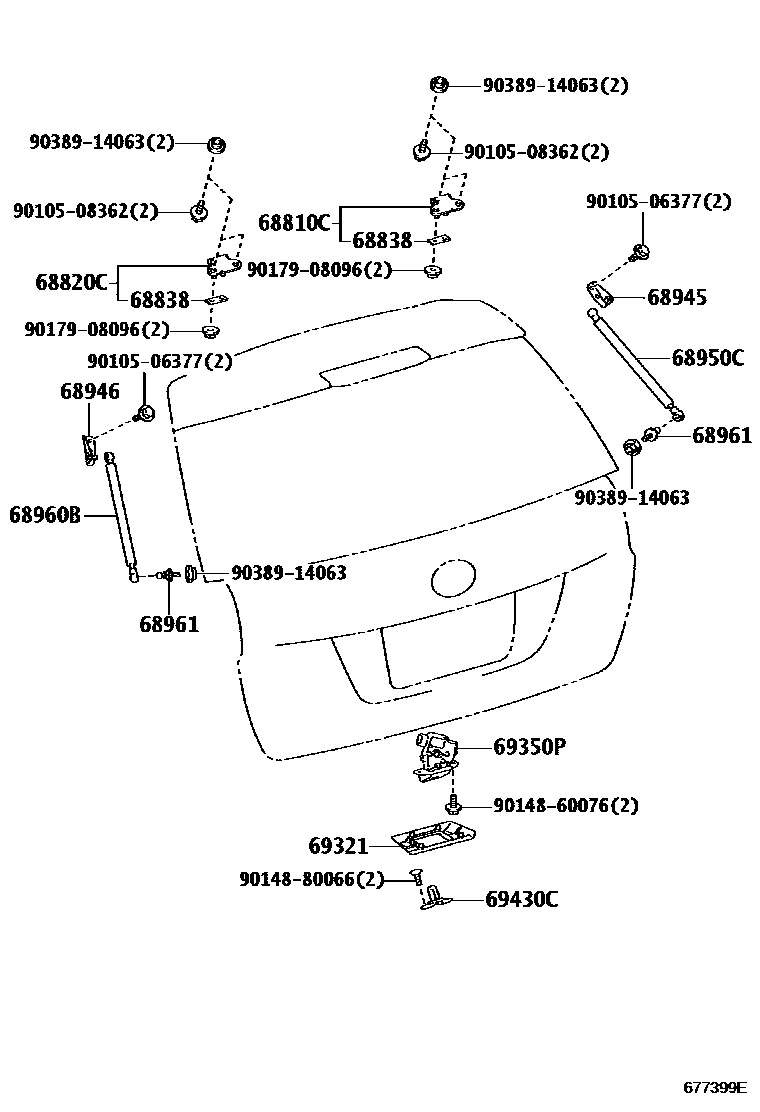

Parts diagram
68810CHINGE ASSY, BACK DOOR, RH
main68810-13100i¥1,360201204-201908
68820CHINGE ASSY, BACK DOOR, LH
main68820-13020i¥1,360201204-201908
68838PAD, BACK DOOR HINGE, NO.1
main68838-32010i¥80201204-201908
main68838-44020i¥160201204-201908
main68838-52020i¥200201204-201908
68945BRACKET, BACK DOOR DAMPER STAY, UPPER RH
main68945-13080i¥500201204-202002
sub68945-13081¥370
main68945-13081i¥370202003
68946BRACKET, BACK DOOR DAMPER STAY, UPPER LH
main68946-13080i¥500201204-202002
sub68946-13081¥370
main68946-13081i¥370202003
68950CSTAY ASSY, BACK DOOR, RH
main68950-0WM70i¥5,800202112
main68950-13220i¥8,400201204-201503
main68950-13240i¥5,800201503-202111
68960BSTAY ASSY, BACK DOOR, LH
main68960-0WM50i¥5,800202112
main68960-13220i¥8,400201204-201503
main68960-13240i¥5,800201503-202111
68961BOLT, BACK DOOR STAY
main68961-13030i¥310201204-201908
69321COVER, BACK DOOR LOCK
main69321-13010-C0i201204-201710
BLACK,TRIM2#
69350PLOCK ASSY, BACK DOOR, W/COURTESY LAMP SWITCH
main69350-13380i¥8,800201204-201908
69430CSTRIKER ASSY, BACK DOOR LOCK
main69430-52050i¥700201204-201908
9010506377
main90105-06377¥50
9010508362
main90105-08362¥80
9014860076
main90148-60076¥60
9014880066
main90148-80066¥60
9017908096
main90179-08096¥110
9038914063
main90389-14063¥170

17 parts on this diagram · 1 diagram in section
