Toyota COMFORTBRAKE PEDAL & BRACKET

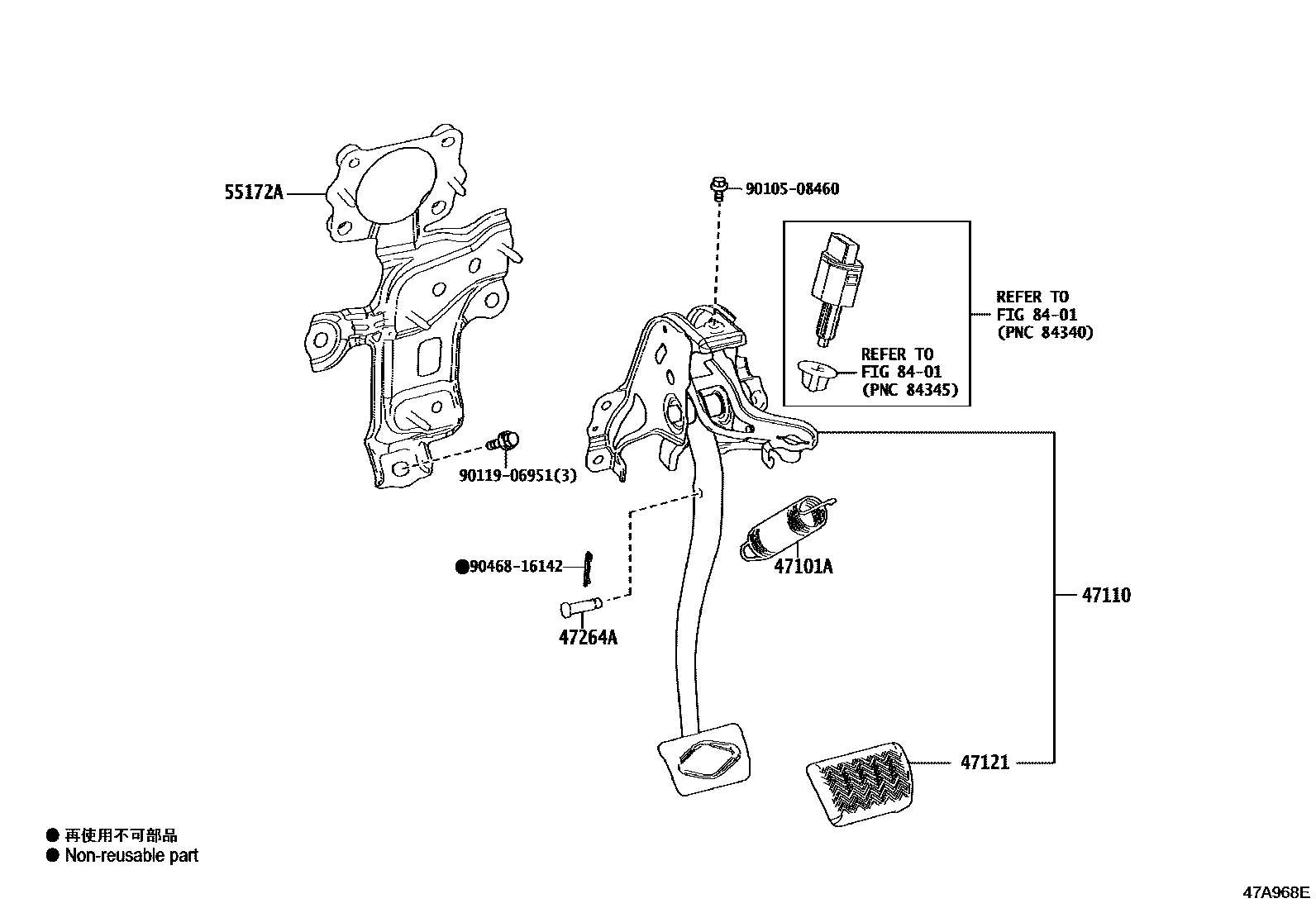

Parts diagram
47101ASPRING(FOR BRAKE PEDAL RETURN)
main90506-14088i¥120201710
47110SUPPORT ASSY, BRAKE PEDAL
main47110-15010i¥6,800201710
47121PAD, BRAKE PEDAL
main47121-47010i¥400201710
47264APIN(FOR PUSH ROD)
main90249-08051i¥170201710
55172ABASE, BRAKE PEDAL SUPPORT
main55172-15010i¥1,510201710
8401
9010508460
main90105-08460¥80
9011906951
main90119-06951¥80
9046816142
main90468-16142¥70

9 parts on this diagram · 1 diagram in section
