Toyota COASTER (CHINA)FUEL TANK & TUBE

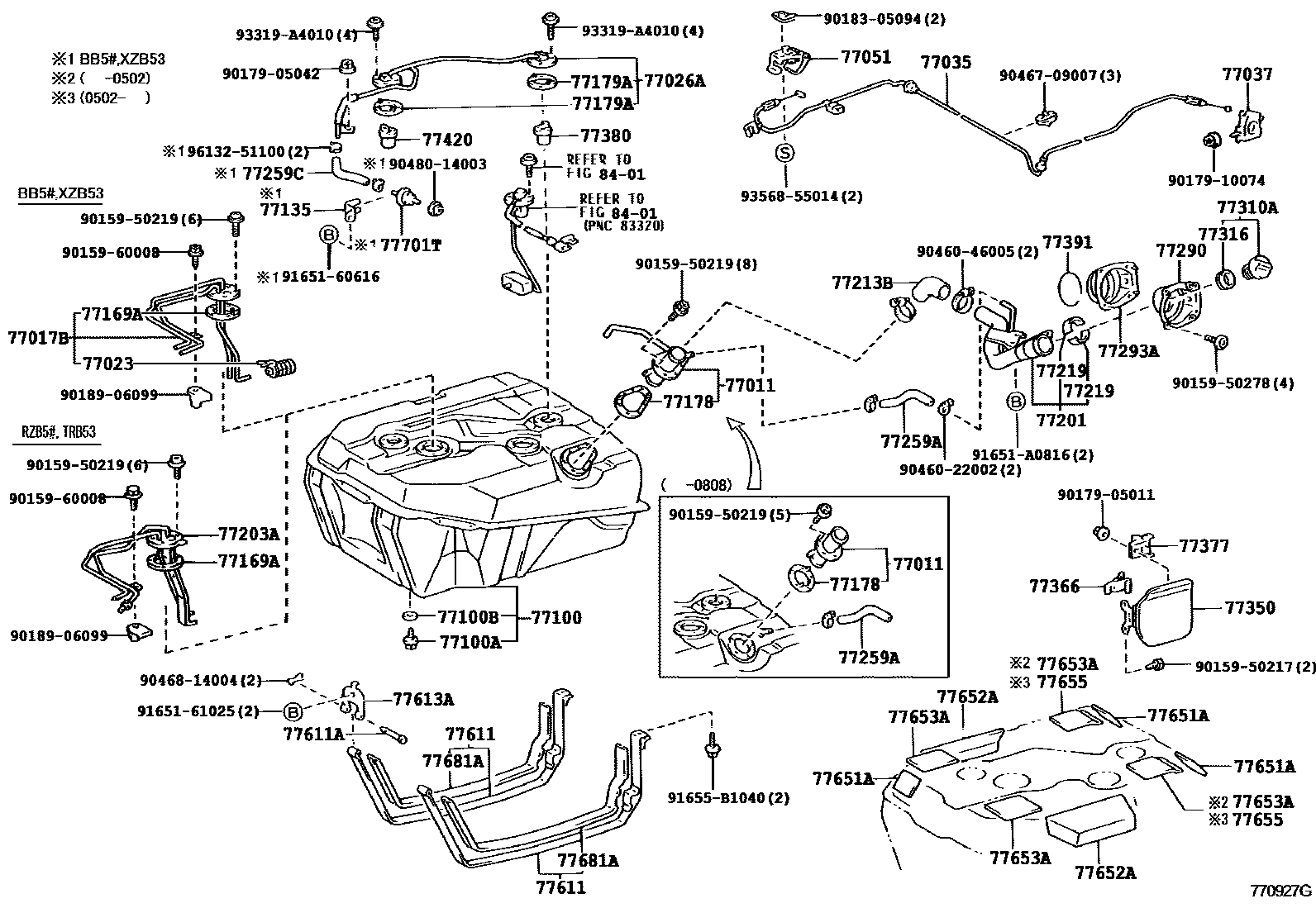

Parts diagram
77011PIPE SUB-ASSY, FUEL TANK FILLER, LOWER
main77011-12130i¥2,060200012-200310
main77011-12130i¥2,060200310-200701
main77011-12130i¥2,060200701-200808
main77011-36020i¥1,290200808-200809
main77011-36020i¥1,290201108
77017BTUBE SUB-ASSY, FUEL TANK VENT
main77017-36450i¥5,700200012-200310
sub77017-36451¥5,700
main77017-36450i¥5,700200310-200411
sub77017-36451¥5,700
main77017-36450i¥5,700200310-200501
sub77017-36451¥5,700
main77017-36451i¥5,700200502-200701
main77017-36460i200701-200806
main77017-36461i200807
77023FILTER SUB-ASSY, FUEL SUCTION TUBE
main77023-36010i¥540200012-200310
main77023-36010i¥540200310-200411
main77023-36010i¥540200310-200502
main77023-60010i¥630200701-200807
77026ATUBE SUB-ASSY, FUEL EVAPORATION, NO.1
main77026-36020i¥1,650200012-200310
main77026-36020i¥1,650200310
77035CABLE SUB-ASSY, FUEL LID LOCK CONTROL
main77035-36060i200012-200310
main77035-36060i200310-201402
77037LOCK SUB-ASSY, FUEL FILLER OPENING LID
main77037-12050i¥850200012-200310
main77037-12050i¥850200310
77051LEVER SUB-ASSY, FUEL LID OPEN
main77051-30060-E1i200012-200310
GREIGE,TRIM4#
sub77051-30060¥1,600
main77051-30060-E1i200310-201403
GREIGE,TRIM4#
sub77051-30060¥1,600
77100TANK ASSY, FUEL
main77001-3B290i200012-200310
main77001-3B290i200310-200701
main77001-3B291i200701
77100APLUG(FOR FUEL TANK)
main90105-12116i¥110200012-200310
main90105-12116i¥110200310
77100BGASKET(FOR FUEL TANK)
main90430-12245i¥160200310
main90430-12245i¥160200012-200310
77135BRACKET, CHECK VALVE
main77135-36040i¥380200310-200411
main77135-36040i¥380200012-200310
main77135-36040i¥380200310-200701
main77135-36040i¥380200310
77169AGASKET, FUEL SUCTION TUBE SET
main77169-32010i¥400200012-200310
main77169-32010i¥400200310
77178GASKET, FUEL TANK FILLER PIPE, LOWER
main77178-20030i¥120200012-200310
main77178-20030i¥120200310-200808
main77178-34010i¥390200808-200809
main77178-34010i¥390200808
main77178-34010i¥390201108
77179AGASKET, FUEL TANK BREATHER TUBE
main77179-26010i¥230200012-200310
sub77179-26011¥190
main77179-26010i¥230200310
sub77179-26011¥190
77201PIPE SUB-ASSY, FUEL TANK INLET
main77201-36180i¥6,200200310
main77201-36180i¥6,200200012-200310
77203ATUBE SUB-ASSY, FUEL SUCTION
main77203-36191i¥8,100200310-200501
sub77203-36192¥8,100
main77203-36191i¥8,100200012-200310
sub77203-36192¥8,100
main77203-36192i¥8,100200502-200806
main77203-36193i200807
77213BHOSE, FUEL TANK TO FILLER PIPE
main77213-36090i¥1,550200012-200310
main77213-36090i¥1,550200310
main77213-36110i200701
77219COVER, FUEL TANK FILLER PIPE
main77219-32030i¥210200012-200310
77259AHOSE, FUEL(FOR BREATHER TUBE)
main77259-36070i¥1,250200012-200310
main77259-36070i¥1,250200310
main77259-36300i200701
77259CHOSE, FUEL
main77259-36090i¥410200012-200310
main77259-36090i¥410200310-200411
main77259-36090i¥410200310-200701
main77259-36090i¥410200310
77290SHIELD ASSY, FUEL TANK FILLER PIPE
main77291-12060i¥980200012-200310
main77291-12060i¥980200310
77293ASHIELD, FUEL TANK FILLER PIPE, NO.3
main77293-12030i¥760200012-200310
main77293-12030i¥760200310
77310ACAP ASSY, FUEL TANK
main77300-0F010i201207
main77300-52030i¥1,560200512-201207
main77310-12150i¥2,780200310-200512
main77310-12150i¥2,780200012-200310
main77310-48010i¥2,800200310-200512
main77310-48010i¥2,800200012-200310
77316GASKET, FUEL TANK CAP
main77316-0F020i201207
LOCAL SOURCED PARTS
main77316-16010i¥660200012-200310
main77316-16010i¥660200310-200512
main77316-52020i¥390200512-200602
sub77316-52040¥230
main77316-52040i¥230200602
JAPAN SOURCED PARTS
77350LID ASSY, FUEL FILLER OPENING
main77350-36010i¥4,090200012-200310
sub77350-36011¥2,540
main77350-36010i¥4,090200310-200511
sub77350-36011¥2,540
main77350-36011i¥2,540200512
77366SPRING, FUEL FILLER OPENING LID HINGE
main77360-36010i¥220200310
main77360-36010i¥220200012-200310
77377RETAINER, FUEL FILLER OPENING LID LOCK
main77377-20030i¥700200012-200310
main77377-20030i¥700200310
77380VALVE ASSY, FUEL CUT OFF
main77380-26010i¥780200012-200310
main77380-26010i¥780200310
77391RING, FUEL INLET BOX
main77391-14020i¥160200012-200310
main77391-14020i¥160200310
77420VALVE ASSY, FUEL CUT OFF, NO.2
main77420-26010i¥780200012-200310
main77420-26010i¥780200310
77611BAND, FUEL TANK
main77601-36120i¥2,330200012-200310
main77601-36120i¥2,330200310
77611APIN (FOR FUEL TANK BAND)
main90240-08047i¥130200012-200310
main90240-08047i¥130200310
77613ABRACKET, FUEL TANK BAND, NO.1
main77613-36030i¥1,140200012-200310
main77613-36030i¥1,140200310
77651ACUSHION, FUEL TANK, NO.1
main77651-36130i¥430200012-200310
main77651-36130i¥430200310
77652ACUSHION, FUEL TANK, NO.2
main77652-36010i¥1,030200012-200310
main77652-36010i¥1,030200310
77653ACUSHION, FUEL TANK, NO.3
main77653-36010i¥600200012-200310
main77653-36010i¥600200310-200502
main77653-36010i¥600200502
77655CUSHION, FUEL TANK, NO.3
main77653-36020i¥680200502
77681ASEAT, FUEL TANK BAND
main77681-36050i¥890200012-200310
main77681-36050i¥890200310
77701TVALVE, CHECK (FOR MAIN FUEL TANK)
main90917-10020i¥1,580200310-200411
main90917-10020i¥1,580200012-200310
main90917-10020i¥1,580200310-200701
main90917-10020i¥1,580200701
8401
9015950217
main90159-50217¥70
9015950219
main90159-50219¥70
9015950278
main90159-50278¥70
9015960008
main90159-60008¥70
9017905011
main90179-05011¥80
9017905042
main90179-05042¥70
9017910074
main90179-10074¥110
9018305094
main90183-05094¥90
9018906099
main90189-06099¥140
9046022002
main90460-22002¥530
9046046005
main90460-46005¥190
9046709007
main90467-09007¥90
9046814004
main90468-14004¥80
9048014003
main90480-14003¥190
9165160616
main91651-60616¥100
9165161025
main91651-61025¥100
91651A0816
main91651-A0816¥90
91655B1040
main91655-B1040¥130
93319A4010
main93319-A4010¥60
9356855014
main93568-55014¥70
9613251100
main96132-51100¥120

61 parts on this diagram · 9 diagrams in section
