Toyota CAMRYLOCK CYLINDER SET

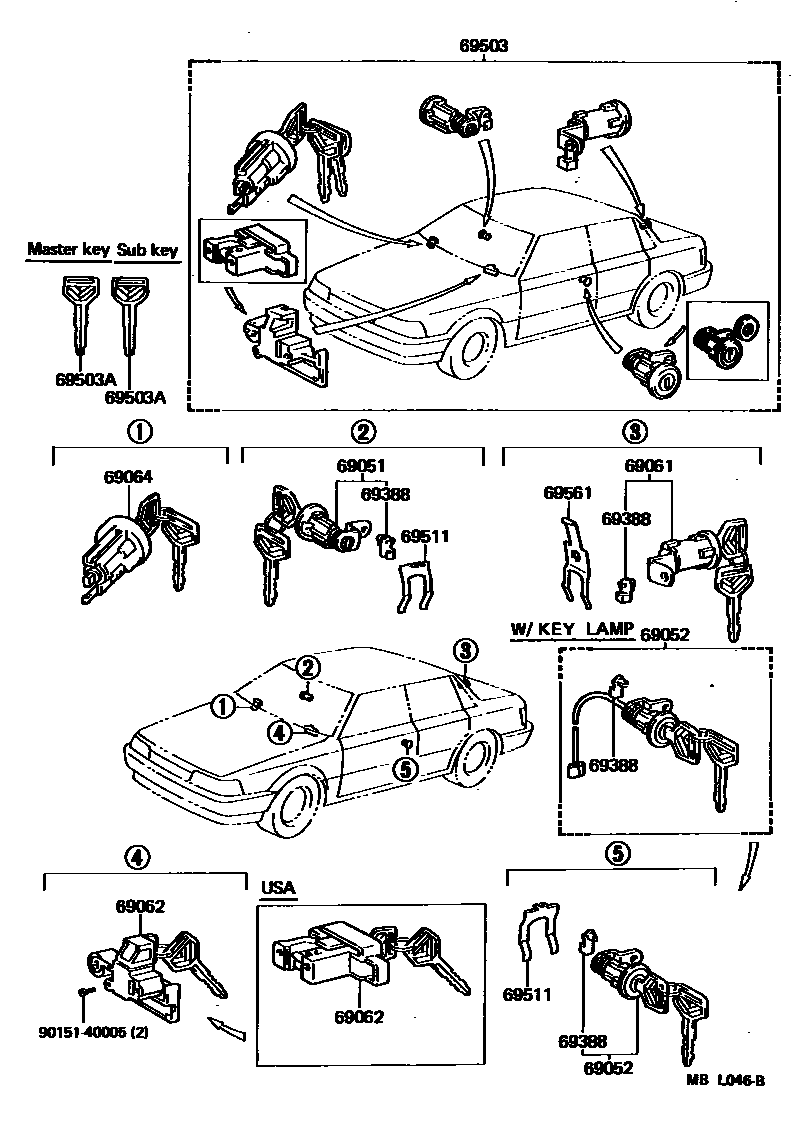

Parts diagram
69051CYLINDER & KEY SET, DOOR LOCK, RH
main69051-32070i¥4,020198608-198710
main69051-32070i¥4,020198710-198808
69052CYLINDER & KEY SET, DOOR LOCK, LH
main69052-32070i¥3,580198710-198808
main69052-32070i¥3,580198608-198710
main69052-32080i¥8,000198710-198808
main69052-32080i¥8,000198608-198710
69061CYLINDER & KEY SET, LUGGAGE LOCK
main69055-32150i¥3,780198608-198710
sub69055-32121¥3,740
main69055-32150i¥3,780198710-198808
sub69055-32121¥3,740
69062CYLINDER & KEY SET, GLOVE COMPARTMENT LOCK
main69056-32060i¥4,970198710-198808
sub69056-32051¥4,970
main69056-32060i¥4,970198608-198710
sub69056-32051¥4,970
main69056-32070-02i198710-198807
MAROON,TRIM3#
sub69056-32070¥5,100
main69056-32070-02i198608-198710
MAROON,MAROON,TRIM3#
sub69056-32070¥5,100
main69056-32070-03i198710-198807
MEDIUM GRAY,TRIM1#
sub69056-32070¥5,100
main69056-32070-03i198608-198710
GRAY,MEDIUM GRAY,TRIM1#
sub69056-32070¥5,100
main69056-32070-04i198710-198802
DARK BLUE,TRIM8#
sub69056-32070¥5,100
main69056-32070-04i198608-198710
BLUE,DARK BLUE,TRIM8#
sub69056-32070¥5,100
main69056-32070-04i198710-198807
DARK BLUE,TRIM8#
sub69056-32070¥5,100
main69056-32070-05i198710-198808
DARK BEIGE,TRIM4#
sub69056-32070¥5,100
main69056-32070-05i198608-198710
BEIGE,DARK BEIGE,TRIM4#
sub69056-32070¥5,100
main69056-32070-B0i198807-198808
MEDIUM GRAY,TRIM1#
sub69056-32070¥5,100
main69056-32070-D0i198807-198808
MAROON,TRIM3#
sub69056-32070¥5,100
main69056-32070-J0i198807-198808
DARK BLUE,TRIM8#
sub69056-32070¥5,100
69064CYLINDER & KEY SET, IGNITION SWITCH LOCK
main69057-32080i¥5,700198608-198710
main69057-32080i¥5,700198710-198808
69388SNAP, ROD(FOR DOOR LOCK)
main69759-20080i¥280198710-198808
BACK DOOR
main69759-20080i¥280198608-198710
BACK DOOR
main69759-24080i¥200198710-198808
LUGGAGE DOOR
main69759-24080i¥200198608-198710
LUGGAGE DOOR
main69759-32070i¥270198710-198808
FR DOOR,RH
sub69759-45010¥300
main69759-32070i¥270198608-198710
FR DOOR,RH
sub69759-45010¥300
main69759-32080i¥270198710-198808
FR DOOR,LH
sub69759-45020¥300
main69759-32080i¥270198608-198710
FR DOOR,LH
sub69759-45020¥300
69503CYLINDER SET, LOCK
main69005-32190i¥17,300198608-198808
main69005-32230-02i198608-198710
MAROON,MAROON,TRIM3#
sub69005-32230¥17,000
main69005-32230-02i198710-198807
MAROON,TRIM3#
sub69005-32230¥17,000
main69005-32230-03i198710-198807
MEDIUM GRAY,TRIM1#
sub69005-32230¥17,000
main69005-32230-03i198608-198710
GRAY,MEDIUM GRAY,TRIM1#
sub69005-32230¥17,000
main69005-32230-04i198710-198807
DARK BLUE,TRIM8#
sub69005-32230¥17,000
main69005-32230-04i198608-198710
BLUE,DARK BLUE,TRIM8#
sub69005-32230¥17,000
main69005-32230-05i198710-198808
DARK BEIGE,TRIM4#
sub69005-32230¥17,000
main69005-32230-05i198608-198710
BEIGE,DARK BEIGE,TRIM4#
sub69005-32230¥17,000
main69005-32230-B0i198807-198808
MEDIUM GRAY,TRIM1#
sub69005-32230¥17,000
main69005-32230-D0i198807-198808
MAROON,TRIM3#
sub69005-32230¥17,000
main69005-32230-J0i198807-198808
DARK BLUE,TRIM8#
sub69005-32230¥17,000
main69005-32240-02i198710-198807
MAROON,TRIM3#
sub69005-32240¥22,100
main69005-32240-02i198608-198710
MAROON,MAROON,TRIM3#
sub69005-32240¥22,100
main69005-32240-03i198710-198807
MEDIUM GRAY,TRIM1#
sub69005-32240¥22,100
main69005-32240-03i198608-198710
GRAY,MEDIUM GRAY,TRIM1#
sub69005-32240¥22,100
main69005-32240-04i198710-198808
DARK BLUE,TRIM8#
sub69005-32240¥22,100
main69005-32240-04i198608-198710
BLUE,DARK BLUE,TRIM8#
sub69005-32240¥22,100
main69005-32240-05i198710-198808
DARK BEIGE,TRIM4#
sub69005-32240¥22,100
main69005-32240-05i198608-198710
BEIGE,DARK BEIGE,TRIM4#
sub69005-32240¥22,100
main69005-32240-B0i198807-198808
MEDIUM GRAY,TRIM1#
sub69005-32240¥22,100
main69005-32240-D0i198807-198808
MAROON,TRIM3#
sub69005-32240¥22,100
main69005-32240-J0i198807-198808
DARK BLUE,TRIM8#
sub69005-32240¥22,100
main69005-32280i¥22,100198710-198808
main69005-32280i¥22,100198608-198710
main69005-32300-02i198608-198710
MAROON,MAROON,TRIM3#
sub69005-32300¥17,300
main69005-32300-02i198710-198808
MAROON,TRIM3#
sub69005-32300¥17,300
main69005-32300-03i198710-198808
MEDIUM GRAY,TRIM1#
sub69005-32300¥17,300
main69005-32300-03i198608-198710
GRAY,MEDIUM GRAY,TRIM1#
sub69005-32300¥17,300
main69005-32300-04i198608-198710
BLUE,DARK BLUE,TRIM8#
sub69005-32300¥17,300
main69005-32300-04i198710-198808
DARK BLUE,TRIM8#
sub69005-32300¥17,300
main69005-32300-05i198608-198710
BEIGE,DARK BEIGE,TRIM4#
sub69005-32300¥17,300
main69005-32300-05i198710-198808
DARK BEIGE,TRIM4#
sub69005-32300¥17,300
main69005-32310i¥17,300198608-198808
main69005-32320-02i198608-198710
MAROON,MAROON,TRIM3#
sub69005-32320¥22,100
main69005-32320-02i198710-198808
MAROON,TRIM3#
sub69005-32320¥22,100
main69005-32320-03i198608-198710
GRAY,MEDIUM GRAY,TRIM1#
sub69005-32320¥22,100
main69005-32320-03i198710-198808
MEDIUM GRAY,TRIM1#
sub69005-32320¥22,100
main69005-32320-04i198608-198710
BLUE,DARK BLUE,TRIM8#
sub69005-32320¥22,100
main69005-32320-04i198710-198808
DARK BLUE,TRIM8#
sub69005-32320¥22,100
main69005-32320-05i198710-198808
DARK BEIGE,TRIM4#
sub69005-32320¥22,100
main69005-32320-05i198608-198710
BEIGE,DARK BEIGE,TRIM4#
sub69005-32320¥22,100
main69005-32330i¥22,100198710-198808
main69005-32330i¥22,100198608-198710
69503AKEY, BLANK
main90999-00099i¥1,550198710-198808
MASTER KEY
main90999-00099i¥1,550198608-198710
MASTER KEY,MASTER KEY
main90999-00100i¥1,550198710-198808
SUB KEY
main90999-00100i¥1,550198608-198710
SUB KEY,SUB KEY
main90999-00118i¥2,060198710-198808
MASTER KEY,W(*68)
main90999-00118i¥2,060198608-198710
MASTER KEY,W(*68),MASTER KEY W/*68
69511RETAINER, FRONT DOOR LOCK CYLINDER
main69511-32020i¥180198608-198710
main69511-32020i¥180198710-198808
69561RETAINER, LUGGAGE COMPARTMENT OR BACK DOOR LOCK CYLINDER
main69561-32020i¥320198710-198808
main69561-32020i¥320198608-198710
9015140005
main90151-40005¥90

11 parts on this diagram · 2 diagrams in section
