Toyota CAMRYEXHAUST PIPE

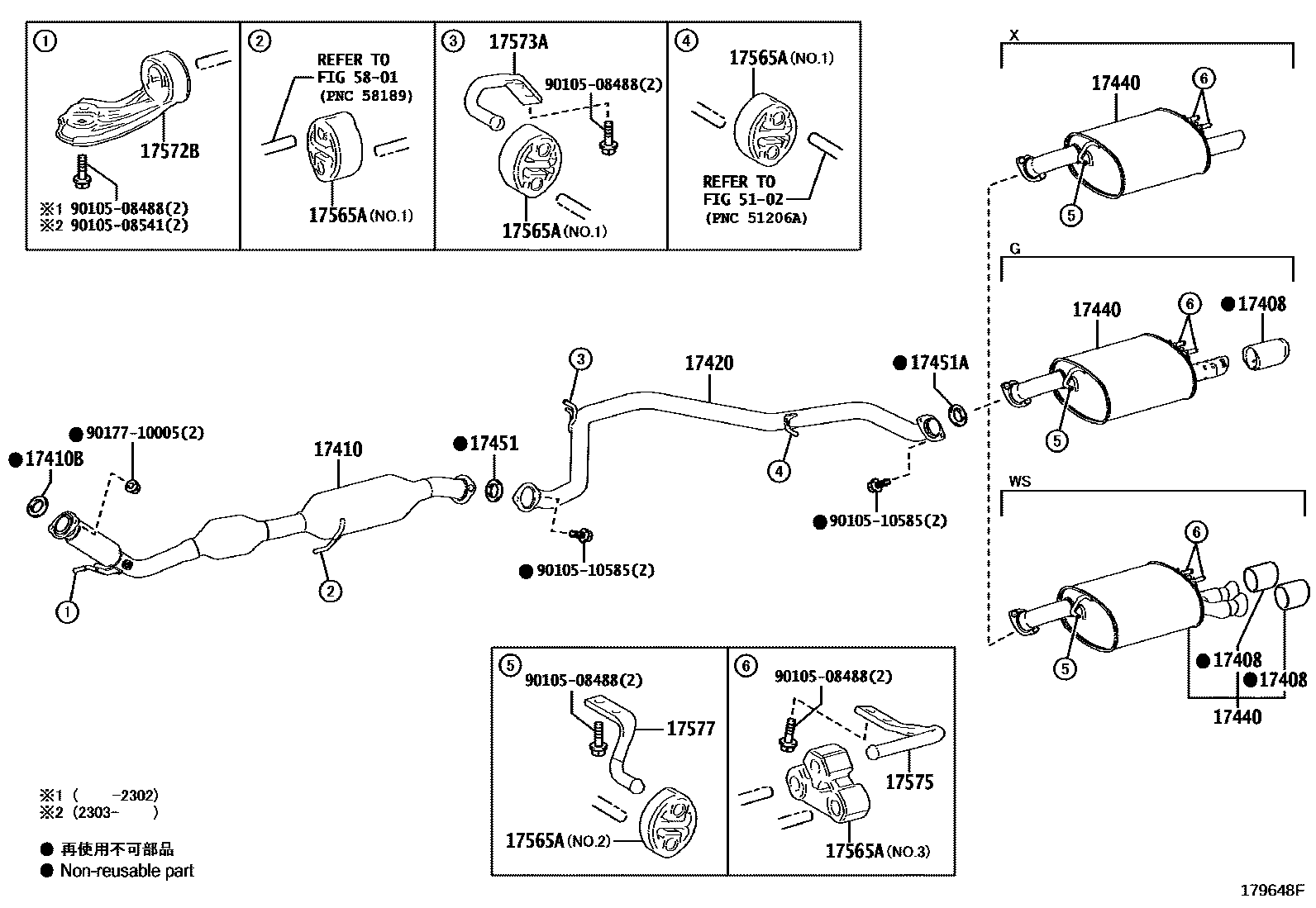

Parts diagram
17408BAFFLE SUB ASSY, EXHAUST TAILPIPE
main17408-31080i¥4,060201706-202101
main17448-31160i¥2,220201808-202101
17410PIPE ASSY, EXHAUST, FRONT
main17410-25130i¥76,600201706-202101
17410BGASKET, EXHAUST PIPE
main90917-06094i¥340201706-202101
17420PIPE ASSY, EXHAUST, CENTER
main17420-25020i¥20,700201706-201709
sub17420-25021¥15,600
main17420-25021i¥15,600201710-202101
main17420-25070i¥16,100201912-202101
17440PIPE, EXHAUST TAIL, LH
main17440-25010i¥32,200201706-202101
main17440-25020i¥32,200201706-202101
main17440-25030i¥45,300201808-202101
17451GASKET, EXHAUST PIPE
main90917-06090i¥590201706-202101
17451AGASKET, EXHAUST PIPE, NO.2
main90917-06078i¥340201706-202101
17565ASUPPORT, EXHAUST PIPE, NO.4
main17565-22040i¥670201706-202101
main17565-31040i¥570201706-202101
main17566-25010i¥990201706-202101
17572BBRACKET, EXHAUST PIPE SUPPORT, NO.2
main17572-31150i¥1,270201706-202101
17573ABRACKET, EXHAUST PIPE SUPPORT, NO.3
main17573-25010i¥660201706-202101
17575BRACKET, EXHAUST PIPE SUPPORT, NO.5
main17575-31160i¥660201706-202101
17577BRACKET, EXHAUST PIPE SUPPORT, NO.7
main17577-31040i¥590201706-202101
5102
5801
9010508488
main90105-08488¥80
9010508541
main90105-08541¥80
9010510585
main90105-10585¥120
9017710005
main90177-10005¥80

18 parts on this diagram · 2 diagrams in section
