Toyota CAMRYREAR DISC BRAKE CALIPER & DUST COVER

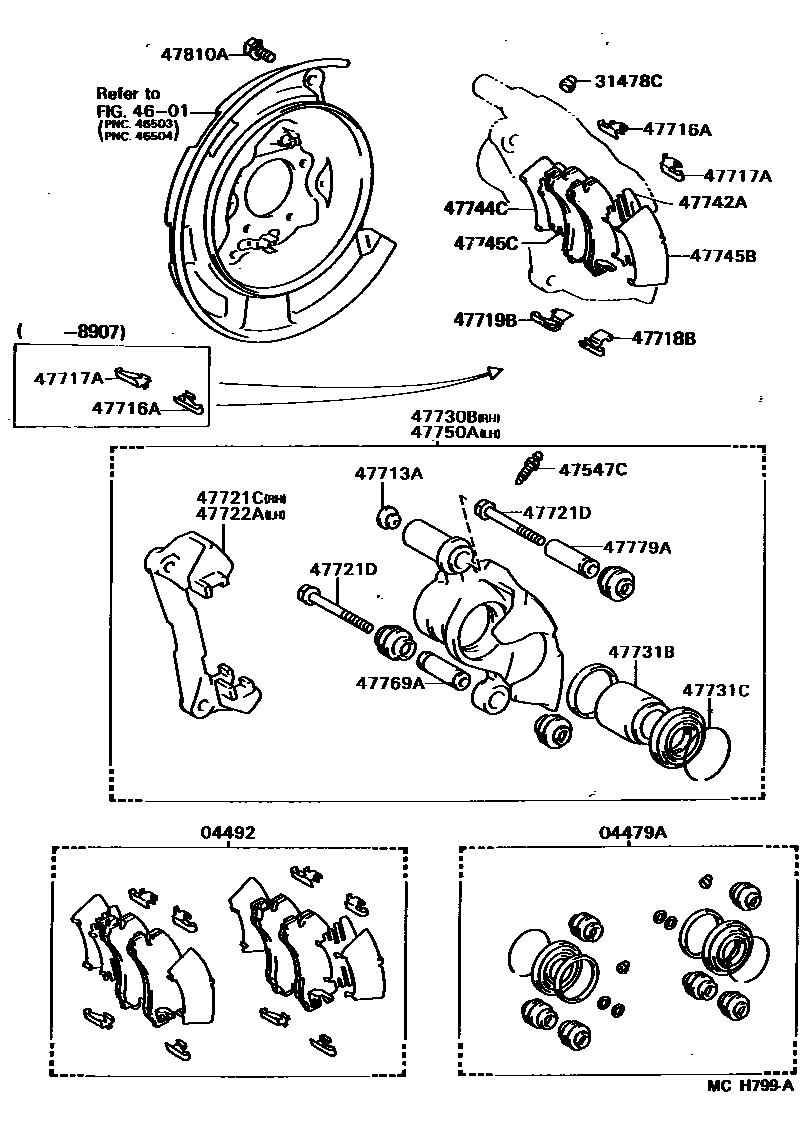

Parts diagram
04479ACYLINDER KIT, DISC BRAKE, REAR
main04479-20120i¥2,600198808-199106
sub04479-33040¥2,600
04492PAD KIT, DISC BRAKE, REAR
main04492-20050i¥8,800198808-198906
main04492-32040i¥9,100198906-198908
main04492-32070i198908-199103
sub04492-32080¥10,300
main04492-32080i¥10,300199103-199106
sub04492-33010¥10,600
31478CCAP, BLEEDER PLUG(FOR REAR DISC BRAKE)
main31478-30010i¥160198808-199106
4601
47547CPLUG, BLEEDER(FOR REAR DISC BRAKE)
main47547-20010i¥200198808-199106
47713APLUG, HOLE(FOR REAR DISC BRAKE CYLINDER)
main90950-01538i¥200198808-199106
47716APLATE, PAD SUPPORT, NO.1(FOR REAR DISC BRAKE)
main47716-32020i¥400198808-198907
sub47716-33070¥300
main47716-32020i¥400198907-199106
sub47716-33070¥300
47717APLATE, PAD SUPPORT, NO.2(FOR REAR DISC BRAKE)
main47717-32020i¥400198907-199106
sub47717-33050¥300
main47717-32020i¥400198808-198907
sub47717-33050¥300
47718BPLATE, PAD SUPPORT, NO.3(FOR REAR DISK BRAKE)
main47718-32010i¥440198907-199106
sub47718-33010¥440
47719BPLATE, PAD SUPPORT, NO.4(FOR REAR DISK BRAKE)
main47719-32010i¥440198907-199106
sub47719-33010¥440
47721CMOUNTING, REAR DISC BRAKE CYLINDER, RH
main47721-32040i¥3,920198808-199106
sub47721-33070¥3,710
sub47715-33020¥590
47721DBOLT(FOR REAR DISC BRAKE CYLINDER MOUTING)
main90105-08133i¥190198808-199106
*8-1.25PX58-25
main90119-08547i¥240198808-199106
*8-1.25PX68-30
47722AMOUNTING, REAR DISC BRAKE CYLINDER, LH
main47721-32040i¥3,920198808-199106
sub47721-33070¥3,710
sub47715-33020¥590
47730BCYLINDER ASSY, REAR DISC BRAKE, RH
main47730-20260i¥41,400198808-199106
sub47730-33100¥41,600
47731BPISTON, REAR DISC BRAKE
main47731-20130i¥2,400198808-199106
47731CRING, SET(FOR REAR DISC BRAKE PISTON)
main90522-43003i¥260198808-199106
47742ASHIM, ANTI-SQUEAL, NO.3(FOR REAR DISC BRAKE)
main47742-32031i¥280198808-199106
47744CSHIM, ANTI-SQUEAL, NO.1(FOR REAR DISC BRAKE)
main47744-32021i¥260198808-198906
main47745-32030i¥280198906-199106
47745BSHIM, ANTI-SQUEAL, NO.2(FOR REAR DISC BRAKE)
main47745-32030i¥280198808-199106
47745CSHIM, ANTI-SQUEAL, NO.3(FOR REAR DISC BRAKE)
main47742-32031i¥280198906-199106
47750ACYLINDER ASSY, DISC BRAKE, REAR LH
main47750-20260i¥41,400198808-199106
sub47750-33100¥41,600
47769ABUSH, CYLINDER SLIDE, NO.1(FOR REAR DISC BRAKE)
main47769-32020i¥590198808-199106
47779ABUSH, CYLINDER SLIDE, NO.2(FOR REAR DISC BRAKE)
main47779-32020i¥620198808-199106
47810ABOLT, HEXAGON(FOR REAR CALIPER)
main90119-10379i¥120198808-199106

24 parts on this diagram · 2 diagrams in section
