Toyota CAMRY/HYBRIDSTARTER

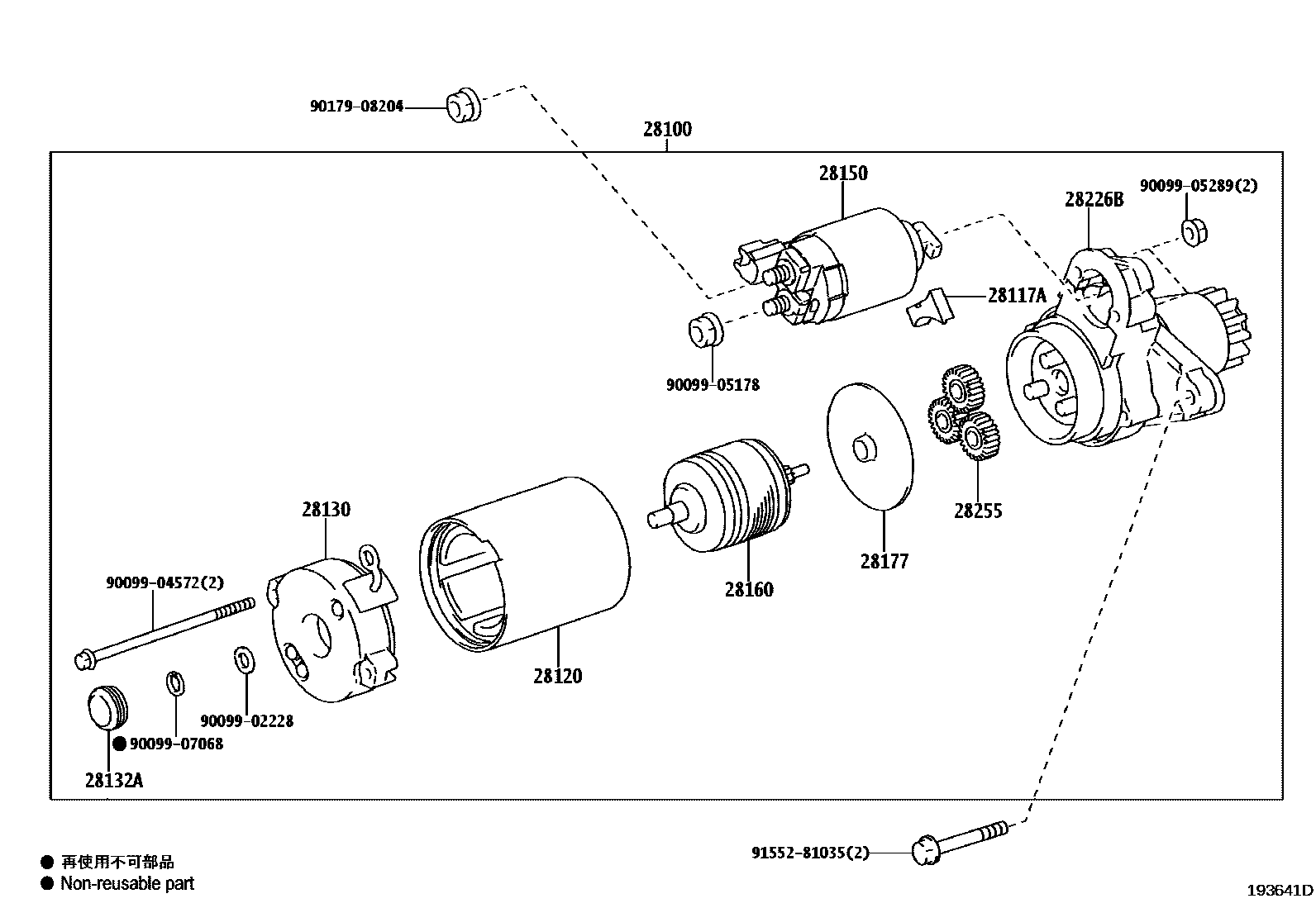

Parts diagram
28100STARTER ASSY
main28100-20021i¥105,000201108-201407
12V 1.7KW,COLD AREA SPEC
sub28100-20022¥86,900
main28100-20021i¥105,000201108-201407
12V 1.7KW
sub28100-20022¥86,900
main28100-20022i¥86,900201408-201704
12V 1.7KW,COLD AREA SPEC
main28100-20022i¥86,900201408-201704
12V 1.7KW
main28100-28062i¥86,800201108-201704
12V 1.6KW
28117ASEAL, RUBBER
main28117-28060i201108-201704
28120YOKE ASSY, STARTER
main28120-28060i201108-201704
28130FRAME ASSY, STARTER COMMUTATOR END
main28130-20020i¥2,320201108-201411
main28130-20020i¥2,320201108-201704
COLD AREA SPEC
main28130-28040i¥1,400201108-201704
28132ACOVER, STARTER COMMUTATOR END FRAME
main28132-28040i¥0201108-201704
28150SWITCH ASSY, MAGNET STARTER
main28150-28060i¥17,500201108-201112
sub28150-40090¥10,900
main28150-40090i¥10,900201112-201704
main28226-28051i201108-201704
COLD AREA SPEC
main28226-28051i201108-201411
28160ARMATURE ASSY, STARTER
main28160-28040i¥14,900201108-201704
28177PLATE(FOR STARTER ARMATURE)
main28177-28040i201108-201704
28226BSTARTER KIT, REPAIR SERVICE
main28226-28041i201108-201411
main28226-28041i201108-201704
COLD AREA SPEC
main28226-28060i201108-201704
28255GEAR, PLANET
main28255-20020i201108-201411
main28255-20020i201108-201704
COLD AREA SPEC
main28255-28040i201108-201704
9009902228
9009904572
9009905178
9009905289
9009907068
9017908204
main90179-08204¥140
9155281035
main91552-81035¥120

17 parts on this diagram · 2 diagrams in section
