Toyota CALYAFRONT AXLE ARM & STEERING KNUCKLE

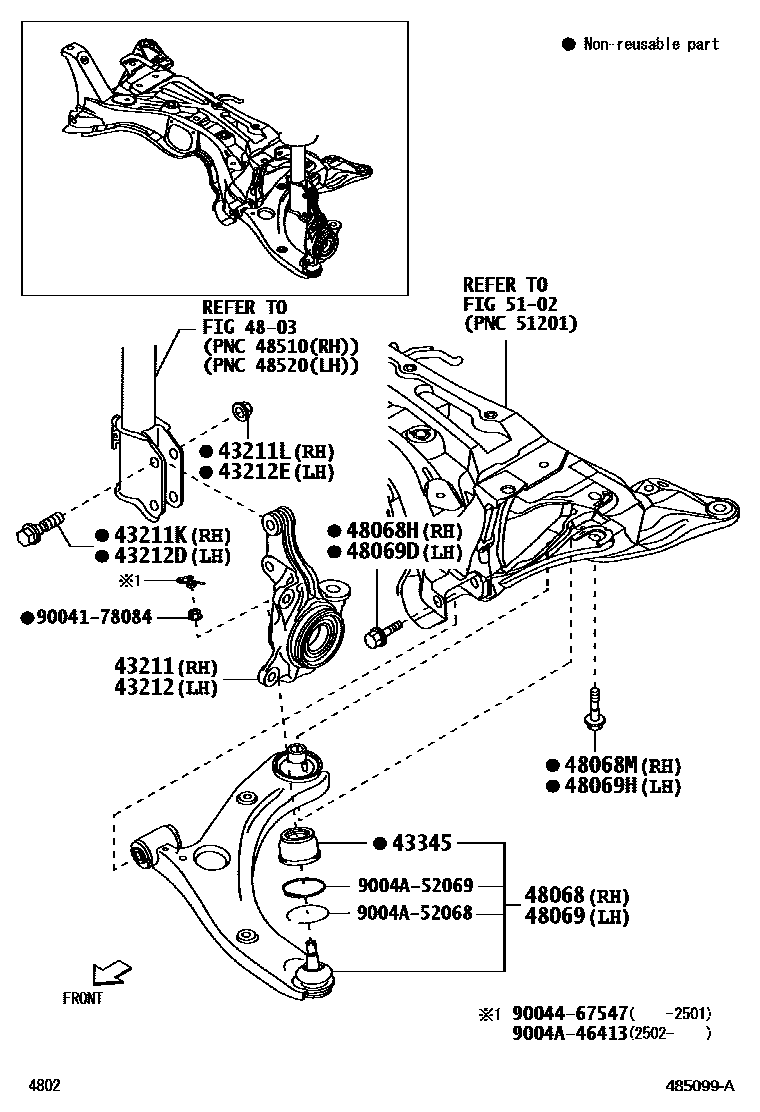

Parts diagram
43211KNUCKLE, STEERING, RH
main43211-BZ290i201606-202207
ABS (ANTI-LOCK BRK SYSTM)-ABS
main43211-BZ300i201606-202207
43211KBOLT (FOR STEERING KNUCKLE RH)
main9004A-10148i201606-202207
43211LNUT (FOR STEERING KNUCKLE RH)
main9004A-17251i201606-202207
43212KNUCKLE, STEERING, LH
main43212-BZ290i201606-202207
ABS (ANTI-LOCK BRK SYSTM)-ABS
main43212-BZ300i201606-202207
43212DBOLT (FOR STEERING KNUCKLE LH)
main9004A-10148i201606-202207
43212ENUT (FOR STEERING KNUCKLE LH)
main9004A-17251i201606-202207
43345COVER, LOWER BALL JOINT DUST
main43345-BZ060i201606-202207
4803
48068ARM SUB-ASSY, FRONT SUSPENSION, LOWER NO.1 RH
main48068-BZ220i201606-202207
48068HBOLT(FOR FRONT SUSPENSION LOWER ARM NO.1 RH)
main90041-05554i¥400201606-202207
48068MBOLT(FOR FRONT SUSPENSION LOWER ARM NO.2 RH)
main90041-05475i¥430201606-202207
48069ARM SUB-ASSY, FRONT SUSPENSION, LOWER NO.1 LH
main48069-BZ220i201606-202207
48069DBOLT(FOR FRONT SUSPENSION LOWER ARM NO.1 LH)
main90041-05554i¥400201606-202207
48069HBOLT(FOR FRONT SUSPENSION LOWER ARM NO.2 LH)
main90041-05475i¥430201606-202207
5102
9004178084
main90041-78084¥160
9004467547
main90044-67547¥110
9004A46413
9004A52068
9004A52069

20 parts on this diagram · 1 diagram in section
