Toyota CALYABACK DOOR LOCK & HANDLE

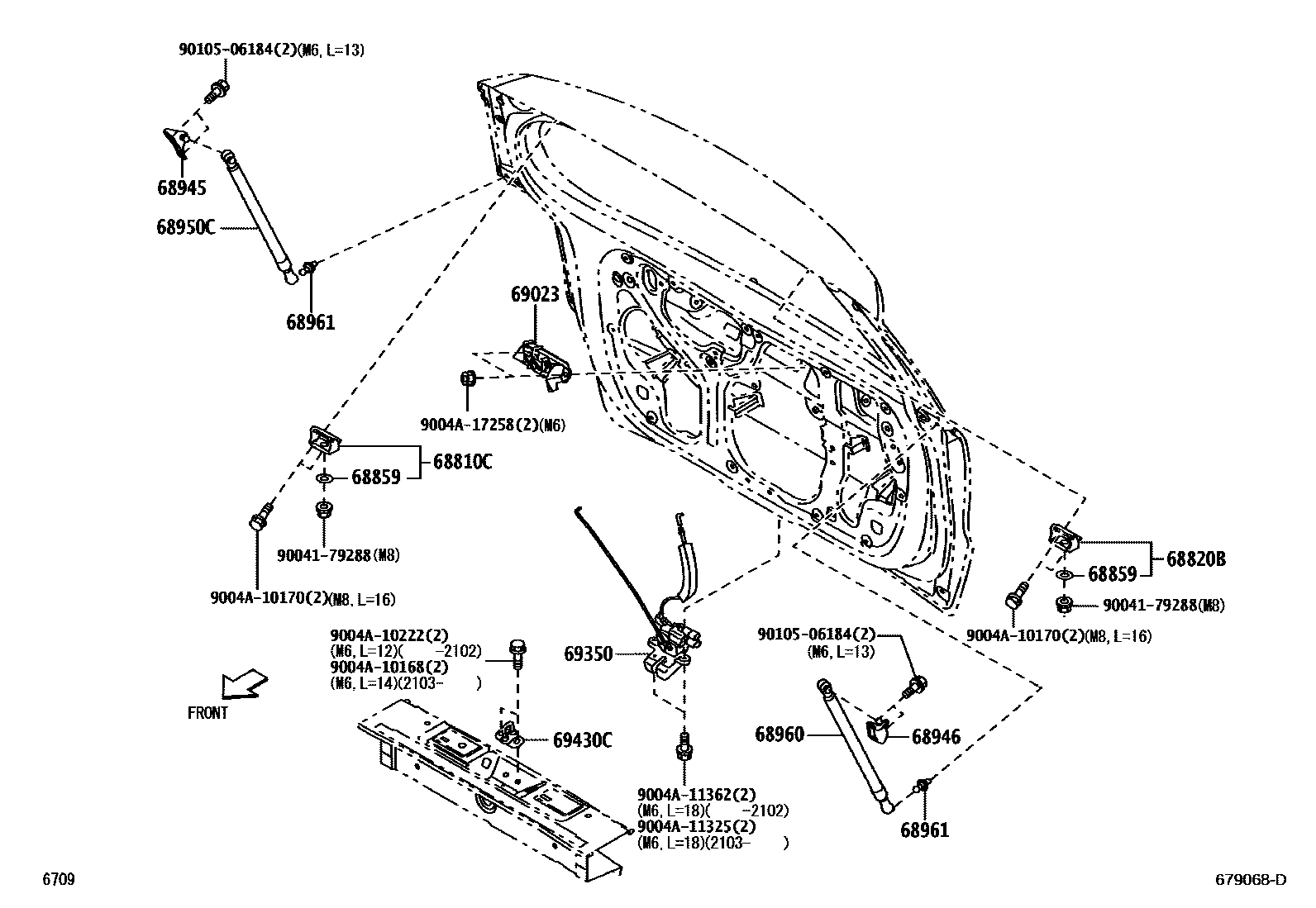

Parts diagram
68810CHINGE ASSY, BACK DOOR, RH
main68801-BZ110i201606-202207
68820BHINGE ASSY, BACK DOOR, LH
main68801-BZ110i201606-202207
68859PACKING, BACK DOOR HINGE
main68859-87201i¥380201606-202207
68945BRACKET, BACK DOOR DAMPER STAY, UPPER RH
main68945-BZ010i201606-202207
RH
68946BRACKET, BACK DOOR DAMPER STAY, UPPER LH
main68945-BZ010i201606-202207
LH
68950CSTAY ASSY, BACK DOOR, RH
main68950-BZ250i201606-202207
W/RR WIPER
68960STAY ASSY, BACK DOOR, LH
main68960-BZ250i201606-202207
W/RR WIPER
68961BOLT, BACK DOOR STAY
main68459-87201i¥460201612-202207
main68459-87202i¥750201606-201612
69023HANDLE SUB-ASSY, BACK DOOR OUTSIDE
main69023-BZ030i201606-202207
69350LOCK ASSY, BACK DOOR
main69350-BZ200i201606-202207
69430CSTRIKER ASSY, BACK DOOR LOCK
main69430-B2070i¥980201606-202207
9004179288
main90041-79288¥220
9004A10168
9004A10170
9004A10222
9004A11325
9004A11362
9004A17258
9010506184
main90105-06184¥70

19 parts on this diagram · 1 diagram in section
