Toyota C-HRENGINE OIL COOLER

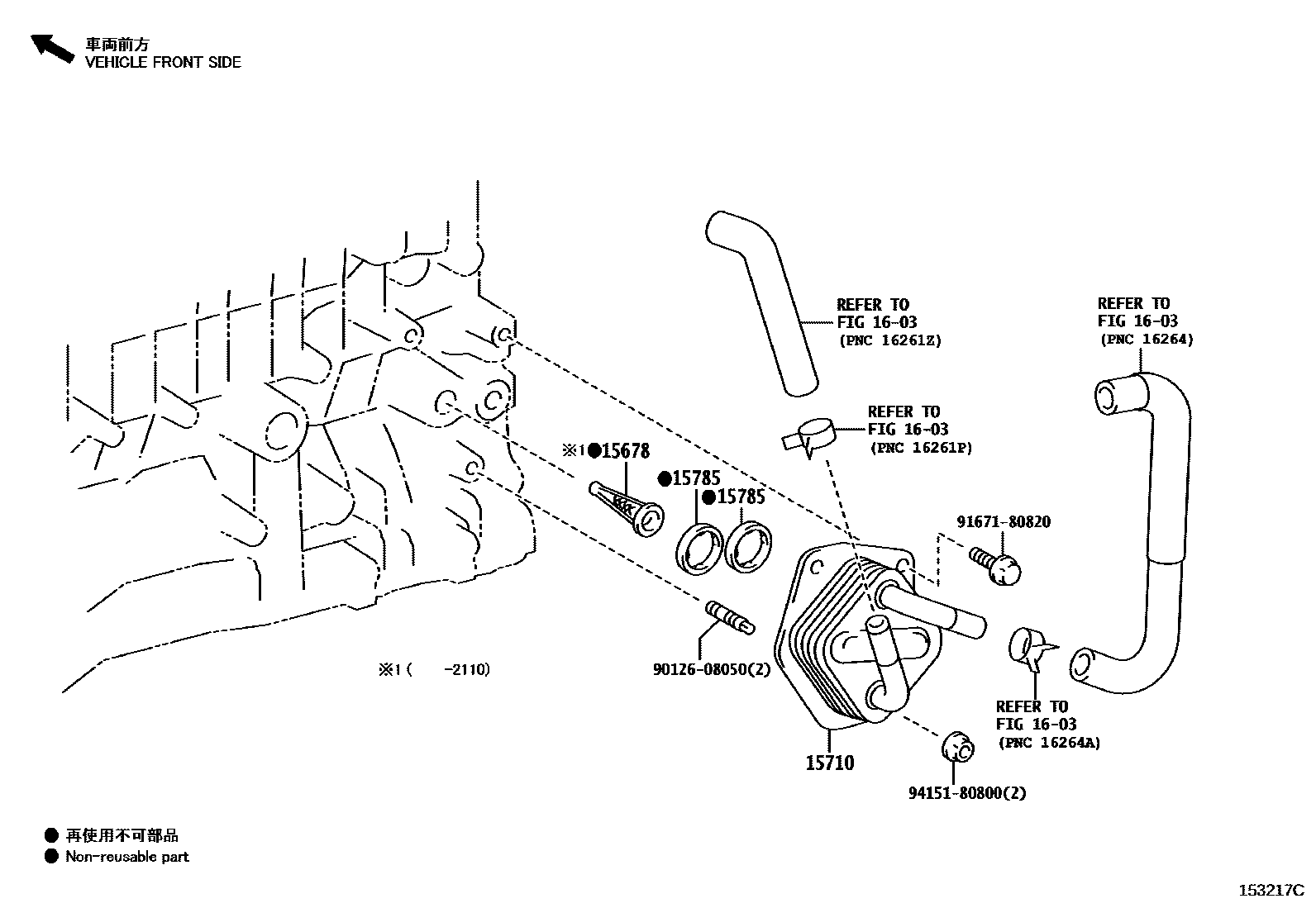

Parts diagram
15678FILTER, OIL CONTROL VALVE
main15678-25010i¥600201909-202110
*132,*613
15710COOLER ASSY, OIL
main15710-24010i¥26,900201909-202304
*132
main15710-24010i¥26,900202210-202304
(J),*613
main15710-F2020i201909-202210
*613
main15710-F2020i202210-202304
(L),*613
15785GASKET, OIL COOLER
main15785-25010i¥340201909-202304
*132,*613
1603
9012608050
main90126-08050¥80
9167180820
main91671-80820¥80
9415180800
main94151-80800¥80

7 parts on this diagram · 1 diagram in section
