Toyota C-HRVACUUM PIPING

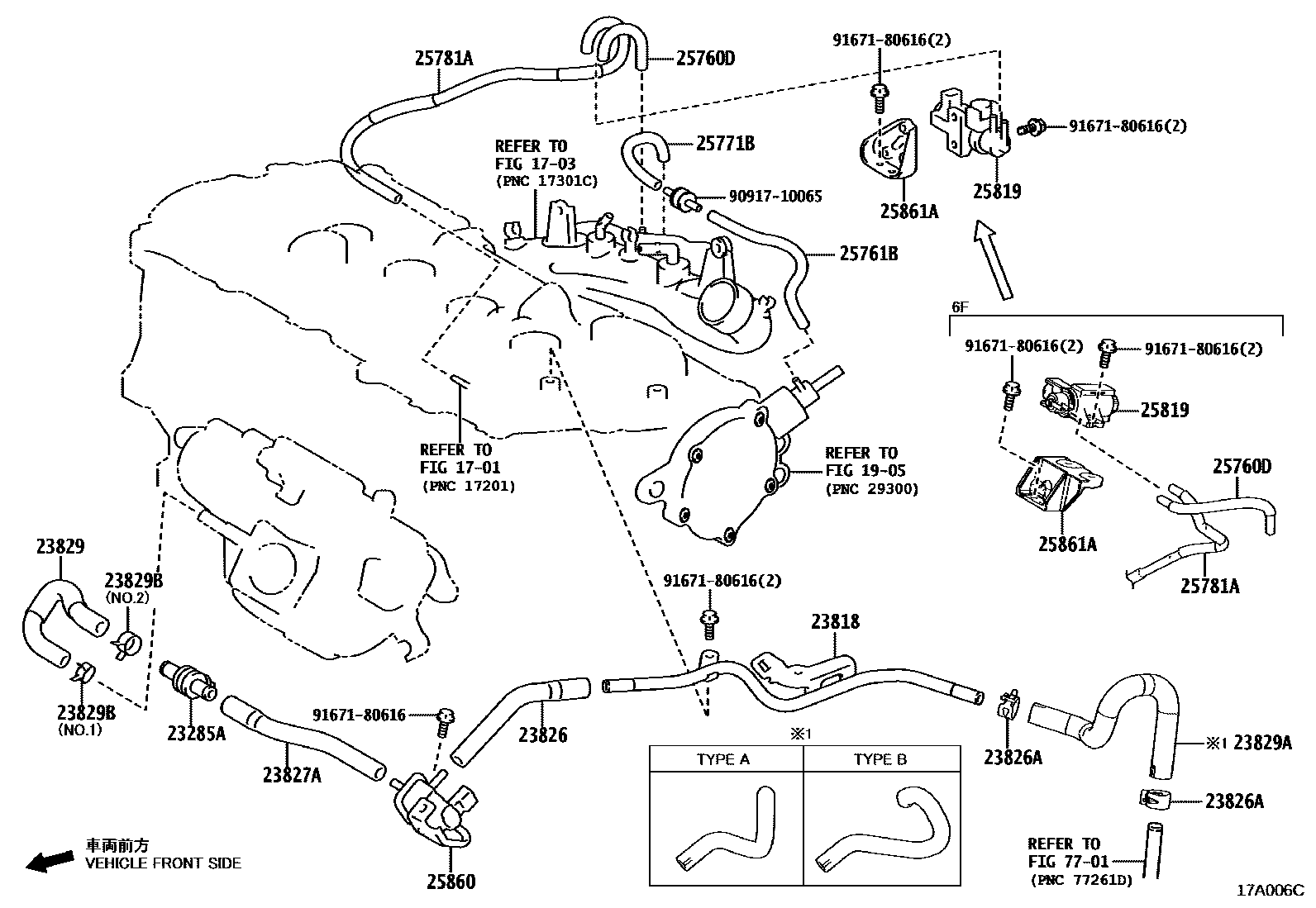

Parts diagram
1701
1703
1905
23285AVALVE, CHECK, NO.1
main25748-25030i¥1,460202301
main25748-36010i¥1,610201612-202212
sub25748-25030¥1,460
23818PIPE, FUEL VAPOR FEED
main23818-37030i¥3,030201612-201910
main23818-47020i¥3,410201612-201910
23826HOSE, FUEL VAPOR FEED, NO.1
main23826-37250i¥1,300201612-201910
main23826-47090i¥630201612-201910
23826ACLIP(FOR FUEL VAPOR FEED HOSE, NO.1)
main96136-41901i¥120201612-201910
23827AHOSE, FUEL VAPOR FEED, NO.2
main23827-37070i¥2,340201612-201910
main23827-47130i¥700201612-201910
23829HOSE, FUEL VAPOR FEED, NO.3
main23829-47010i¥1,250201612-201910
23829AHOSE, FUEL VAPOR FEED
main23826-37241i¥1,170201612-201910
main23826-47140i¥1,550201612-201801
main23826-47150i¥1,710201801-201910
main23826-47150i¥1,710201910
23829BCLIP(FOR FUEL VAPOR FEED HOSE)
main96136-41901i¥120201612-201910
main96136-42201i¥180201612-201910
25760DHOSE ASSY, VACUUM TRANSMITTING, NO.4
main25791-47010i¥710201612-201709
main25791-47020i¥690201709-201910
main25791-47020i¥690201910
25761BHOSE, VACCUM TRANSMITTING, NO.1
main25761-47010i¥880201612-201910
25771BHOSE, VACCUM TRANSMITTING, NO.2
main25771-47010i¥490201612-201910
25781AHOSE, VACUUM TRANSMITTING, NO.3
main25781-47010i¥1,810201612-201709
main25781-47020i¥1,620201709-201710
main25781-47040i¥3,100201710-201711
sub25781-47050¥2,590
main25781-47050i¥2,590201711-201910
25819VALVE ASSY, VACUUM REGULATING
main25819-0W010i¥8,400201612-202008
main25819-0W020i¥7,600201910
25860VALVE ASSY, VACUUM SWITCHING, NO.1
main25860-47050i¥3,840201612-201910
25861ABRACKET, VACUUM SWITCHING VALVE, NO.2
main25862-47010i¥750201612-202008
main25862-47020i¥2,200201910
7701
9091710065
main90917-10065¥730
9167180616
main91671-80616¥60

21 parts on this diagram · 2 diagrams in section
