Toyota C-HRSTEERING COLUMN & SHAFT

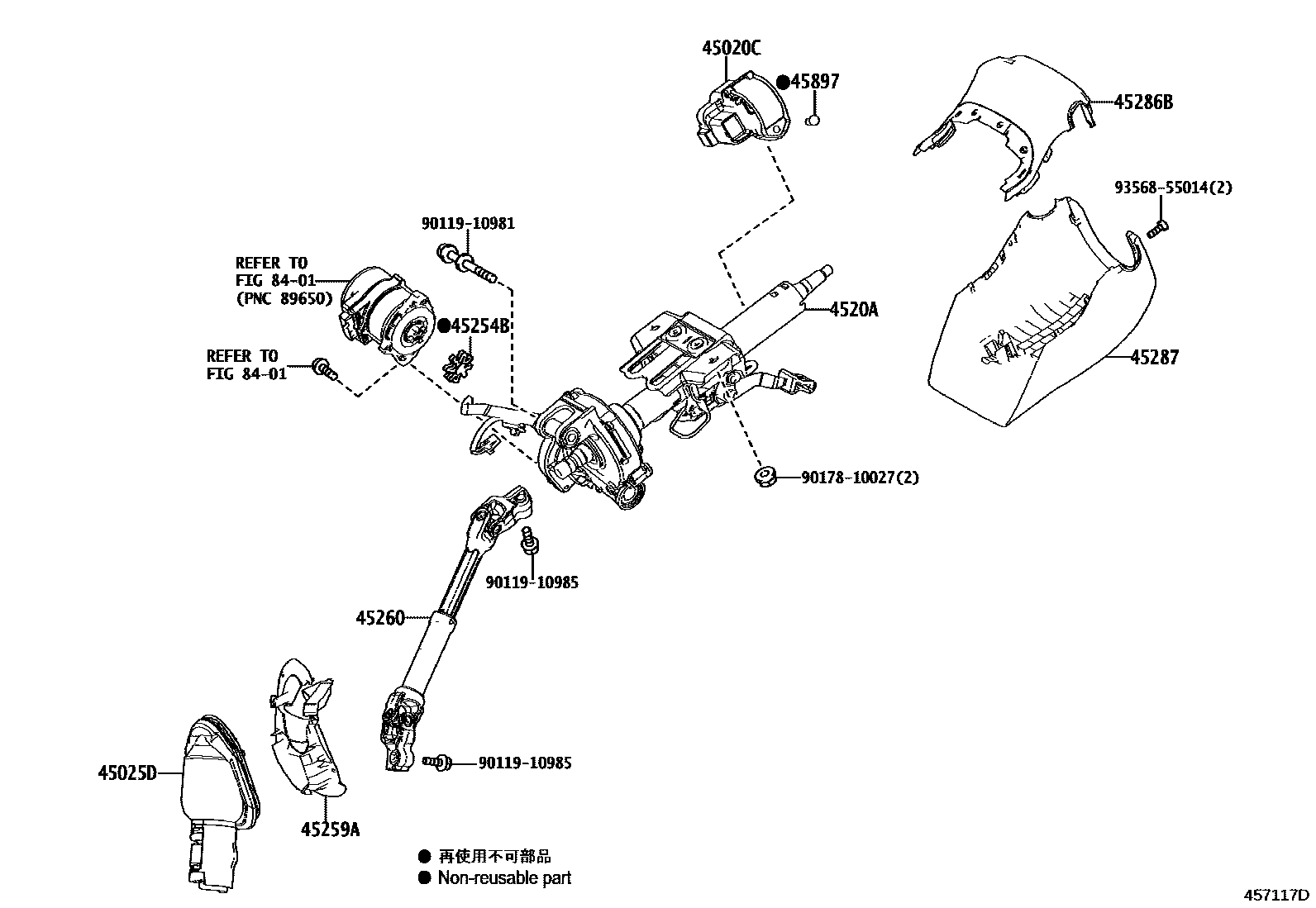

Parts diagram
45020CACTUATOR ASSY, STEERING LOCK(W/ECU)
main45020-30B20i¥14,300201612-202208
45025DCOVER SUB-ASSY, STEERING COLUMN HOLE, NO.1
main45025-10110i¥3,360201612-201910
4520ACOLUMN SUB-ASSY, ELECTRIC POWER STEERING
main4520A-10010i¥53,400201612-201910
main4520A-10010i¥53,400201910-202208
main4520A-47051i¥53,400202208
45254BDAMPER, ELECTRIC POWER STEERING MOTOR SHAFT
main45254-28040i¥220201612-201910
45259ASHEET, COLUMN HOLE COVER SILENCER
main45259-10010i¥1,690201612-201910
45260SHAFT ASSY, STEERING INTERMEDIATE, NO.2
main45260-10030i¥12,900201612-201910
45286BCOVER, STEERING COLUMN, UPR
main45286-10280-C1i201612-201910
BLACK,TRIM2#
main45286-10280-C1i201910
BLACK,TRIM2#,4#
45287COVER, STEERING COLUMN, LWR
main45024-10070-C1i201612-201910
BLACK,TRIM2#
main45024-10070-C1i201910
BLACK,TRIM2#,4#
45897BOLT, STEERING LOCK SET
main45897-12020i¥210201612-202208
8401
9011910981
main90119-10981¥190
9011910985
main90119-10985¥100
9017810027
main90178-10027¥100
9356855014
main93568-55014¥70

14 parts on this diagram · 1 diagram in section
