Toyota C-HRLOCK CYLINDER SET

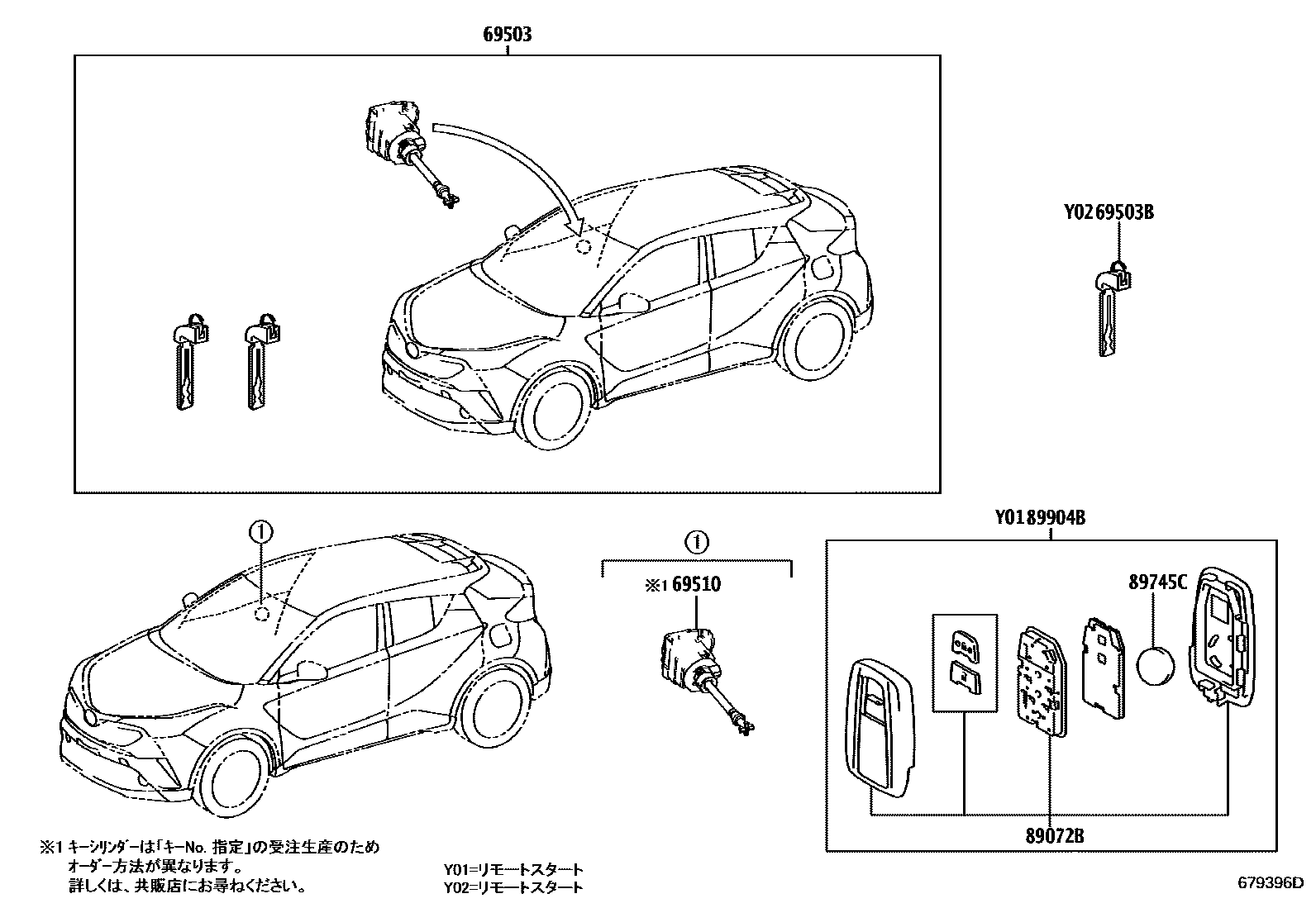

Parts diagram
69503CYLINDER SET, LOCK
main69005-10430i¥8,200201612-201910
69503BKEY, CUT
main69515-16100i¥7,100202011
main69515-47020i¥7,800201910-202010
sub69515-16100¥7,100
main69515-47020i¥7,800201612-202010
sub69515-16100¥7,100
69510CYLINDER ASSY, FRONT DOOR LOCK, RH
main69510-10090i¥11,500201612-201910
89072BHOUSING SET, DOOR CONTROL TRANSMITTER (FOR SMART KEY)
main89072-10010i¥5,300201612-201910
main89072-10020i¥6,400201612-202008
89745CBATTERY, TRANSMITTER
main89745-50020i¥440201612-201910
89904BTRANSMITTER SUB-ASSY, ELECTRICAL KEY
main89904-10010i¥20,900201612-202008
main89904-10011i¥17,400202008
main89904-10020i¥20,900201612-202008

6 parts on this diagram · 1 diagram in section
