Toyota C-HRREAR DISC BRAKE CALIPER & DUST COVER

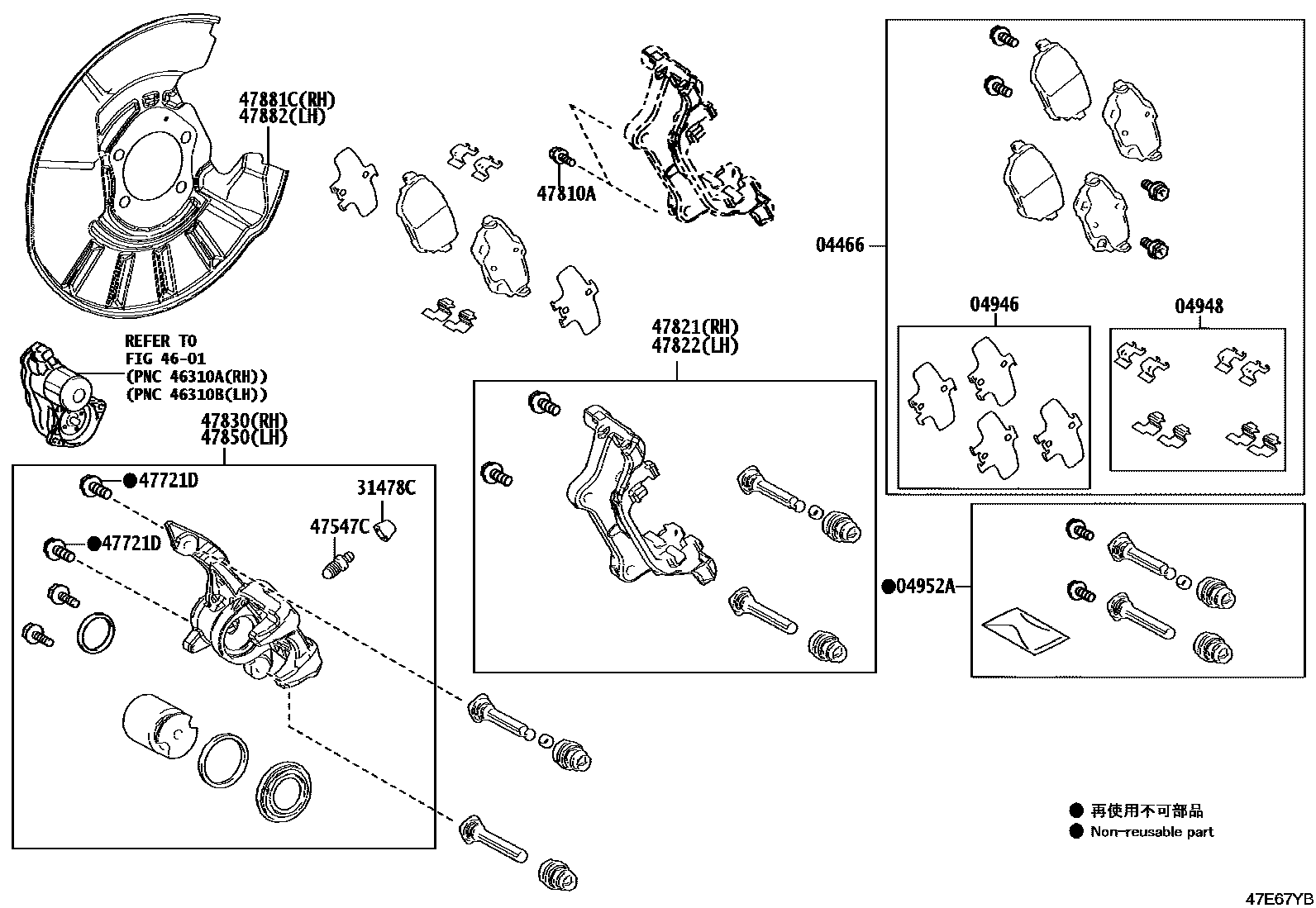

Parts diagram
04466PAD KIT, DISC BRAKE, REAR
main04466-F4030i202310
MARK NBK D6360
04946SHIM KIT, ANTI SQUEAL(FOR REAR DISC BRAKE)
main04946-F4030i202310
04948FITTING KIT, DISC BRAKE, REAR
main04948-02160i¥1,730202310
04952APIN KIT, REAR DISC BRAKE CYLINDER SLIDE
main04952-02221i¥2,030202310
31478CCAP, BLEEDER PLUG(FOR REAR DISC BRAKE)
main90069-39026i¥100202310
4601
47547CPLUG, BLEEDER(FOR REAR DISC BRAKE)
main90069-39025i¥190202310
47721DBOLT(FOR REAR DISC BRAKE CYLINDER MOUTING)
main47715-05060i¥750202310
sub47715-28060¥620
47810ABOLT, HEXAGON(FOR REAR CALIPER)
main90105-12174i¥130202310
47821MOUNTING, REAR DISC BRAKE CYLINDER, RH
main47821-F9020i202310
47822MOUNTING, REAR DISC BRAKE CYLINDER, LH
main47822-F9020i202310
47830CYLINDER ASSY, DISC BRAKE, REAR RH
main47830-F9010i202310
main47830-F9020i202310
47850CYLINDER ASSY, DISC BRAKE, REAR LH
main47850-F9010i202310
main47850-F9020i202310
47881CCOVER, DISC BRAKE DUST, REAR RH
main47881-F4060i202310
47882COVER, DISC BRAKE DUST, REAR LH
main47882-F4060i202310

15 parts on this diagram · 1 diagram in section
