Toyota C-HRCONSOLE BOX & BRACKET

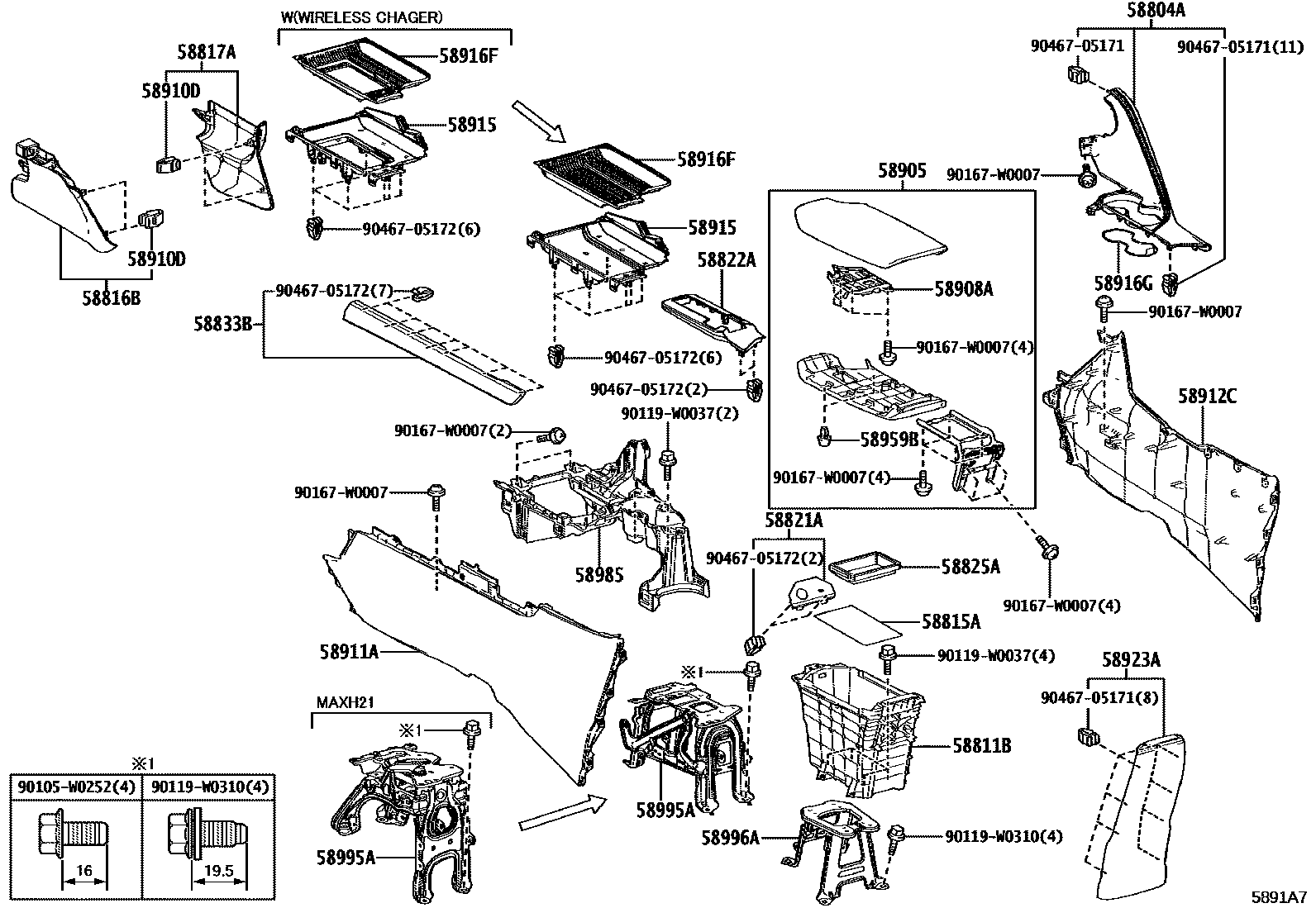

Parts diagram
58804APANEL SUB-ASSY, CONSOLE, UPPER
main58804-F4230-C3i202310
BLACK/LIGHT GUN METAL,TRIM2#
main58804-F4230-C4i202310
BLACK/PLATINUM,TRIM20,21
main58804-F4230-C5i202310
BLACK/LIQUID BLACK,TRIM20
main58804-F4230-C5i202310
BLACK/LIQUID BLACK,TRIM2#
main58804-F4240-C3i202310
BLACK/LIGHT GUN METAL,TRIM2#
main58804-F4240-C4i202310
BLACK/PLATINUM,TRIM20,21
main58804-F4240-C5i202310
BLACK/LIQUID BLACK,TRIM2#
main58804-F4240-C5i202310
BLACK/LIQUID BLACK,TRIM20
58811BBOX, CONSOLE
main58812-F4050i202310
58815ACARPET, CONSOLE BOX
main58815-F4050i202310
58816BINSERT, CONSOLE BOX
main58816-F4050-C0i202310
BLACK,TRIM2#
main58816-F4060-C0i202310
BLACK,TRIM2#
58817AINSERT, CONSOLE BOX, FRONT NO.2
main58817-F4050-C0i202310
BLACK,TRIM2#
main58817-F4060-C0i202310
BLACK,TRIM2#
58821APANEL, CONSOLE
main58821-F4030i202310
58822APANEL, CONSOLE, UPPER REAR
main58822-F4230i202310
main58822-F4240i202310
58825APOCKET, CONSOLE BOX
main58825-F4010i202310
58833BGARNISH, CONSOLE UPPER PANEL, NO.1
main58833-F4050-C1i202310
BLACK,TRIM2#
main58833-F4060-C1i202310
BLACK,TRIM2#
58905DOOR SUB-ASSY, CONSOLE COMPARTMENT
main58905-F4060-C1i202310
BLACK,TRIM2#
main58905-F4070-C1i202310
BLACK,TRIM2#
58908ALOCK SUB-ASSY, CONSOLE COMPARTMENT DOOR
main58908-F4050i202310
main58908-F4060i202310
58910DCLIP(FOR CONSOLE BOX)
main90467-05172i¥60202310
58911APANEL, BOX SIDE, NO.1
main58911-F4080-C0i202310
BLACK,TRIM2#
main58911-F4100-C0i202310
BLACK,TRIM2#
58912CPANEL, BOX SIDE, NO.2
main58912-F4080-C0i202310
BLACK,TRIM2#
main58912-F4100-C0i202310
BLACK,TRIM2#
58915PANEL, BOX BOTTOM
main58915-F4030i202310
main58915-F4040i202310
58916FMAT, BOX BOTTOM, NO.1
main58916-F4130i202310
main58916-F4150i202310
58916GMAT, BOX BOTTOM, NO.2
main58916-F4120i202310
main58916-F4140i202310
58923APANEL, CONSOLE REAR END
main58923-F4070-C0i202310
BLACK,TRIM2#
main58923-F4090-C0i202310
BLACK,TRIM2#
main58923-F4090-C0i202310
ACCESSORY CONNECTOR-USB(FRONT:1 & REAR:1),BLACK,TRIM2#
58959BCUSHION, CONSOLE COMPARTMENT DOOR
main58959-60060i¥100202310
58985RETAINER, CONSOLE BOX
main58985-F4050i202310
main58985-F4060i202310
58995ABRACKET, CONSOLE BOX MOUNTING, NO.1
main58995-F4100i202310
main58995-F4110i202310
main58995-F4120i202401
main58995-F4130i202401
58996ABRACKET, CONSOLE BOX MOUNTING, NO.2
main58996-F4070i202310
90105W0252
90119W0037
main90119-W0037¥60
90119W0310
90167W0007
main90167-W0007¥110
9046705171
main90467-05171¥60
9046705172
main90467-05172¥60

28 parts on this diagram · 2 diagrams in section
