Toyota C-HR (TUP)VACUUM PIPING

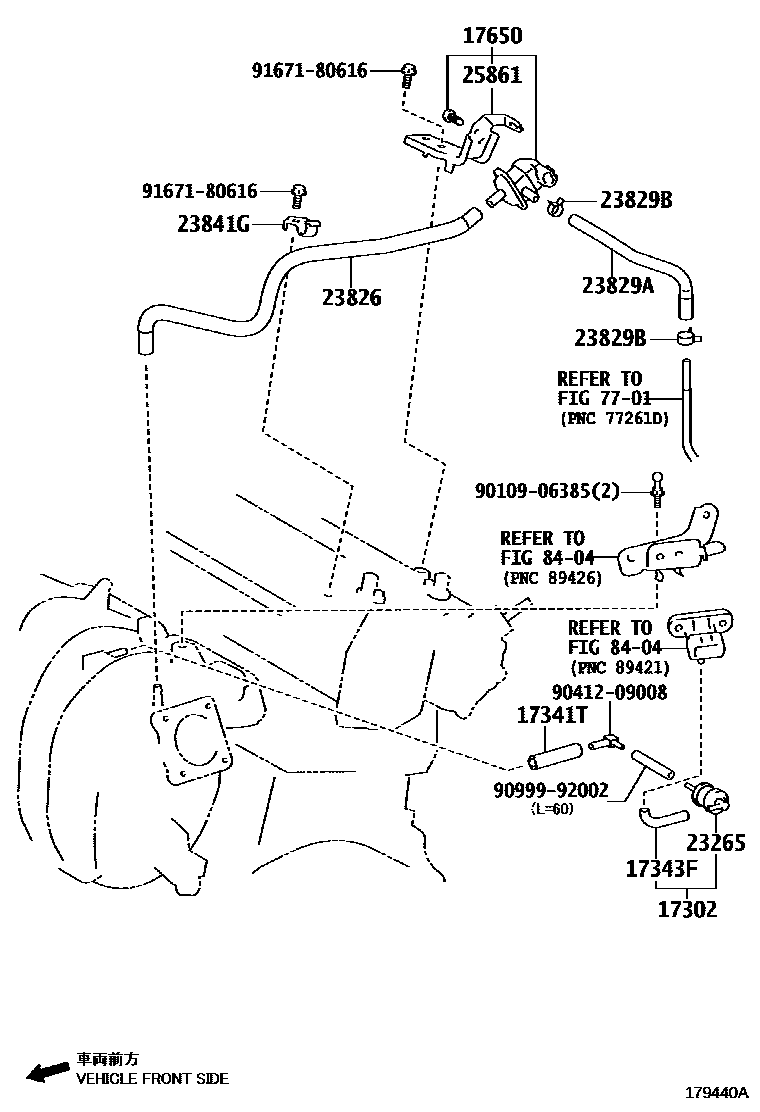

Parts diagram
17302HOSE SUB-ASSY, AIR
main17302-37010i¥1,530201702-202210
17341THOSE, AIR, NO.1
main17341-37070i¥530201702-202210
17343FHOSE, AIR, NO.3
main17343-37050i¥530201702-202210
17650VALVE ASSY, VACUUM SWITCHING
main25860-37060i201702-202210
23265FILTER, GAS, NO.1
main90917-11038i¥910201702-202210
23826HOSE, FUEL VAPOR FEED, NO.1
main23826-37280i201702-202210
23829AHOSE, FUEL VAPOR FEED
main23826-0T250i201702-202210
23829BCLIP(FOR FUEL VAPOR FEED HOSE)
main96136-41901i¥120201702-202210
23841GCLAMP, FUEL HOSE
main23841-0T060i201807-202210
MADE IN TMMNA
main23841-0T060i201702-201807
main23841-37180i201807-202210
MADE IN JAPAN
25861BRACKET, VACUUM SWITCHING VALVE
main25861-37050i201702-202210
7701
8404
9010906385
main90109-06385¥80
9041209008
main90412-09008¥270
9099992002
main90999-92002¥460
9167180616
main91671-80616¥60

16 parts on this diagram · 1 diagram in section
