Toyota C-HR (THP)REAR WASHER

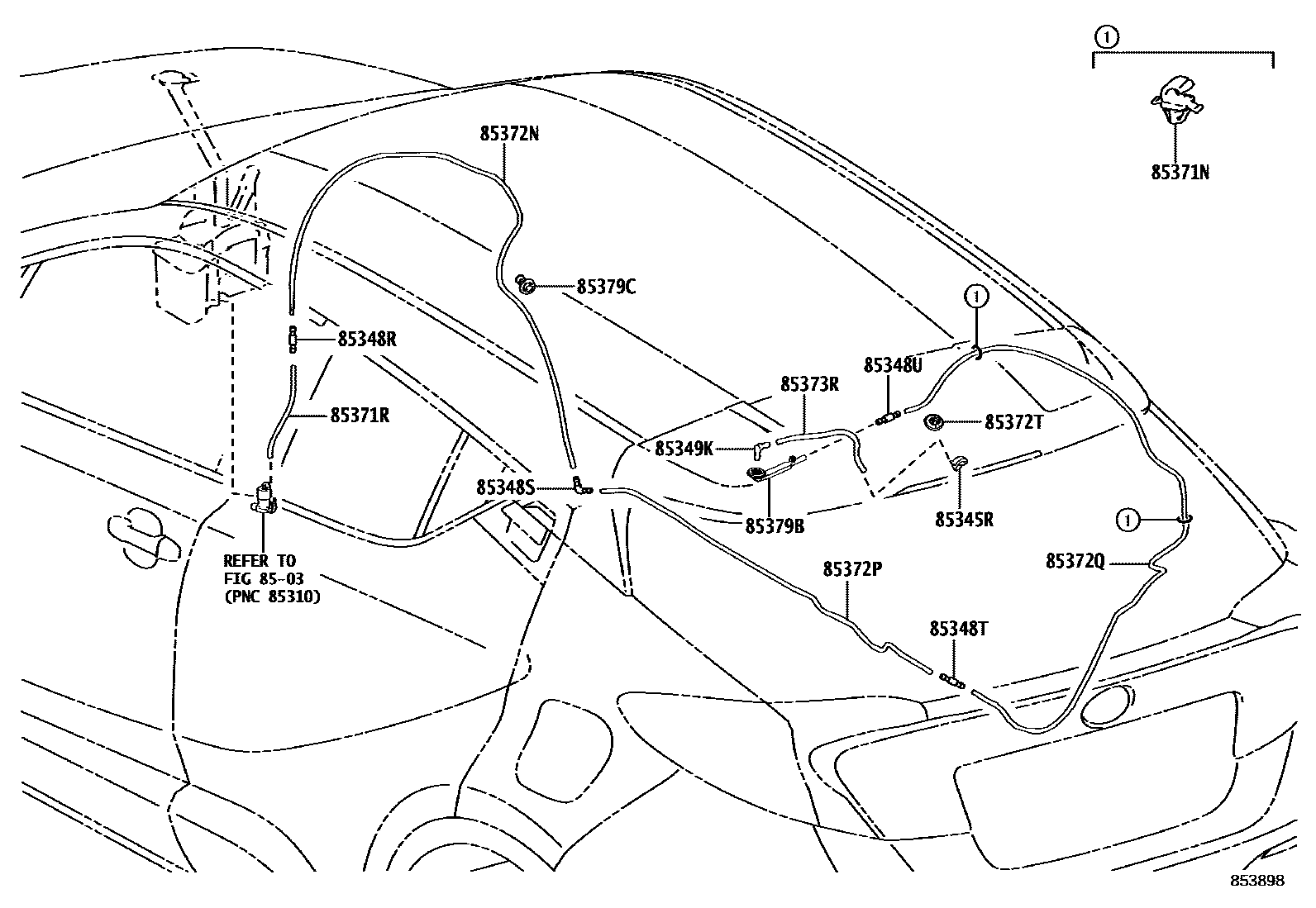

Parts diagram
8503
85345RNOZZLE, REAR WASHER
main85391-F4020i201802-202105
85348RJOINT, REAR WASHER HOSE, NO.1
main85375-02330i201802-202105
85348SJOINT, REAR WASHER ELBOW, NO.1
main85377-0D040i201802-202105
85348TJOINT, REAR WASHER HOSE, NO.2
main85375-02330i201802-202105
85348UJOINT, REAR WASHER HOSE, NO.3
main85375-02330i201802-202105
85349KJOINT, REAR WASHER ELBOW, NO.2
main85377-0D040i201802-202105
85371NCLAMP, REAR WASHER HOSE
main85371-12040i¥100201802-202105
85371RHOSE, REAR WASHER (FROM MOTOR TO JOINT)
main90099-33080i201802-202105
L=1450(*H,L=220)
85372NHOSE, REAR WASHER (FROM JOINT TO JOINT), NO.1
main90446-07001i201802-202105
L=1800(*H,L=1560)
85372PHOSE, REAR WASHER (FROM JOINT TO JOINT), NO.2
main90068-59173i201802-202105
L=1385
85372QHOSE, REAR WASHER (FROM JOINT TO JOINT), NO.3
main90068-59103i201802-202105
L=2230(*H,L=1950)
85372TGROMMET, WASHER
main85372-20020i¥390201802-202105
85373RHOSE, REAR WASHER (FROM JOINT TO NOZZLE)
main90068-33311i201802-202105
L=210
85379BGROMMET, WASHER, A
main85372-20040i201802-202105
85379CGROMMET, REAR WASHER HOSE NO.1
main85379-12850i¥0201802-202105

16 parts on this diagram · 1 diagram in section
