Toyota C-HR (JPP)FRONT DOOR LOCK & HANDLE

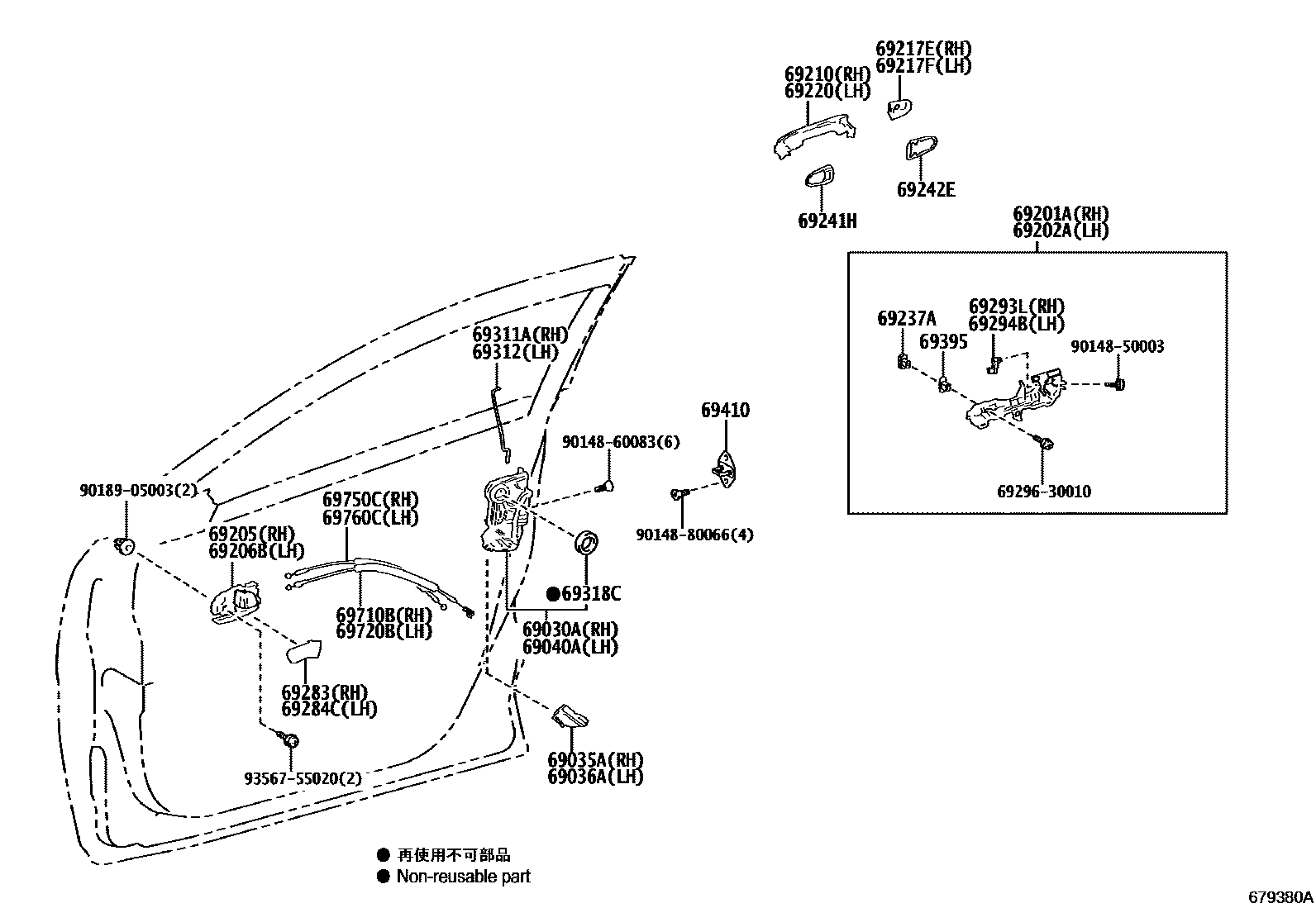

Parts diagram
69030ALOCK ASSY, FRONT DOOR W/MOTOR, RH
main69030-53120i201801-202212
69035ACOVER SUB-ASSY, FRONT DOOR LOCK, RH
main69035-30010i¥220201801-202212
69036ACOVER SUB-ASSY, FRONT DOOR LOCK, LH
main69036-30010i¥220201801-202212
69040ALOCK ASSY, FRONT DOOR W/MOTOR, LH
main69040-53130i¥11,300201801-202212
69201AFRAME SUB-ASSY, FRONT DOOR OUTSIDE HANDLE, RH
main69201-62010i¥3,740201801-202212
69202AFRAME SUB-ASSY, FRONT DOOR OUTSIDE HANDLE, LH
main69202-62010i¥3,740201801-202212
69205HANDLE SUB-ASSY, FRONT DOOR INSIDE, RH
main69205-10100-C1i201910-202212
BLACK,TRIM2#,4#,8#
main69205-10100-C1i201910-202212
BLACK,TRIM2#,8#
main69205-10100-C1i201801-202212
BLACK,TRIM2#
69206BHANDLE SUB-ASSY, FRONT DOOR INSIDE, LH
main69206-10100-C1i201910-202212
BLACK,TRIM2#,8#
main69206-10100-C1i201801-202212
BLACK,TRIM2#
main69206-10100-C1i201910-202212
BLACK,TRIM2#,4#,8#
69210HANDLE ASSY, FRONT DOOR, OUTSIDE RH
main69210-28090-A0i201910-202109
WHITE PEARL CS.,070 ,2NA
main69210-28090-A5i202109-202212
PLATINUM WHITE PEARL MC.,089 ,2VP
main69210-28090-B2i201910-202212
GRAY ME.,1G3 ,2NB
main69210-28090-B4i201910-202212
METAL STREAM ME,1K0 ,2NK
main69210-28090-C0i202008-202212
BLACK,2NA ,2NB ,2TB ,2VP
main69210-28090-C4i201910-202212
BLACK MC.,209 ,2TA
main69210-28090-D7i201910-202212
EMOTIONAL RED 2,2TB ,3U5
main69210-28090-E2i201910-202012
ORANGE ME.,2TC ,4R8
main69210-28090-G3i201910-202208
OXIDE BRONZE ME.,6X1
main69210-28090-J5i201910-202208
NEBULA BLUE ME.,2NH ,8X2
main69211-52901i¥2,570201801-202212
PAINT REQ.
69217ECOVER, FRONT DOOR OUTSIDE HANDLE, RH
main69217-52040-A1i201910-202109
WHITE PEARL CS.,070 ,2NA
sub69217-52040¥800
main69217-52040-A6i202109-202212
PLATINUM WHITE PEARL MC.,089 ,2VP
sub69217-52040¥800
main69217-52040-C0i201910-202212
BLACK MC.,209 ,2TA
sub69217-52040¥800
main69217-52040-E7i201910-202012
ORANGE ME.,2TC ,4R8
sub69217-52040¥800
main69217-52040-G6i201910-202208
OXIDE BRONZE ME.,6X1
sub69217-52040¥800
main69217-52040-P1i201910-202212
METAL STREAM ME,1K0 ,2NK
sub69217-52040¥800
main69217-52040-V0i201910-202208
NEBULA BLUE ME.,2NH ,8X2
sub69217-52040¥800
main69217-52040-X2i201910-202212
EMOTIONAL RED 2,2TB ,3U5
sub69217-52040¥800
main69217-52902i201801-202212
LESS COLOR
69217FCOVER, FRONT DOOR OUTSIDE HANDLE, LH
main69217-52030-A1i201910-202109
WHITE PEARL CS.,070 ,2NA
sub69217-52030¥410
main69217-52030-A6i202109-202212
PLATINUM WHITE PEARL MC.,089 ,2VP
sub69217-52030¥410
main69217-52030-C0i201910-202212
BLACK MC.,209 ,2TA
sub69217-52030¥410
main69217-52030-E7i201910-202012
ORANGE ME.,2TC ,4R8
sub69217-52030¥410
main69217-52030-G6i201910-202208
OXIDE BRONZE ME.,6X1
sub69217-52030¥410
main69217-52030-P1i201910-202212
METAL STREAM ME,1K0 ,2NK
sub69217-52030¥410
main69217-52030-V0i201910-202208
NEBULA BLUE ME.,2NH ,8X2
sub69217-52030¥410
main69217-52030-X2i201910-202212
EMOTIONAL RED 2,2TB ,3U5
sub69217-52030¥410
main69217-52901i¥420201801-202212
LESS COLOR
69220HANDLE ASSY, FRONT DOOR OUTSIDE, LH
main69210-28090-A0i201910-202109
WHITE PEARL CS.,070 ,2NA
main69210-28090-A5i202109-202212
PLATINUM WHITE PEARL MC.,089 ,2VP
main69210-28090-B2i201910-202212
GRAY ME.,1G3 ,2NB
main69210-28090-B4i201910-202212
METAL STREAM ME,1K0 ,2NK
main69210-28090-C0i202008-202212
BLACK,2NA ,2NB ,2TB ,2VP
main69210-28090-C4i201910-202212
BLACK MC.,209 ,2TA
main69210-28090-D7i201910-202212
EMOTIONAL RED 2,2TB ,3U5
main69210-28090-E2i201910-202012
ORANGE ME.,2TC ,4R8
main69210-28090-G3i201910-202208
OXIDE BRONZE ME.,6X1
main69210-28090-J5i201910-202208
NEBULA BLUE ME.,2NH ,8X2
main69211-52901i¥2,570201801-202212
PAINT REQ.
69237ANUT, FRONT DOOR HANDLE
main69237-62010i¥160201801-202212
sub69237-0E010¥220
69241HPAD, FRONT DOOR OUTSIDE HANDLE, FRONT
main69241-10070i¥450201801-202212
69242EPAD, FRONT DOOR OUTSIDE HANDLE, REAR
main69242-52030i¥400201801-202212
69283PLUG, FRONT DOOR INSIDE HANDLE BEZEL, RH
main69283-30060-C2i201910-202212
BLACK,TRIM2#,4#,8#
sub69283-30060¥530
main69283-30060-C2i201910-202212
BLACK,TRIM2#,8#
sub69283-30060¥530
main69283-30060-C2i201801-202212
BLACK,TRIM2#
sub69283-30060¥530
69284CPLUG, FRONT DOOR INSIDE HANDLE BEZEL, LH
main69284-30060-C2i201910-202212
BLACK,TRIM2#,4#,8#
sub69284-30060¥530
main69284-30060-C2i201801-202212
BLACK,TRIM2#
sub69284-30060¥530
main69284-30060-C2i201910-202212
BLACK,TRIM2#,8#
sub69284-30060¥530
69293LSNAP, FRONT DOOR OUTSIDE HANDLE, RH
main69293-12030i¥160201801-202212
69294BSNAP, FRONT DOOR OUTSIDE HANDLE, LH
main69293-12040i¥160201801-202212
69311AROD, FRONT DOOR LOCK OPEN, RH
main69311-10060i¥460201801-202212
69312ROD, FRONT DOOR LOCK OPEN, LH
main69312-10060i¥460201801-202212
69318CSEAL, DOOR LOCK WIRING HARNESS
main69318-51010i¥120201801-202212
69395BUSH(FOR DOOR OUTSIDE HANDLE)
main69239-62010i¥100201801-202212
69410PLATE ASSY, FRONT DOOR LOCK STRIKER
main69410-47010i¥1,060201801-202212
69710BCABLE ASSY, FRONT DOOR LOCK REMOTE CONTROL, RH
main69710-10050i¥1,160201801-202212
69720BCABLE ASSY, FRONT DOOR LOCK REMOTE CONTROL, LH
main69710-10050i¥1,160201801-202212
69750CCABLE ASSY, FRONT DOOR INSIDE LOCKING, RH
main69750-10010i¥1,160201801-202212
69760CCABLE ASSY, FRONT DOOR INSIDE LOCKING LH
main69750-10010i¥1,160201801-202212
6929630010SCREW, DOOR INSIDE HANDLE
main69296-30010¥90
9014850003
main90148-50003¥60
9014860083
main90148-60083¥60
9014880066
main90148-80066¥60
9018905003
main90189-05003¥130
9356755020
main93567-55020¥70

34 parts on this diagram · 1 diagram in section
