Toyota C-HR (JPP)VENTILATION HOSE

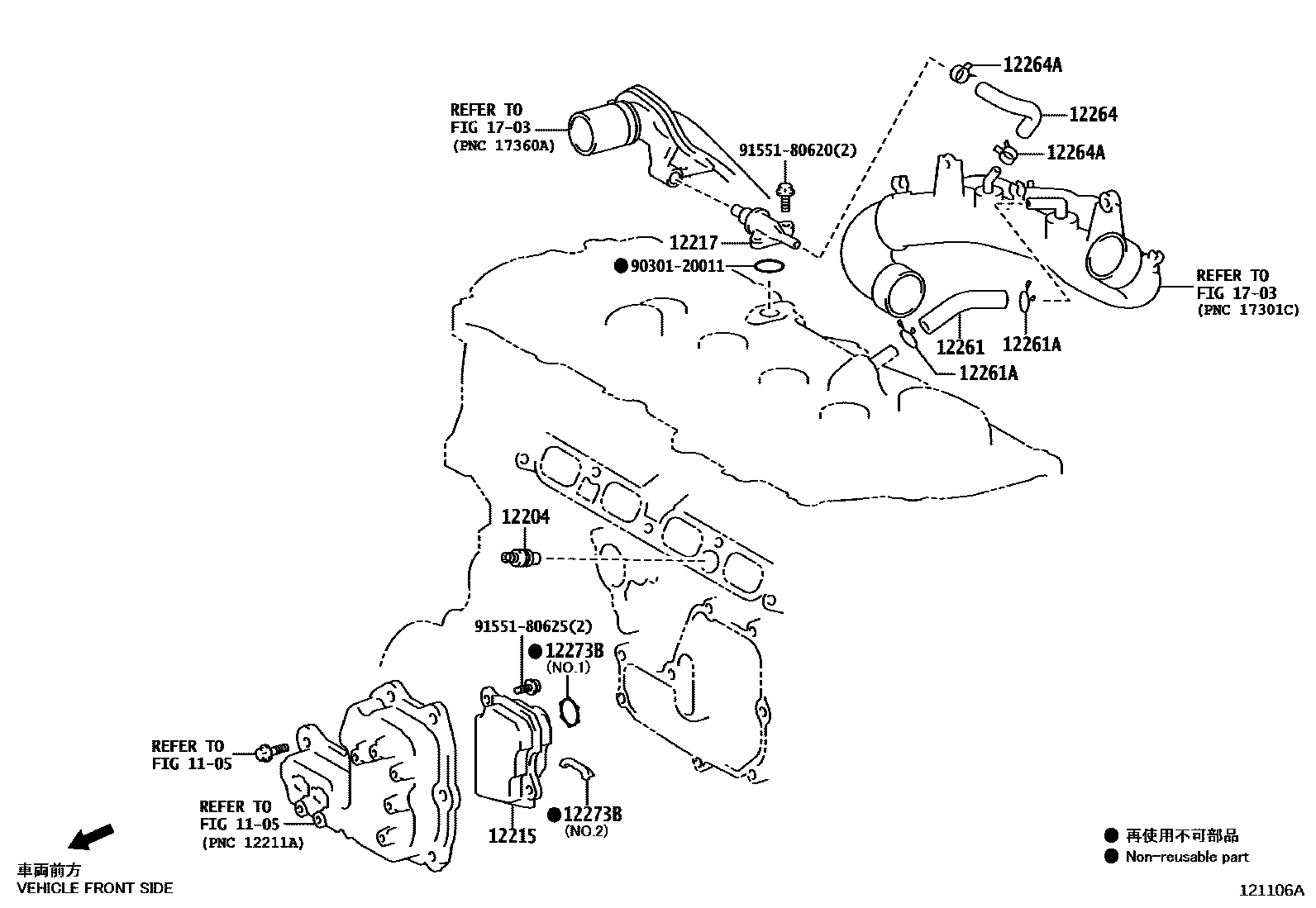

Parts diagram
1105
12204VALVE SUB-ASSY, VENTILATION
main12204-37070i201910
main12204-47080i¥880201612-201910
main12204-47080i¥880201910
12215SEPARATOR, CASE
main12215-47010i¥2,080201612-201910
main12215-47010i¥2,080201910
12217EJECTOR, VENTILATION
main12217-47010i¥1,810201612-201910
main12217-47010i¥1,810201910
12261HOSE, VENTILATION
main12261-37070i¥1,430201910
main12261-47110i¥510201612-201910
main12261-47110i¥510201910
12261ACLIP OR CLAMP(FOR VENTILATION HOSE)
main90467-15120i¥100201910
main90467-22010i¥130201910
main90467-22010i¥130201612-201910
12264HOSE, VENTILATION, NO.4
main12264-47010i¥950201612-201910
main12264-47010i¥950201910
12264ACLIP(FOR VENTILATION HOSE)
main96137-41901i¥160201612-201910
main96137-41901i¥160201910
12273BGASKET, OIL SEPARATOR
main12273-47010i¥380201612-201910
NO.1:REFER ILLUST.
main12273-47010i¥380201910
NO.1:REFER ILLUST.
main12273-47020i¥380201612-201910
NO.2:REFER ILLUST.
main12273-47020i¥380201910
NO.2:REFER ILLUST.
1703
9030120011
main90301-20011¥190
9155180620
main91551-80620¥60
9155180625
main91551-80625¥60

13 parts on this diagram · 2 diagrams in section
