Toyota C-HR (JPP)EXHAUST PIPE

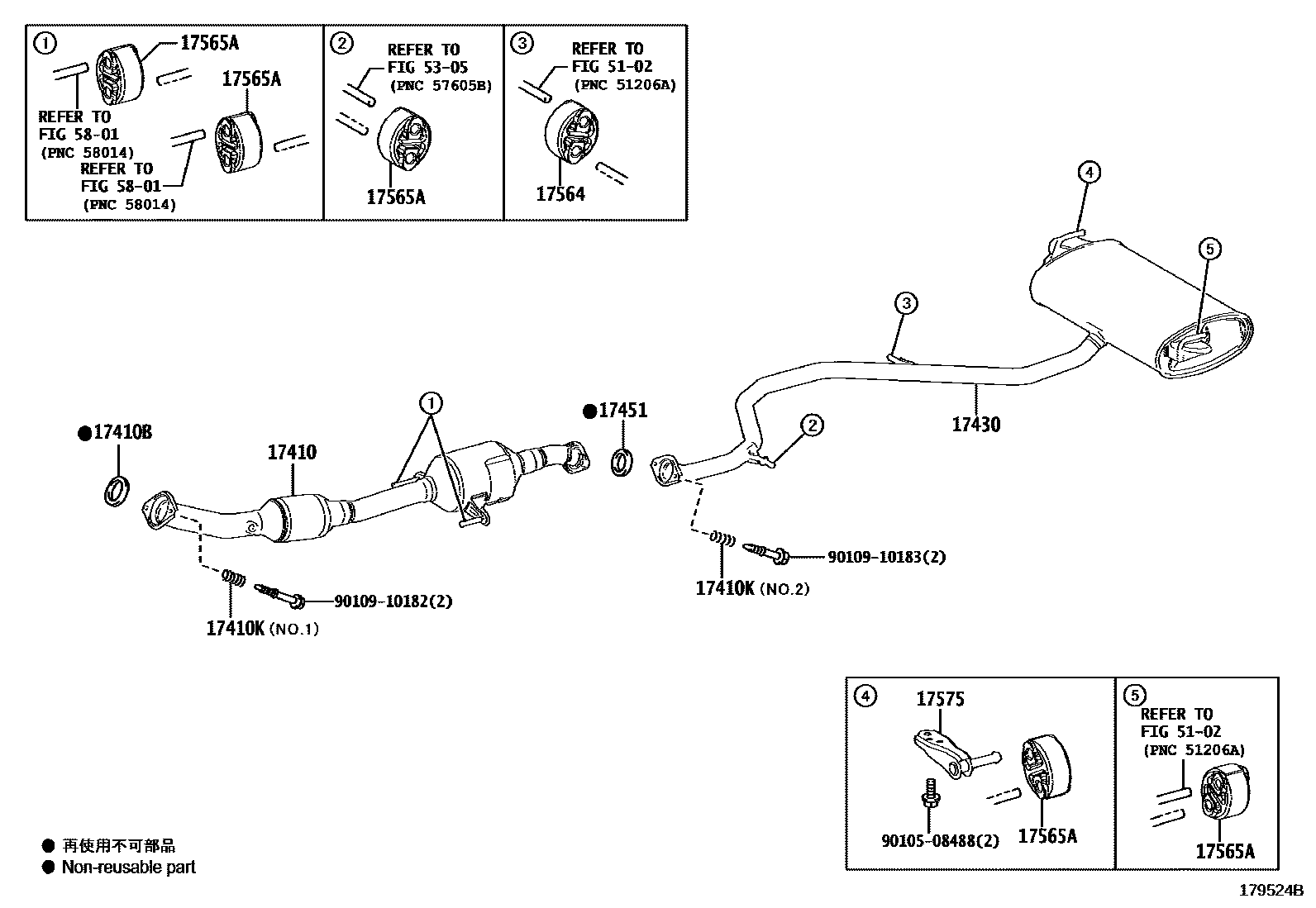

Parts diagram
17410PIPE ASSY, EXHAUST, FRONT
main17410-37C80i201910-202004
PNC17451=BLACK
sub17451-24010¥1,360
sub17451-24020¥720
main17410-37C81i202004
PNC 17451=GREEN
main17410-47260i201612-201805
main17410-47330i¥10,300201612-201910
main17410-47340i¥56,700201805-201910
17410BGASKET, EXHAUST PIPE
main17451-24010i¥1,360202004
PAINTED=GREEN
main17451-28040i¥1,510201910-202311
PAINTED=BLACK
sub17451-28041¥1,510
main17451-28040i¥1,510201612-201910
sub17451-28041¥1,510
main17451-28041i¥1,510202311
PAINTED=BLACK
main90917-06089i¥500201612-201910
17410KSPRING, EXHAUST PIPE
main90501-35035i¥200201612-201910
NO.2
main90501-35037i¥200201612-201910
NO.1
17430PIPE ASSY, EXHAUST, TAIL
main17430-37A30i¥29,700201910
main17430-47250i201612-201805
main17430-47260i¥32,100201612-201910
main17430-47300i¥29,700201805-201910
17451GASKET, EXHAUST PIPE
main17451-23042i¥790201910-202311
PAINTED=BLACK
sub17451-23043¥720
main17451-23042i¥790201612-201910
sub17451-23043¥720
main17451-23043i¥720202311
PAINTED=BLACK
main17451-24020i¥720202004
PAINTED=GREEN
main90917-06089i¥500201612-201910
17564SUPPORT,EXHAUST PIPE, NO.4
main17565-28010i¥670201612-201910
17565ASUPPORT, EXHAUST PIPE, NO.4
main17565-22040i¥670201612-201703
MARK=YELLOW
main17565-22040i¥670201612-201910
main17566-37010i¥910201612-201703
MARK=PINK
17575BRACKET, EXHAUST PIPE SUPPORT, NO.5
main17575-37030i¥590201612-201910
5102
5305
5801
9010508488
main90105-08488¥80
9010910182
main90109-10182¥190
9010910183
main90109-10183¥190

14 parts on this diagram · 3 diagrams in section
