Toyota C-HR(CHINA)MOUNTING

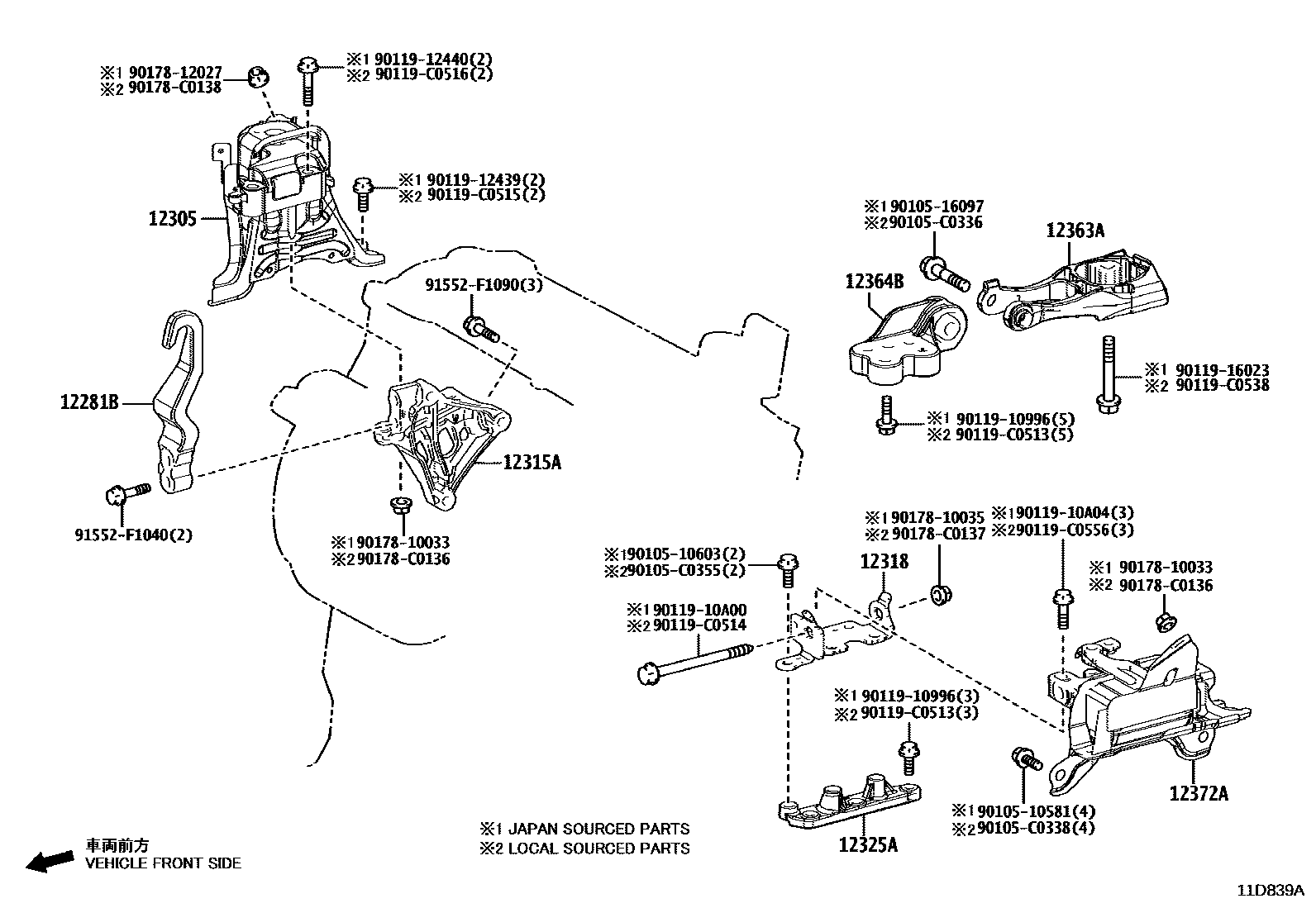

Parts diagram
12281BHANGER, ENGINE, NO.1
main12281-25030i¥4,100201808-201908
*132
main12281-F2010i201908
*600
main12281-F2010i202106
12305INSULATOR SUB-ASSY, ENGINE MOUNTING, RH
main12305-F2020i201808-201902
main12305-F2021i201903-202106
main12305-F2110i202106
12315ABRACKET, ENGINE MOUNTING, RH(FOR TRANSVERSE ENGINE)
main12315-24010i¥3,780201808-201908
*132
sub12315-24011¥3,440
main12315-F2080i201908-202105
*600
main12315-F2080i201908-202105
ENGINE-M20A-FKS,*600
main12315-F2090i202106
*600
12318STAY, ENGINE MOUNTING, LH
main12318-F2030i201808-202106
12325ABRACKET, ENGINE MOUNTING, LH(FOR TRANSVERSE ENGINE)
main12325-F2020i201808-202106
main12325-F2120i202106
12363AROD, ENGINE MOVING CONTROL
main12363-F2020i201808-202106
main12363-F2070i202106
12364BROD, ENGINE MOVING CONTROL, NO.2
main12364-F2020i201808-202106
12372AINSULATOR, ENGINE MOUNTING, LH(FOR TRANSVERSE ENGINE)
main12372-24030i¥10,100202106
main12372-F2030i201808-202106
main12372-F2140i202106
9010510581
main90105-10581¥100
9010510603
main90105-10603¥100
9010516097
main90105-16097¥430
90105C0336
90105C0338
90105C0355
9011910996
main90119-10996¥120
9011910A00
main90119-10A00¥240
9011910A04
main90119-10A04¥210
9011912439
main90119-12439¥190
9011912440
main90119-12440¥240
9011916023
main90119-16023¥490
90119C0513
90119C0514
90119C0515
90119C0516
90119C0538
90119C0556
9017810033
main90178-10033¥100
9017810035
main90178-10035¥100
9017812027
main90178-12027¥100
90178C0136
90178C0137
90178C0138
91552F1040
main91552-F1040¥120
91552F1090
main91552-F1090¥190

34 parts on this diagram · 3 diagrams in section
