Toyota BZ3REAR SPRING & SHOCK ABSORBER

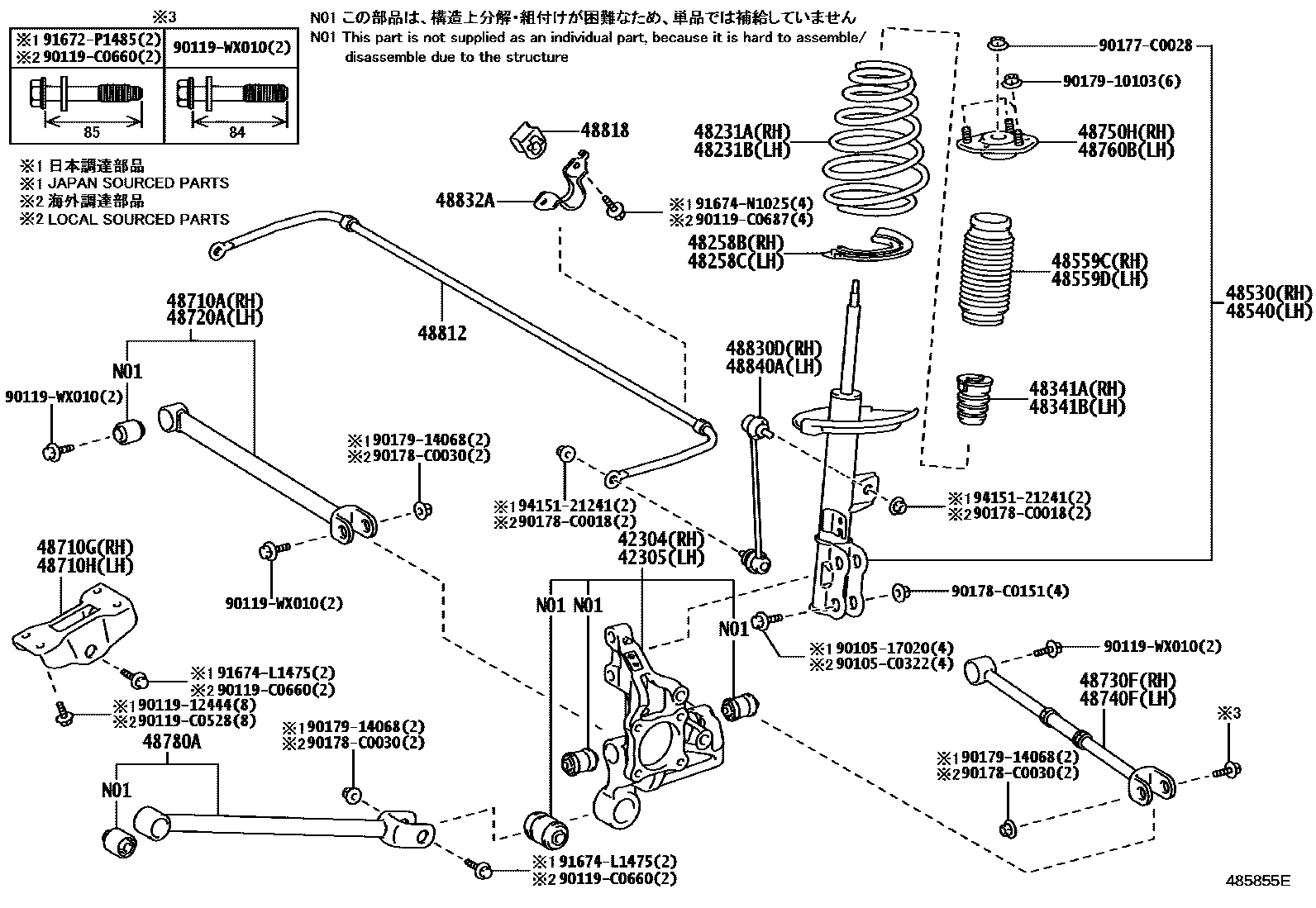

Parts diagram
42304CARRIER SUB-ASSY, REAR AXLE, RH
main42304-03020i202301
42305CARRIER SUB-ASSY, REAR AXLE, LH
main42305-03020i202301
48231ASPRING, COIL, REAR RH
main48231-03030i202301
main48231-03040i202301
48231BSPRING, COIL, REAR LH
main48231-03030i202301
main48231-03040i202301
48258BINSULATOR, REAR COIL SPRING, LOWER RH
main48258-03020i202301
48258CINSULATOR, REAR COIL SPRING, LOWER LH
main48258-03020i202301
48341ABUMPER, REAR SPRING, NO.1 RH
main48341-03010i202301
48341BBUMPER, REAR SPRING, NO.1 LH
main48341-03010i202301
48530ABSORBER ASSY, SHOCK, REAR RH
main48530-8Z260i202301
MARK 48530-03050
main48530-8Z270i202301
MARK 48530-03060
48540ABSORBER ASSY, SHOCK, REAR LH
main48540-09D90i202301
MARK 48540-03050
main48540-09E00i202301
MARK 48540-03060
48559CCOVER, REAR SHOCK ABSORBER DUST, RH NO.1
main48559-03020i202301
48559DCOVER, REAR SHOCK ABSORBER DUST, LH NO.1
main48559-03020i202301
48710AARM ASSY, REAR SUSPENSION, NO.1 RH
main48710-03020i202301-202408
main48710-03030i202408
48710GBRACKET, TRAILING ARM, RH
main48783-03020i202301
48710HBRACKET, TRAILING ARM, LH
main48783-03030i202301
48720AARM ASSY, REAR SUSPENSION, NO.1 LH
main48710-03020i202301-202408
main48710-03030i202408
48730FARM ASSY, REAR SUSPENSION, NO.2 RH
main48730-03030i202301
48740FARM ASSY, REAR SUSPENSION, NO.2 LH
main48730-03030i202301
48750HSUPPORT ASSY, REAR SUSPENSION, RH
main48750-03020i202301
48760BSUPPORT ASSY REAR SUSPENSION, LH
main48750-03030i202301
48780AROD ASSY, STRUT, REAR
main48780-03011i202301
48812BAR, STABILIZER, REAR
main48812-03021i202301
48818BUSH, STABILIZER, REAR
main48818-03011i202301
48830DLINK ASSY, REAR STABILIZER, RH
main48830-03010i202301
48832ABRACKET, REAR STABILIZER BAR, NO.1
main48832-03010i202301
48840ALINK ASSY, REAR STABILIZER, LH
main48830-03010i202301
9010517020
main90105-17020¥360
90105C0322
9011912444
main90119-12444¥190
90119C0528
90119C0660
90119C0687
90119WX010
90177C0028
90178C0018
90178C0030
90178C0151
9017910103
main90179-10103¥110
9017914068
main90179-14068¥120
91672P1485
91674L1475
91674N1025
main91674-N1025¥120
9415121241
main94151-21241¥100

43 parts on this diagram · 1 diagram in section
