Toyota BZ3REAR DOOR LOCK & HANDLE

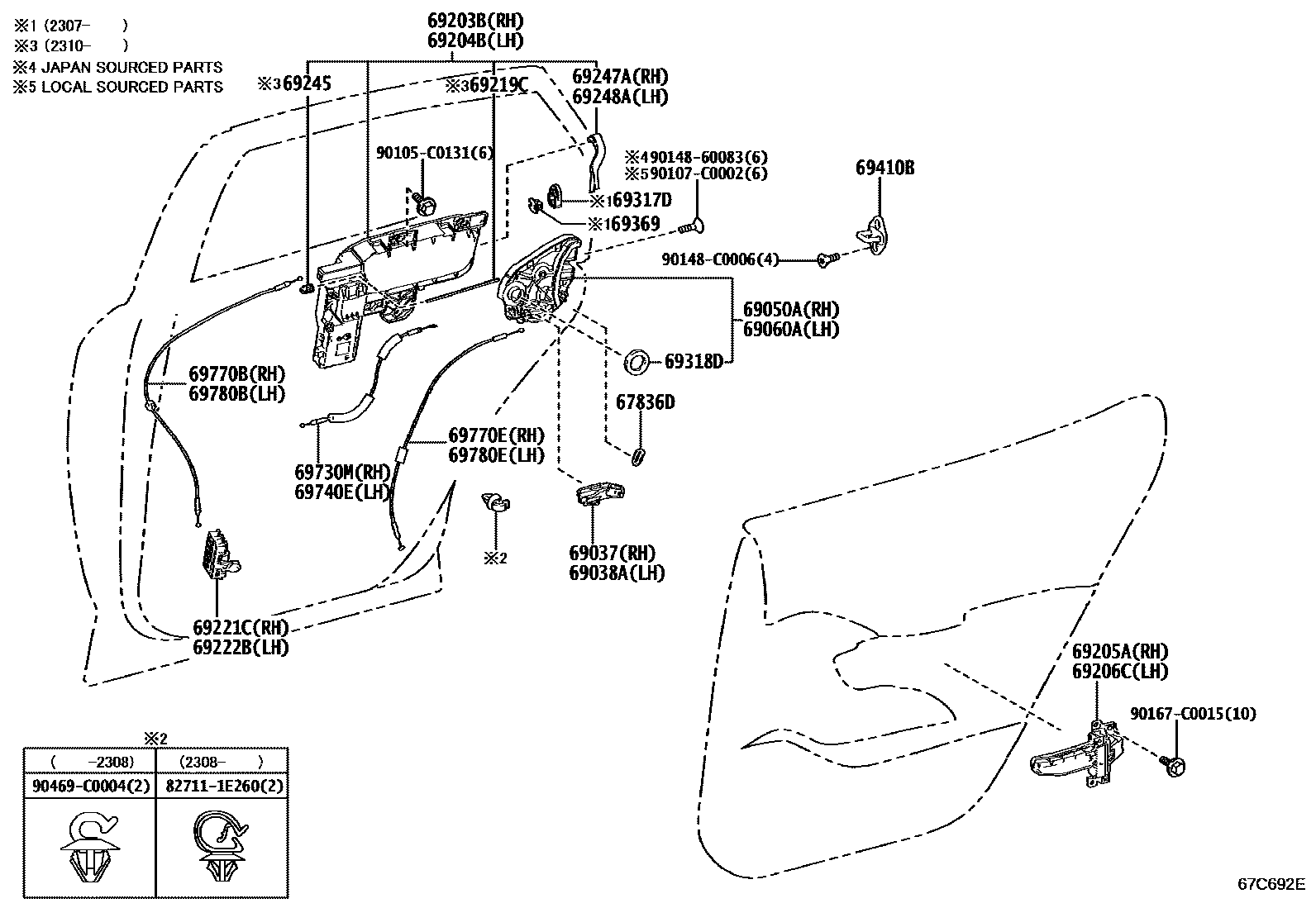

Parts diagram
67836DCOVER, REAR DOOR LOCK CHILD PROTECTION
main67836-02040i202301
69037COVER SUB-ASSY, REAR DOOR LOCK, RH
main69037-0R010i202301
69038ACOVER SUB-ASSY, REAR DOOR LOCK, LH
main69038-0R010i202301
69050ALOCK ASSY, REAR DOOR W/MOTOR, RH
main69050-03010i202301
69060ALOCK ASSY, REAR DOOR W/MOTOR, LH
main69060-03010i202301
69203BHANDLE SUB-ASSY, REAR DOOR, OUTSIDE RH
main69203-03010-A0i202301-202307
PLATINUM WHITE PEARL MC.,089 ,2PU
main69203-03010-B0i202301-202307
METAL STREAM ME,1K0 ,2UY
main69203-03010-B1i202301-202307
PRECIOUS METAL,1L5 ,2YV
main69203-03010-C0i202301-202307
BLACK MC.,209
main69203-03010-D0i202301-202307
RED M.M.,2NU ,3R3
main69203-03010-E0i202301-202307
SILKY BROWN CS.,2YW ,4Y9
main69203-03011-A0i202307-202401
PLATINUM WHITE PEARL MC.,089 ,2PU
main69203-03011-B0i202307-202401
METAL STREAM ME,1K0 ,2UY
main69203-03011-B1i202307-202401
PRECIOUS METAL,1L5 ,2YV
main69203-03011-C0i202307-202401
BLACK MC.,209
main69203-03011-D0i202307-202401
RED M.M.,2NU ,3R3
main69203-03011-E0i202307-202401
SILKY BROWN CS.,2YW ,4Y9
main69203-03012-A0i202402-202406
PLATINUM WHITE PEARL MC.,089 ,2PU
main69203-03012-B0i202402-202406
METAL STREAM ME,1K0 ,2UY
main69203-03012-B1i202402-202406
PRECIOUS METAL,1L5 ,2YV
main69203-03012-C0i202402-202406
BLACK MC.,209
main69203-03012-D0i202402-202406
RED M.M.,2NU ,3R3
main69203-03012-E0i202402-202406
SILKY BROWN CS.,2YW ,4Y9
main69203-03013-A0i202407
PLATINUM WHITE PEARL MC.,089 ,2PU
main69203-03013-B0i202407
METAL STREAM ME,1K0 ,2UY
main69203-03013-B1i202407
PRECIOUS METAL,1L5 ,2YV
main69203-03013-C0i202407
BLACK MC.,209
main69203-03013-D0i202407
RED M.M.,2NU ,3R3
main69203-03013-D1i202407
EMOTIONAL RED 2,2SZ ,3U5
main69203-03013-E0i202407
SILKY BROWN CS.,2YW ,4Y9
69204BHANDLE SUB-ASSY, REAR DOOR, OUTSIDE LH
main69204-03010-A0i202301-202307
PLATINUM WHITE PEARL MC.,089 ,2PU
main69204-03010-B0i202301-202307
METAL STREAM ME,1K0 ,2UY
main69204-03010-B1i202301-202307
PRECIOUS METAL,1L5 ,2YV
main69204-03010-C0i202301-202307
BLACK MC.,209
main69204-03010-D0i202301-202307
RED M.M.,2NU ,3R3
main69204-03010-E0i202301-202307
SILKY BROWN CS.,2YW ,4Y9
main69204-03011-A0i202307-202401
PLATINUM WHITE PEARL MC.,089 ,2PU
main69204-03011-B0i202307-202401
METAL STREAM ME,1K0 ,2UY
main69204-03011-B1i202307-202401
PRECIOUS METAL,1L5 ,2YV
main69204-03011-C0i202307-202401
BLACK MC.,209
main69204-03011-D0i202307-202401
RED M.M.,2NU ,3R3
main69204-03011-E0i202307-202401
SILKY BROWN CS.,2YW ,4Y9
main69204-03012-A0i202402-202406
PLATINUM WHITE PEARL MC.,089 ,2PU
main69204-03012-B0i202402-202406
METAL STREAM ME,1K0 ,2UY
main69204-03012-B1i202402-202406
PRECIOUS METAL,1L5 ,2YV
main69204-03012-C0i202402-202406
BLACK MC.,209
main69204-03012-D0i202402-202406
RED M.M.,2NU ,3R3
main69204-03012-E0i202402-202406
SILKY BROWN CS.,2YW ,4Y9
main69204-03013-A0i202407
PLATINUM WHITE PEARL MC.,089 ,2PU
main69204-03013-B0i202407
METAL STREAM ME,1K0 ,2UY
main69204-03013-B1i202407
PRECIOUS METAL,1L5 ,2YV
main69204-03013-C0i202407
BLACK MC.,209
main69204-03013-D0i202407
RED M.M.,2NU ,3R3
main69204-03013-D1i202407
EMOTIONAL RED 2,2SZ ,3U5
main69204-03013-E0i202407
SILKY BROWN CS.,2YW ,4Y9
69205AHANDLE SUB-ASSY, REAR DOOR INSIDE, RH
main69205-03050i202301-202309
main69205-03051i202309
69206CHANDLE SUB-ASSY, REAR DOOR INSIDE, LH
main69206-03040i202301-202309
main69206-03041i202309
69219CPIN, DOOR OUTSIDE HANDLE CONNECTING LINK
main69219-03020i202310
69221CCASE, REAR DOOR OUTSIDE HANDLE, RH
main69221-03010i202301
69222BCASE, REAR DOOR OUTSIDE HANDLE, LH
main69222-03010i202301
69245HOOK, DOOR OUTSIDE HANDLE, NO.1
main69245-03010i202310
69247APLATE, REAR DOOR OUTSIDE HANDLE RELEASE, RH
main69247-03010i202301-202307
main69247-03011i202307-202310
main69247-03020i202310-202311
main69247-03030i202311
69248APLATE, REAR DOOR OUTSIDE HANDLE RELEASE, LH
main69248-03010i202301-202307
main69248-03011i202307-202310
main69248-03020i202310-202311
main69248-03030i202311
69317DSPACER, DOOR LOCK
main69317-03010i202307
69318DSEAL, DOOR LOCK WIRING HARNESS
main69318-51010i¥120202301
69369HOOK, TOP COVER CATCH
main69369-03010i202307
69410BPLATE ASSY, REAR DOOR LOCK STRIKER
main69410-0D020i202301
69730MCABLE, REAR DOOR LOCK REMOTE CONTROL, RH(FOR OPEN LEVER)
main69730-03040i202301-202311
main69730-03042i202311
69740ECABLE, REAR DOOR LOCK REMOTE CONTROL, LH(FOR OPEN LEVER)
main69730-03040i202301-202311
main69730-03042i202311
69770BCABLE ASSY, REAR DOOR INSIDE LOCKING, RH
main69770-03070i202301
69770ECABLE, REAR DOOR INSIDE LOCKING, RH(FOR LOCK / UNLOCK KNOB)
main69770-03050i202301
69780BCABLE ASSY, REAR DOOR INSIDE LOCKING, LH
main69770-03070i202301
69780ECABLE, REAR DOOR INSIDE LOCKING, LH(FOR LOCK / UNLOCK KNOB)
main69770-03050i202301
827111E260WIRE, FUSE TO FUSE(FOR COMBUSTION HEATER)
main82711-1E260¥80
90105C0131
90107C0002
9014860083
main90148-60083¥60
90148C0006
90167C0015
90469C0004

32 parts on this diagram · 1 diagram in section
