Toyota AYGO XREAR SPRING & SHOCK ABSORBER

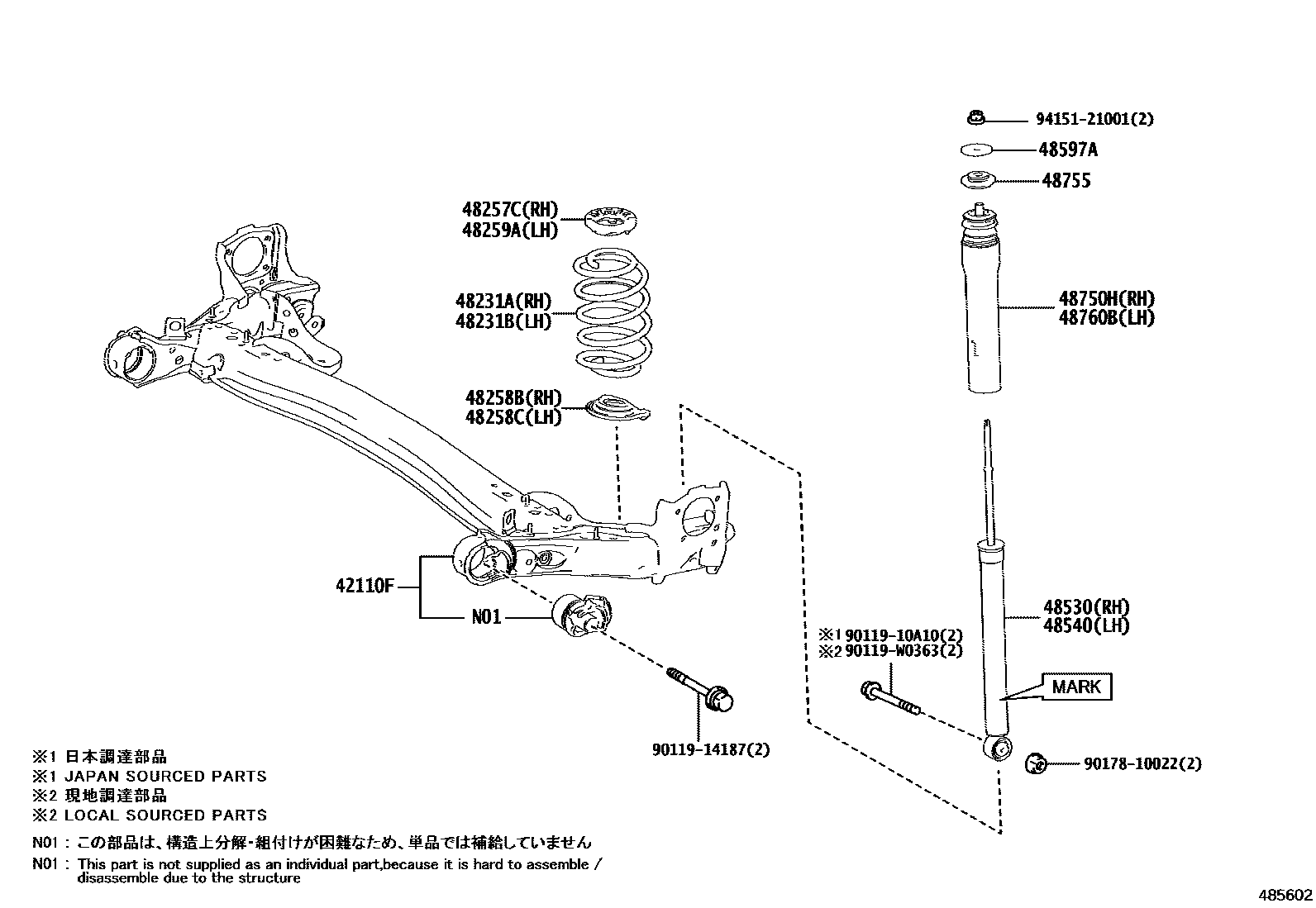

Parts diagram
42110FBEAM ASSY, REAR AXLE
main42110-0H040i202203-202401
48231ASPRING, COIL, REAR RH
main48231-0H060i202203-202206
main48231-0H061i202207-202401
48231BSPRING, COIL, REAR LH
main48231-0H060i202203-202206
main48231-0H061i202207-202401
48257CINSULATOR, REAR COIL SPRING, UPPER RH
main48257-0D010i202203-202401
48258BINSULATOR, REAR COIL SPRING, LOWER RH
main48258-0H030i202412
main48258-K0030i¥390202203-202411
48258CINSULATOR, REAR COIL SPRING, LOWER LH
main48258-0H030i202412
main48258-K0030i¥390202203-202411
48259AINSULATOR, REAR COIL SPRING, UPPER LH
main48257-0D010i202203-202401
48530ABSORBER ASSY, SHOCK, REAR RH
main48530-0H090i202203-202401
MARK 48530-0H090
48540ABSORBER ASSY, SHOCK, REAR LH
main48530-0H090i202203-202401
MARK 48530-0H090
48597ARETAINER, REAR SHOCK ABSORBER CUSHION
main90201-10138i¥310202203-202401
48750HSUPPORT ASSY, REAR SUSPENSION, RH
main48750-K0030i202203-202401
48755SUPPORT, REAR SUSPENSION
main48755-K0021i202203-202401
48760BSUPPORT ASSY REAR SUSPENSION, LH
main48750-K0030i202203-202401
9011910A10
main90119-10A10¥190
9011914187
main90119-14187¥430
90119W0363
9017810022
main90178-10022¥100
9415121001
main94151-21001¥100

18 parts on this diagram · 1 diagram in section
