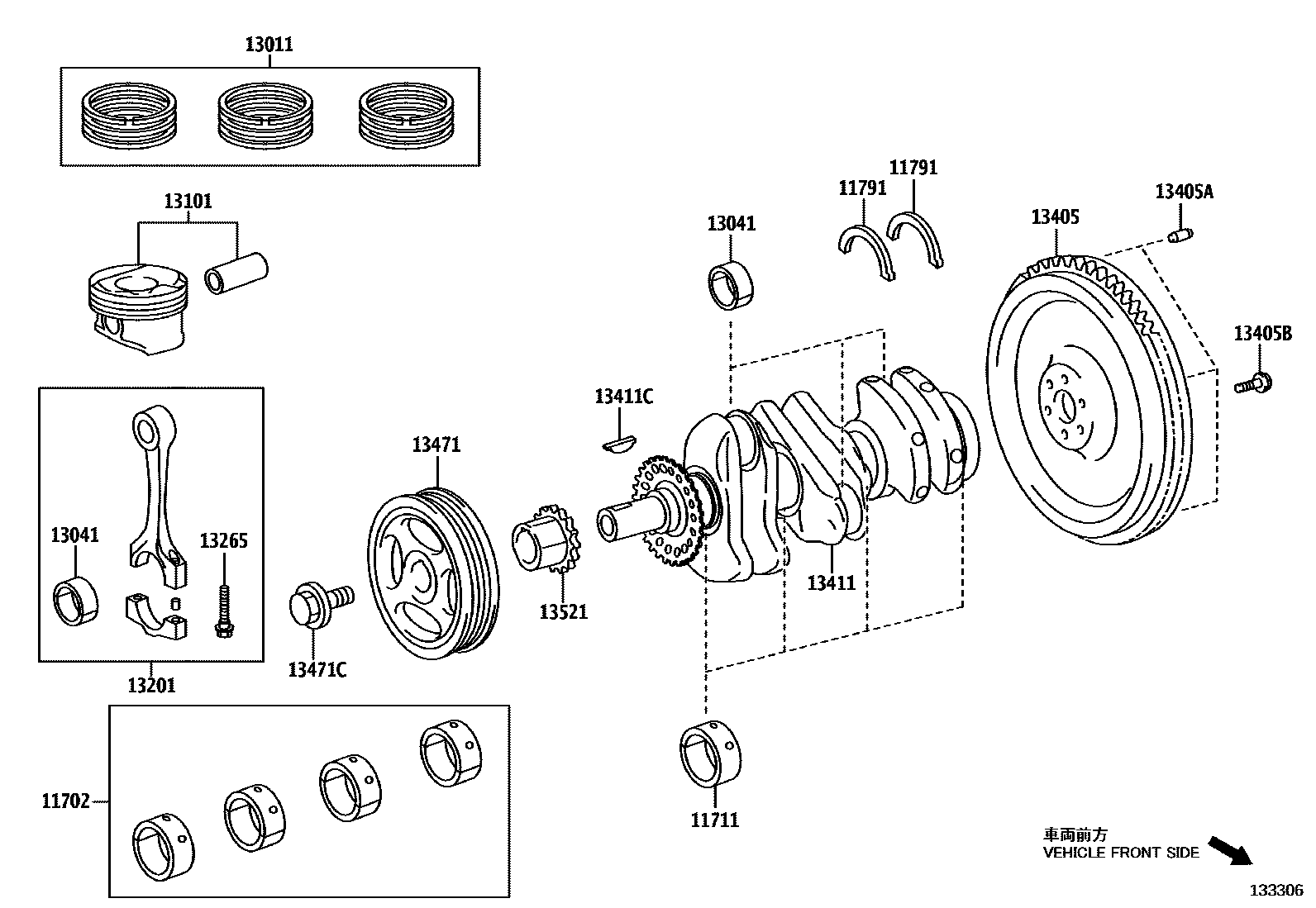

Toyota AYGO X — CRANKSHAFT & PISTON

11702BEARING SET, CRANKSHAFT

main11704-0Q030i1KRFE..KGB70..LHD..R202203-202401

U/S 0.25

main11704-0Q030i1KRFE..KGB70..RHD;1KRFE..KGB70..LHD..(G,K,N)202203

U/S 0.25

11711BEARING, CRANKSHAFT

main11701-0Q030-02i1KRFE..KGB70..LHD..R202203-202401

MARK2,REFER REPAIR MANUAL

main11701-0Q030-02i1KRFE..KGB70..RHD;1KRFE..KGB70..LHD..(G,K,N)202203

MARK2,REFER REPAIR MANUAL

main11701-0Q030-03i1KRFE..KGB70..RHD;1KRFE..KGB70..LHD..(G,K,N)202203

MARK3,REFER REPAIR MANUAL

main11701-0Q030-03i1KRFE..KGB70..LHD..R202203-202401

MARK3,REFER REPAIR MANUAL

main11701-0Q030-04i1KRFE..KGB70..RHD;1KRFE..KGB70..LHD..(G,K,N)202203

MARK4,REFER REPAIR MANUAL

main11701-0Q030-04i1KRFE..KGB70..LHD..R202203-202401

MARK4,REFER REPAIR MANUAL

main11701-0Q030-05i1KRFE..KGB70..LHD..R202203-202401

MARK5,REFER REPAIR MANUAL

main11701-0Q030-05i1KRFE..KGB70..RHD;1KRFE..KGB70..LHD..(G,K,N)202203

MARK5,REFER REPAIR MANUAL

11791WASHER, CRANKSHAFT THRUST, UPPER

main11791-0Q020i1KRFE..KGB70..RHD;1KRFE..KGB70..LHD..(G,K,N)202203

STD

main11791-0Q020i1KRFE..KGB70..LHD..R202203-202401

STD

main11792-0Q020i1KRFE..KGB70..LHD..R202203-202401

O/S 0.125

main11792-0Q020i1KRFE..KGB70..RHD;1KRFE..KGB70..LHD..(G,K,N)202203

O/S 0.125

main11793-0Q020i1KRFE..KGB70..LHD..R202203-202401

O/S 0.25

main11793-0Q020i1KRFE..KGB70..RHD;1KRFE..KGB70..LHD..(G,K,N)202203

O/S 0.25

13011RING SET, PISTON

main13011-0Q080i1KRFE..KGB70202203-202212

STD

sub13011-0Q081

main13011-0Q081i1KRFE..KGB70..R202301-202401

STD

main13011-0Q081i1KRFE..KGB70..G,K,N202301

STD

13041BEARING, CONNECTING ROD

main13041-0Q020-01i1KRFE..KGB70..LHD..R202203-202401

MARK1,REFER REPAIR MANUAL

main13041-0Q020-01i1KRFE..KGB70..RHD;1KRFE..KGB70..LHD..(G,K,N)202203

MARK1,REFER REPAIR MANUAL

main13041-0Q020-02i1KRFE..KGB70..RHD;1KRFE..KGB70..LHD..(G,K,N)202203

MARK2,REFER REPAIR MANUAL

main13041-0Q020-02i1KRFE..KGB70..LHD..R202203-202401

MARK2,REFER REPAIR MANUAL

main13041-0Q020-03i1KRFE..KGB70..LHD..R202203-202401

MARK3,REFER REPAIR MANUAL

main13041-0Q020-03i1KRFE..KGB70..RHD;1KRFE..KGB70..LHD..(G,K,N)202203

MARK3,REFER REPAIR MANUAL

13101PISTON SUB-ASSY, W/PIN

main13101-40100i1KRFE..KGB70..LHD..R202203-202401

STD

main13101-40100i1KRFE..KGB70..RHD;1KRFE..KGB70..LHD..(G,K,N)202203

STD

13201ROD SUB-ASSY, CONNECTING

main13201-09D20i1KRFE..KGB70..LHD..R202203-202401

main13201-09D20i1KRFE..KGB70..RHD;1KRFE..KGB70..LHD..(G,K,N)202203

13265BOLT, CONNECTING ROD

main13265-21020i1KRFE..KGB70..LHD..R¥300202203-202401

main13265-21020i1KRFE..KGB70..RHD;1KRFE..KGB70..LHD..(G,K,N)¥300202203

13405FLYWHEEL SUB-ASSY

main13405-0Q021i1KRFE..KGB70..LHD..R202203-202401

main13405-0Q021i1KRFE..KGB70..RHD..5F;1KRFE..KGB70..LHD..5F..(G,K,N)202203

13405APIN, STRAIGHT(FOR FLYWHEEL)

main90250-08120i1KRFE..KGB70..LHD..R¥140202203-202401

L=18,OD=8

main90250-08120i1KRFE..KGB70..RHD..5F;1KRFE..KGB70..LHD..5F..(G,K,N)¥140202203

L=18,OD=8

13405BBOLT, FLYWHEEL SETTING

main90105-10463i1KRFE..KGB70..LHD..R¥170202203-202401

main90105-10463i1KRFE..KGB70..RHD..5F;1KRFE..KGB70..LHD..5F..(G,K,N)¥170202203

13411CRANKSHAFT

main13401-0Q020i1KRFE..KGB70..LHD..R202203-202401

main13401-0Q020i1KRFE..KGB70..RHD;1KRFE..KGB70..LHD..(G,K,N)202203

13411CPIN, STRAIGHT(FOR CRANKSHAFT)

main90280-04001i1KRFE..KGB70..LHD..R¥80202203-202401

main90280-04001i1KRFE..KGB70..RHD;1KRFE..KGB70..LHD..(G,K,N)¥80202203

13471PULLEY, CRANKSHAFT

main13470-0Q012i1KRFE..KGB70..LHD..R202203-202401

main13470-0Q012i1KRFE..KGB70..RHD;1KRFE..KGB70..LHD..(G,K,N)202203

13471CBOLT(FOR CRANKSHAFT PULLEY SET)

main90119-14106i1KRFE..KGB70..LHD..R¥360202203-202401

main90119-14106i1KRFE..KGB70..RHD;1KRFE..KGB70..LHD..(G,K,N)¥360202203

13521GEAR OR SPROCKET, CRANKSHAFT TIMING

main13521-0Q020i1KRFE..KGB70..LHD..R202203-202401

main13521-0Q020i1KRFE..KGB70..RHD;1KRFE..KGB70..LHD..(G,K,N)202203

16 parts on this diagram · 1 diagram in section
