Toyota AVALONTIMING GEAR COVER & REAR END PLATE

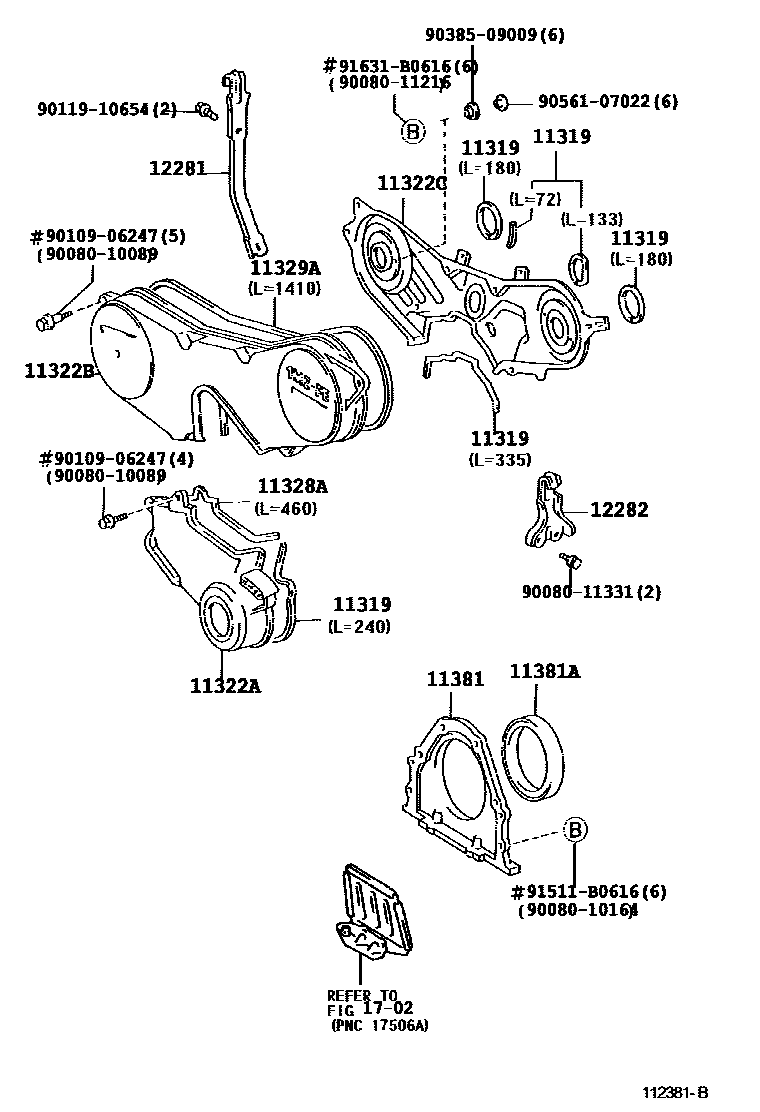

Parts diagram
11319GASKET, TIMING BELT COVER, NO.3
main11319-20010i¥360200206
main11319-20010i¥360199908-200206
11322ACOVER, TIMING BELT, NO.1
main11302-20040i¥2,950200206-200501
main11302-20040i¥2,950199908-200206
11322BCOVER, TIMING BELT, NO.2
main11303-0A030i199911-200008
(L)
sub11303-0A031¥6,100
main11303-0A031i¥6,100200206-200501
(L)
sub11303-20040¥6,100
main11303-0A031i¥6,100200008-200206
(L)
sub11303-20040¥6,100
main11303-20040i¥6,100199908-200206
(J)
main11303-20040i¥6,100200206-200501
(J)
main11322-0A020i199908-199911
11322CCOVER, TIMING BELT, NO.3
main11323-20030i¥7,600200206-200501
main11323-20030i¥7,600199908-200206
11328AGASKET, TIMING BELT COVER, NO.1
main11328-20020i¥360199908-200206
main11328-20020i¥360200206
11329AGASKET, TIMING BELT OR CHAIN COVER, NO.2
main11329-20010i¥360199908-200206
main11329-20010i¥360200206
11381RETAINER, ENGINE REAR OIL SEAL
main11381-0A010i199908-200206
main11381-0A010i200206
11381ASEAL, ENGINE REAR OIL
main90080-31053i¥1,920199908-200206
main90080-31053i¥1,920200206
12281HANGER, ENGINE, NO.1
main12281-0A021i¥3,170199908-200206
main12281-0A021i¥3,170200206-200501
12282HANGER, ENGINE, NO.2
main12282-20020i¥2,100199908-200206
main12282-20020i¥2,100200206-200501
1702
9008010089
9008010164
9008011216
9008011331
main90080-11331¥170
9010906247
main90109-06247¥90
9011910654
main90119-10654¥190
9038509009
main90385-09009¥110
9056107022
main90561-07022¥50
91511B0616
main91511-B0616¥110
91631B0616
main91631-B0616¥90

21 parts on this diagram · 1 diagram in section
