E
EPC Data

Toyota AVALONREAR DOOR LOCK & HANDLE

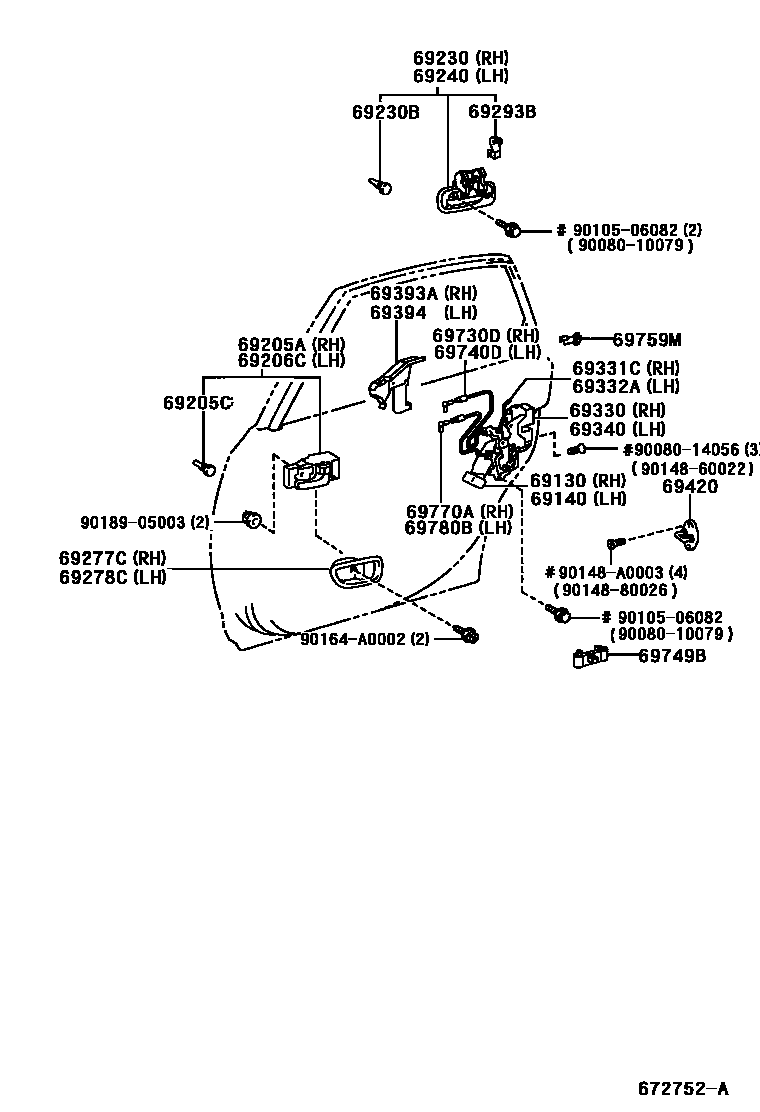

Parts diagram
69130ACTUATOR ASSY, REAR DOOR LOCK, RH
main69130-AC010i¥9,800199908-200206
69140ACTUATOR ASSY, REAR DOOR LOCK, LH
main69140-AC010i¥9,800199908-200206
69205AHANDLE SUB-ASSY, REAR DOOR INSIDE, RH
main69205-AC010-A0i199908-200501
IVORY,TRIM0#
main69205-AC010-B1i199908-200501
STONE,TRIM1#
main69205-AC010-E1i199908-200501
FAWN,TRIM4#
69205CCUSHION(FOR REAR DOOR INSIDE HANDLE)
main90080-54005i¥60199908-200206
69206CHANDLE SUB-ASSY, REAR DOOR INSIDE, LH
main69206-AC010-A0i199908-200501
IVORY,TRIM0#
main69206-AC010-B1i199908-200501
STONE,TRIM1#
main69206-AC010-E1i199908-200501
FAWN,TRIM4#
69230HANDLE ASSY, REAR DOOR OUTSIDE, RH
main69230-AC020-A0i199908-200501
SU.WHITE PM,051
main69230-AC020-B0i199908-200501
SLVER ME.,1C8
main69230-AC020-B1i200206-200501
GRAY M.M.,1E3
main69230-AC020-C0i199908-200501
BLACK,202
main69230-AC020-D0i199908-200206
DK.RED MC.,3N6
main69230-AC020-D1i200206-200501
DK RED MC,3Q7
main69230-AC020-E0i199908-200501
BEIGE M.M.,4Q2
main69230-AC020-E1i199908-200004
BROWN M.M.GR.,4Q3
main69230-AC020-G0i199908-200501
GR.GREEN ME.,6M3
main69230-AC020-G1i199908-200206
GREEN MC.,6R1
main69230-AC020-G2i200206-200501
DK. GREEN MC.,6S7
main69230-AC020-J0i199908-200008
BLUE M.M.,8N4
main69230-AC020-J1i200206-200501
DK.BLUE MC.,8Q0
69230BCUSHION(FOR REAR DOOR OUTSIDE HANDLE)
main90080-54005i¥60199908-200206
69240HANDLE ASSY, REAR DOOR OUTSIDE, LH
main69240-AC020-A0i199908-200501
SU.WHITE PM,051
main69240-AC020-B0i199908-200501
SLVER ME.,1C8
main69240-AC020-B1i200206-200501
GRAY M.M.,1E3
main69240-AC020-C0i199908-200501
BLACK,202
main69240-AC020-D0i199908-200206
DK.RED MC.,3N6
main69240-AC020-D1i200206-200501
DK RED MC,3Q7
main69240-AC020-E0i199908-200501
BEIGE M.M.,4Q2
main69240-AC020-E1i199908-200004
BROWN M.M.GR.,4Q3
main69240-AC020-G0i199908-200501
GR.GREEN ME.,6M3
main69240-AC020-G1i199908-200206
GREEN MC.,6R1
main69240-AC020-G2i200206-200501
DK. GREEN MC.,6S7
main69240-AC020-J0i199908-200008
BLUE M.M.,8N4
main69240-AC020-J1i200206-200501
DK.BLUE MC.,8Q0
69277CBEZEL, REAR DOOR INSIDE HANDLE, RH
main69277-AC010-A0i199908-200501
IVORY,TRIM0#
main69277-AC010-B0i199908-200501
STONE,TRIM1#
main69277-AC010-E0i199908-200501
FAWN,TRIM4#
69278CBEZEL, REAR DOOR INSIDE HANDLE, LH
main69278-AC010-A0i199908-200501
IVORY,TRIM0#
main69278-AC010-B0i199908-200501
STONE,TRIM1#
main69278-AC010-E0i199908-200501
FAWN,TRIM4#
69293BSNAP, REAR DOOR OUTSIDE HANDLE
main69293-AC010i¥160199908-200206
RH
main69293-AC020i¥160199908-200206
LH
69330LOCK ASSY, REAR DOOR, RH
main69305-AC010i¥9,400199908-200206
69331CROD, REAR DOOR LOCK OPEN, RH
main69331-AC010i¥710199908-200206
69332AROD, REAR DOOR LOCK OPEN, LH
main69332-AC010i¥710199908-200206
69340LOCK ASSY, REAR DOOR, LH
main69306-AC010i¥9,400199908-200206
69393ACOVER, REAR DOOR LOCK, OUTER RH
main69393-AC010i¥1,930199908-200206
69394COVER, REAR DOOR LOCK, OUTER LH
main69394-AC010i¥1,930199908-200206
69420PLATE ASSY, REAR DOOR LOCK STRIKER
main69410-02020i¥1,120199908-200206
69730DCABLE ASSY, REAR DOOR LOCK REMOTE CONTROL, RH
main69730-AC010i¥880199908-200206
69740DCABLE ASSY, REAR DOOR LOCK REMOTE CONTROL LH
main69740-AC010i¥880199908-200206
69749BCLAMP, REAR DOOR LOCK LINK
main69749-32040i¥210199908-200206
69759MSNAP, DOOR LOCK CONTROL LINK
main69759-24080i¥200199908-200206
RH
main69759-24090i¥180199908-200206
LH
69770ALINK ASSY, REAR DOOR INSIDE LOCKING, RH
main69770-AC010i¥880199908-200206
69780BCABLE ASSY, REAR DOOR INSIDE LOCKING, LH
main69780-AC010i¥880199908-200206
9008010079
9008014056
9010506082
main90105-06082¥80
9014860022
main90148-60022¥60
9014880026
main90148-80026¥510
90148A0003
90164A0002
9018905003
main90189-05003¥130

32 parts on this diagram · 1 diagram in section
