Toyota AVALONFRONT FENDER APRON & DASH PANEL

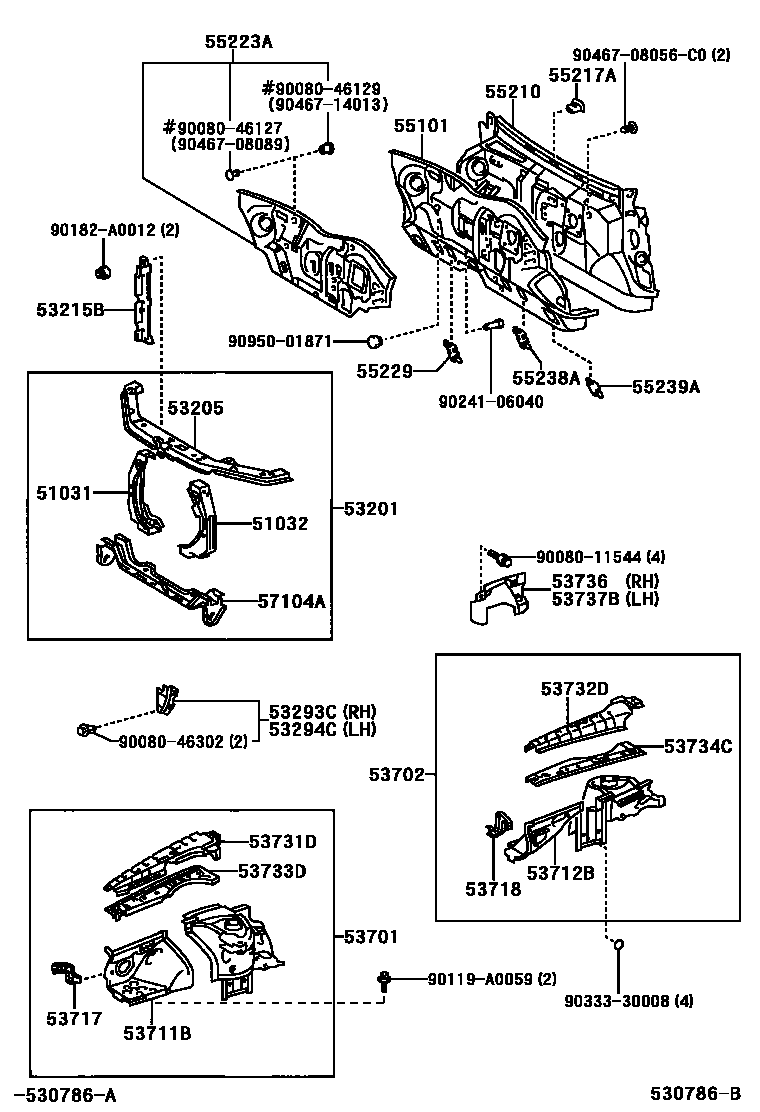

Parts diagram
51031GUSSET SUB-ASSY, FRONT CROSSMEMBER, RH
main51031-07020i¥6,200199908-200206
main51031-07020i¥6,200200206
51032GUSSET SUB-ASSY, FRONT CROSSMEMBER, LH
main51032-07020i¥6,200199908-200206
main51032-07020i¥6,200200206
53201SUPPORT SUB-ASSY, RADIATOR
main53201-07902i¥43,300199908-200206
main53201-07902i¥43,300200206-200501
53205SUPPORT SUB-ASSY, RADIATOR, UPPER
main53205-07030i¥21,200199908-200206
main53205-07030i¥21,200200206
53215BSUPPORT, HOOD LOCK
main53215-07020i¥2,120199908-200206
main53215-07020i¥2,120200206-200501
53293CDEFLECTOR, RADIATOR SIDE, RH
main53293-07010i¥1,360199908-200206
main53293-07010i¥1,360200206
53294CDEFLECTOR, RADIATOR SIDE, LH
main53294-07010i¥1,220199908-200206
main53294-07010i¥1,220200206
53701APRON SUB-ASSY, FRONT FENDER, RH
main53701-07010i¥38,000199908-200206
main53701-07010i¥38,000200206
53702APRON SUB-ASSY, FRONT FENDER, LH
main53702-07010i¥38,000199908-200206
main53702-07010i¥38,000200206
53711BAPRON, FRONT FENDER, FRONT RH
main53711-07010i¥6,100199908-200206
main53711-07010i¥6,100200206
53712BAPRON, FRONT FENDER, FRONT LH
main53712-07010i¥6,100199908-200206
main53712-07010i¥6,100200206
53717PLATE, FENDER APRON, RH
main53717-07010i¥840199908-200206
main53717-07010i¥840200206
53718PLATE, FENDER APRON, LH
main53718-07010i¥900199908-200206
main53718-07010i¥900200206
53731DMEMBER, FRONT APRON TO COWL SIDE, UPPER RH
main53731-07010i¥6,700199908-200206
main53731-07010i¥6,700200206
53732DMEMBER, FRONT APRON TO COWL SIDE, UPPER LH
main53732-07010i¥6,700199908-200206
main53732-07010i¥6,700200206
53733DMEMBER, FRONT APRON TO COWL SIDE, LOWER FRONT RH
main53733-07010i¥3,230199908-200206
main53733-07010i¥3,230200206
53734CMEMBER, FRONT APRON TO COWL SIDE, LOWER FRONT LH
main53734-07010i¥3,230199908-200206
main53734-07010i¥3,230200206
53736SEAL, FRONT FENDER APRON, RH
main53736-08010i¥3,350199908-200206
main53736-08010i¥3,350200206
53737BSEAL, FRONT FENDER APRON, LH
main53737-08010i¥3,350199908-200206
main53737-08010i¥3,350200206
55101PANEL SUB-ASSY, DASH
main55101-07060i199908-200206
main55101-07060i200206-200501
55210INSULATOR ASSY, DASH PANEL
main55210-07010i199908-200205
main55210-07011i200205-200206
main55210-07011i200206
55217ARETAINER, DASH PANEL SILENCER
main55217-07010i¥220199908-200206
main55217-07010i¥220200206
55223AINSULATOR, DASH PANEL, OUTER
main55223-07010i199908-200206
main55223-07010i200206
55229PLATE, DASH PANEL INSULATOR, NO.4
main55229-33010i¥780199908-200206
main55229-33010i¥780200206-200501
55238APLATE, DASH PANEL INSULATOR, NO.2
main55238-33010i¥820199908-200206
main55238-33010i¥820200206-200501
55239APLATE, DASH PANEL INSULATOR, NO.3
main55239-33010i¥620199908-200206
sub55239-33020¥490
main55239-33010i¥620200206-200501
sub55239-33020¥490
57104AMEMBER SUB-ASSY, FRONT CROSS
main57104-07010i199908-200206
main57104-07010i200206
9008011544
9008046127
main90080-46127¥60
9008046129
9008046302
main90080-46302¥130
90119A0059
90182A0012
main90182-A0012¥60
9024106040
main90241-06040¥100
9033330008
main90333-30008¥70
9046708056C0
9046708089
main90467-08089¥140
9046714013
main90467-14013¥160
9095001871
main90950-01871¥100

39 parts on this diagram · 1 diagram in section
