Toyota AVALONFLOOR PAN & LOWER BACK PANEL

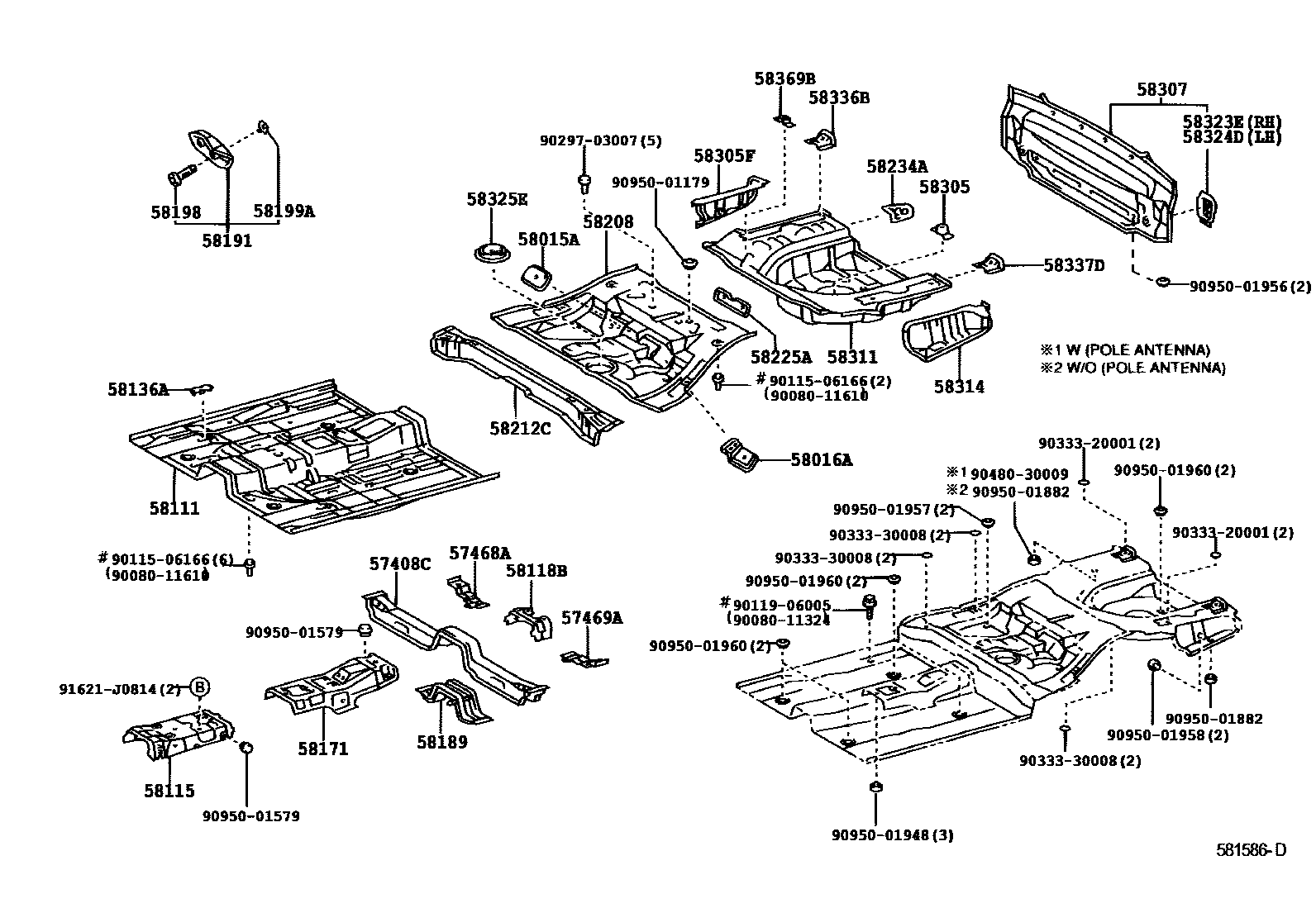

Parts diagram
57408CMEMBER SUB-ASSY, FRONT FLOOR CROSS
main57408-07050i¥26,400199908-200206
57468ABRACKET, FRONT SEAT, OUTSIDE, REAR RH
main57468-07010i¥2,120199908-200206
57469ABRACKET, FRONT SEAT, OUTSIDE, REAR LH
main57469-07010i¥2,120199908-200206
58015AREINFORCE SUB-ASSY, BELT ANCHOR, NO.3 RH
main58015-06010i199908-200206
58016AREINFORCE SUB-ASSY, BELT ANCHOR, NO.3 LH
main58016-33040i¥2,120199908-200206
58111PAN, FRONT FLOOR
main58111-07030i¥52,000199908-200206
58115REINFORCEMENT, FRONT FLOOR PANEL, FRONT
main58115-07030i¥6,500199908-200206
58118BREINFORCEMENT, FRONT FLOOR PANEL, NO.2
main58118-07020i¥2,380199908-200206
58136ACOVER, FRONT FLOOR SERVICE HOLE
main58136-06050i200402-200501
main58136-33010i¥230199908-200402
58171REINFORCEMENT, PARKING BRAKE BASE
main58107-07020i¥10,700199908-200206
58189REINFORCEMENT, EXHAUST PIPE CLAMP BRACKET
main58189-07020i¥6,100199908-200206
58191FOOTREST, FRONT FLOOR
main58192-06020i199908-200206
58198CLIP, FOOTREST
main58198-06010i199908-200206
58199ACLIP, FOOTREST, NO.2
main58199-06010i199908-200206
58208PAN, CENTER FLOOR
main58211-07030i¥27,700199908-200107
main58211-07031i200107-200206
main58211-07050i200206-200501
58212CPAN, CENTER FLOOR, FRONT
main58212-06010i199908-200501
main58212-06011i200501
sub58212-06012¥18,400
58225ABRACKET, CENTER MOUNTING
main58225-41020i¥2,380199908-200206
58234ABRACKET, EXHAUST PIPE MOUNTING, INNER
main58234-41010i¥1,750199908-200206
58305BRACKET SUB-ASSY, SPARE WHEEL CLAMP
main58351-33010i¥410199908-200206
58305FPANEL SUB-ASSY, REAR FLOOR SIDE, RH
main58305-06030i¥5,300199908-200206
58307PANEL SUB-ASSY, BODY LOWER BACK
main58307-AC010i¥22,100199908-200103
sub58307-AC011¥22,200
main58307-AC011i¥22,200200103-200501
58311PAN, REAR FLOOR
main58311-06040i¥36,700199908-200206
58314PANEL, REAR FLOOR SIDE, LH
main58314-06030i¥4,620199908-200206
58323EREINFORCEMENT, REAR BUMPER ARM SUPPORT, RH
main58323-AA010i¥2,910199908-200206
58324DREINFORCEMENT, REAR BUMPER ARM SUPPORT, LH
main58324-AA010i¥2,910199908-200206
58325ECOVER, REAR FLOOR SERVICE HOLE
main58325-06020i199908-200206
(L)
main58325-33020i¥1,490199908-200206
(J)
58336BREINFORCEMENT, REAR FLOOR PAN
main58336-33010i¥1,870199908-200206
58337DREINFORCEMENT, REAR FLOOR PAN, LH
main58337-33020i¥1,790199908-200206
58369BBRACKET, FUEL TUBE, NO.3
main58369-06010i¥250199908-200206
9008011324
9008011610
9011506166
main90115-06166¥90
9011906005
main90119-06005¥80
9029703007
main90297-03007¥60
9033320001
main90333-20001¥70
9033330008
main90333-30008¥70
9048030009
main90480-30009¥540
9095001179
main90950-01179¥740
9095001579
main90950-01579¥200
9095001882
main90950-01882¥140
9095001948
main90950-01948¥100
9095001956
main90950-01956¥100
9095001957
main90950-01957¥120
9095001958
main90950-01958¥120
9095001960
main90950-01960¥120
91621J0814
main91621-J0814¥60

46 parts on this diagram · 1 diagram in section
