Toyota AVALONSTARTER

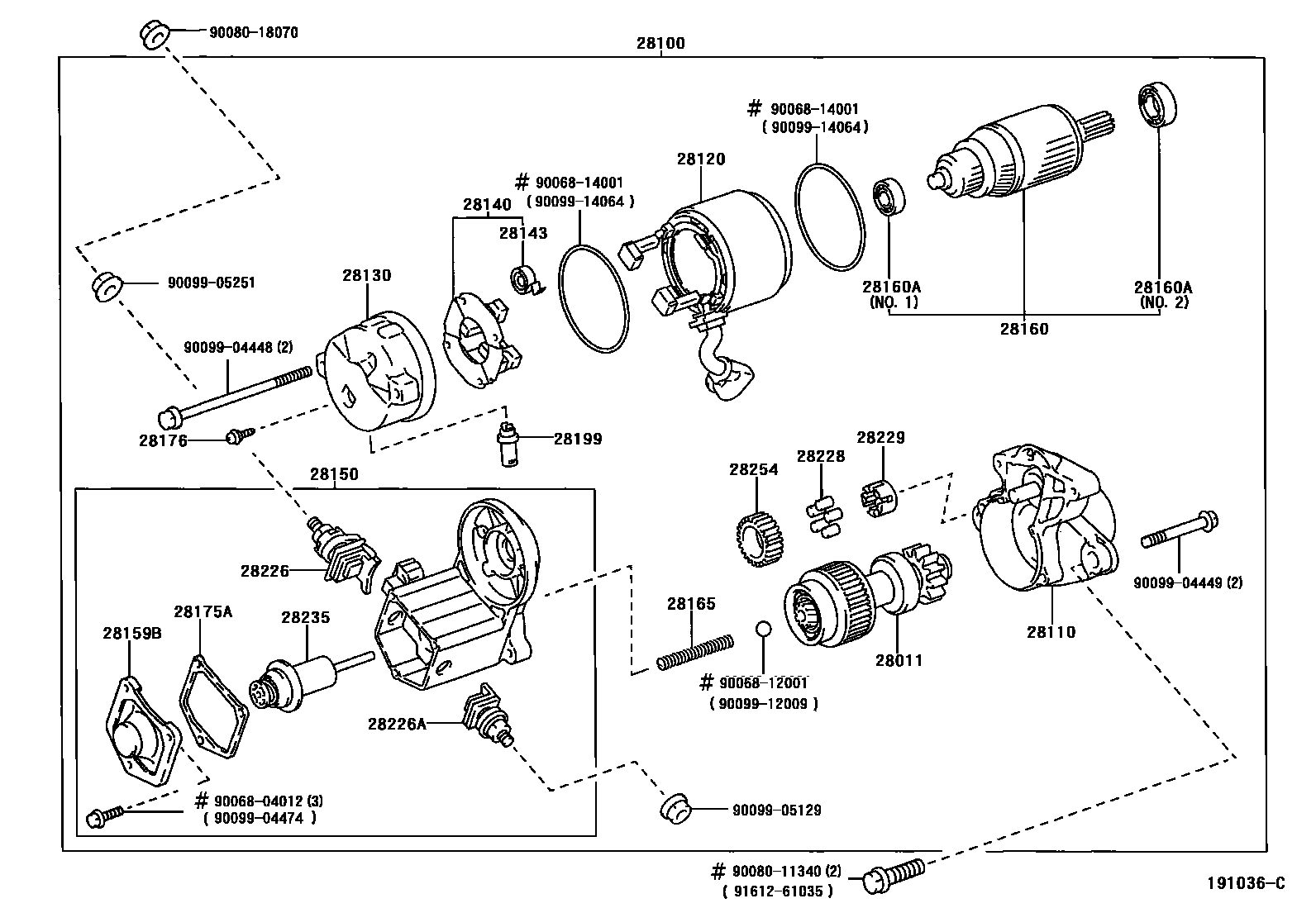

Parts diagram
28011CLUTCH SUB-ASSY, STARTER
main28011-74070i¥14,100200206
main28011-74070i¥14,100199908-200206
28100STARTER ASSY
main28100-03100i¥72,800200107-200206
12V 1.4KW
main28100-03100i¥72,800200206
12V 1.4KW
main28100-03110i199908-200107
12V 1.2KW
28110HOUSING ASSY, STARTER DRIVE
main28110-03100i200206
main28110-03100i199908-200206
28120YOKE ASSY, STARTER
main28120-01030i¥11,300200107-200206
main28120-01030i¥11,300200206
main28120-0W030i199908-200107
28130FRAME ASSY, STARTER COMMUTATOR END
main28130-03100i200107-200206
main28130-03100i200206
main28130-03110i199908-200107
28140HOLDER ASSY, STARTER BRUSH
main28140-03010i¥1,420200107-200206
main28140-03010i¥1,420200206
main28140-03020i199908-200107
28143SPRING, STARTER BRUSH
main28143-76060i199908-200107
main90099-17112i200107-200206
main90099-17112i200206
28150SWITCH ASSY, MAGNET STARTER
main28150-03100i199908-200206
main28150-03100i200206
28159BCOVER, MAGNET SWITCH
main28159-07010i199908-200206
main28159-07010i200206
28160ARMATURE ASSY, STARTER
main28160-01020i200107-200206
main28160-01020i200206
main28160-0W020i¥20,000199908-200107
28160ABEARING, STARTER ARMATURE
main90068-10003i199908-200206
NO.1
main90068-10003i200206
NO.1
main90068-10004i200206
NO.2
main90068-10004i199908-200206
NO.2
28165SPRING, STARTER MAGNET SWITCH RETURN
main28165-74070i¥0199908-200206
main28165-74070i¥0200206
28175AGASKET, MAGNET SWITCH COVER
main28175-55050i199908-200206
main28175-55050i200206
28176SCREW, STARTER
main90068-00007i¥60199908-200206
main90068-00007i¥60200206
28199COVER, STARTER
main28199-74110i199908-200206
main28199-74110i200206
28226STARTER KIT, BATTERY TERMINAL
main28226-55050i200107-200206
main28226-55050i199908-199911
main28226-64370i199911-200107
main28226-64370i200206
28226ASTARTER KIT, MOTOR TERMINAL
main28226-74070i199908-200206
main28226-74070i200206
28228ROLLER, STARTER IDLE GEAR CLUTCH
main28228-26040i199908-200206
main28228-26040i200206
28229RETAINER, STARTER IDLE GEAR
main28229-01020i199908-200206
main28229-01020i200206
28235PLUNGER, MAGNET SWITCH
main28235-03080i199908-200206
main28235-03080i200206
28254PINION, STARTER IDLE GEAR
main28254-03010i¥910199908-200206
main28254-03010i¥910200206
9006804012
main90068-04012¥60
9006812001
main90068-12001¥90
9006814001
main90068-14001¥460
9008011340
9008018070
main90080-18070¥50
9009904448
9009904449
9009904474
9009905129
9009905251
9009912009
9009914064
9161261035
main91612-61035¥100

34 parts on this diagram · 1 diagram in section
