Toyota AVALONAIR CLEANER

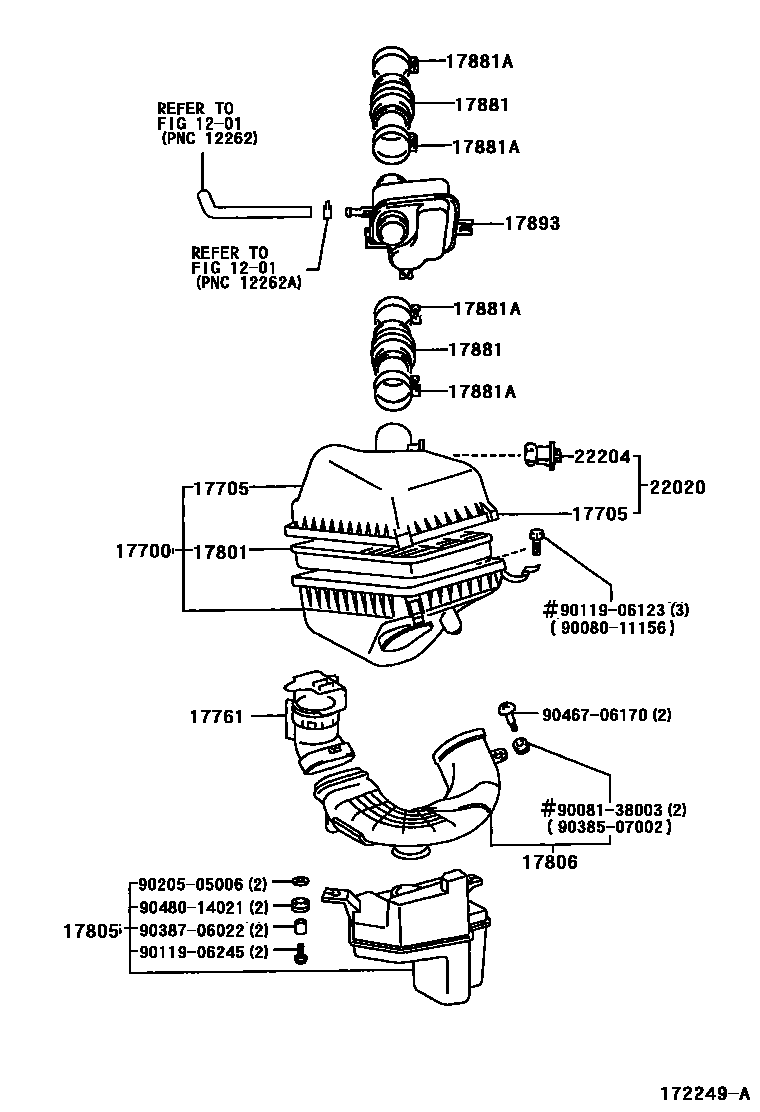

Parts diagram
1201
17700CLEANER ASSY, AIR
main17700-0A122i199908-200206
17705CAP SUB-ASSY, AIR CLEANER
main17705-0A031i¥8,400199908-200501
17761CAP, AIR CLEANER INLET
main17761-0A010i¥7,100199908-200206
17801ELEMENT SUB-ASSY, AIR CLEANER FILTER
main17801-03010i¥5,300199908-200206
17805CONNECTOR SUB-ASSY, INTAKE AIR
main17805-0A030i¥18,600199908-200206
17806PIPE SUB-ASSY, AIR CLEANER, NO.2
main17806-0A030i¥16,800199908-200206
17881HOSE, AIR CLEANER, NO.1
main17881-0A030i199908-200206
17881ACLAMP(FOR AIR CLEANER HOSE, NO.1)
main96111-10830i¥180199908-200206
17893RESONATOR, INTAKE AIR
main17893-0A031i¥2,920199908-200206
22020METER ASSY, AIR FLOW W/AIR CLEANER
main22020-0A061i¥24,900199908-200206
22204METER SUB-ASSY, INTAKE AIR FLOW
main22204-20010i¥24,900199908-200206
9008011156
main90080-11156¥120
9008138003
9011906123
main90119-06123¥100
9011906245
main90119-06245¥140
9020505006
main90205-05006¥40
9038507002
main90385-07002¥140
9038706022
main90387-06022¥110
9046706170
main90467-06170¥130
9048014021
main90480-14021¥120

21 parts on this diagram · 1 diagram in section
