Toyota AVALON (CHINA)EXHAUST PIPE

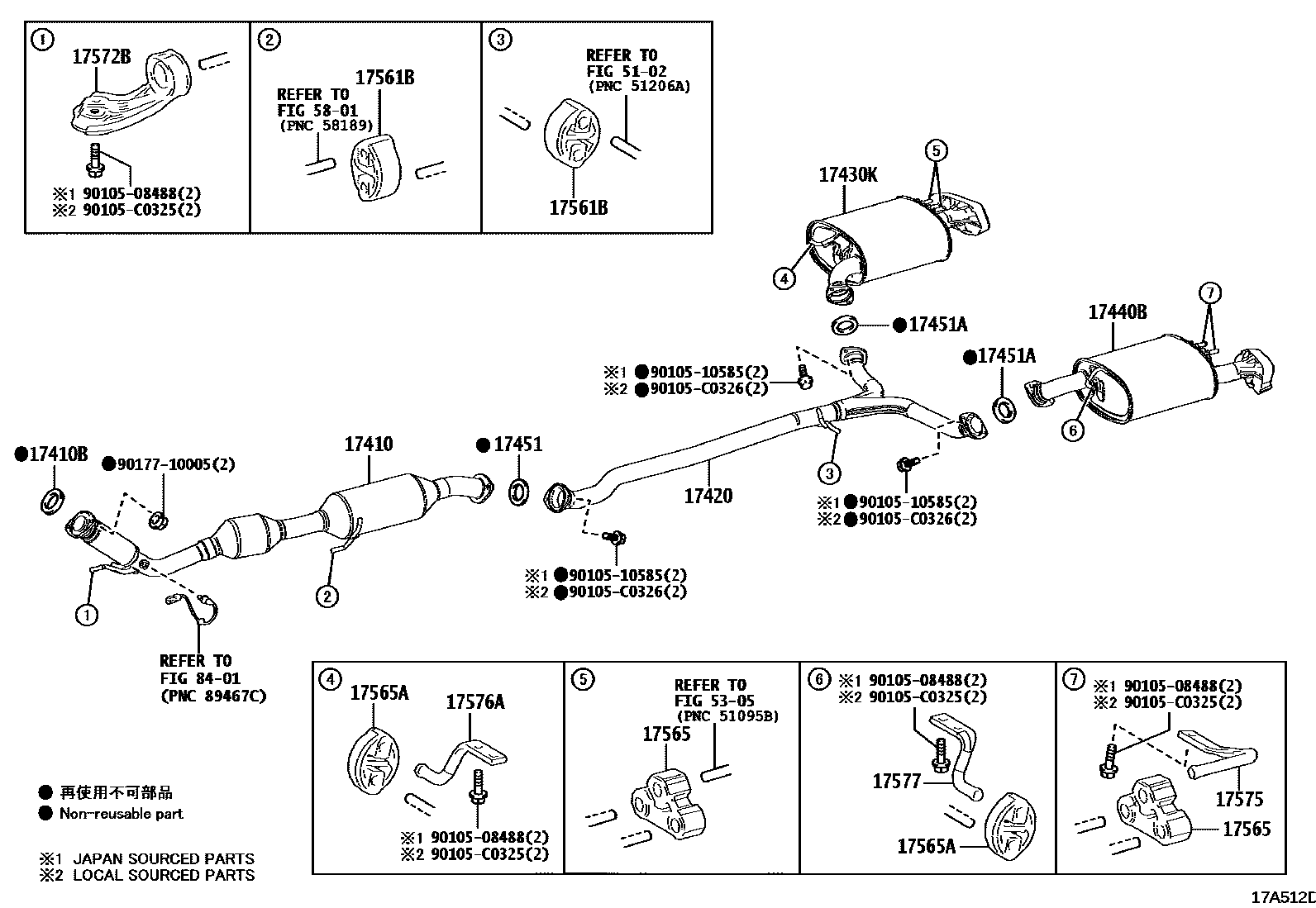

Parts diagram
17410PIPE ASSY, EXHAUST, FRONT
main17410-F0210i201903-202303
main17410-F0220i201910-202407
main17410-F0380i202407
main17410-F0750i202304
main17410-F0760i202304
main17410-F2190i202407
main17410-F2200i202407
17410BGASKET, EXHAUST PIPE
main90917-C6003i201903-202407
17420PIPE ASSY, EXHAUST, CENTER
main17420-F0140i201903-202407
main17420-F0150i201903-202303
main17420-F2030i202407
17430PIPE ASSY, EXHAUST, TAIL
main17440-F0140i201903-202303
main17440-F0141i202407
main17440-F2010i202407
17430KPIPE ASSY, EXHAUST TAIL, RH
main17430-F0240i201903-201911
main17430-F0241i201911-202407
17440BPIPE ASSY, EXHAUST TAIL, LH
main17440-F0130i201903-201911
main17440-F0131i201911-202407
17451GASKET, EXHAUST PIPE
main90917-C6004i201903-202407
17451AGASKET, EXHAUST PIPE, NO.2
main90917-C6001i201903-202407
17561BSUPPORT, EXHAUST PIPE, NO.1
main17565-0T011i201903-202407
17565SUPPORT, EXHAUST PIPE, NO.5
main17566-F0060i201903-202407
17565ASUPPORT, EXHAUST PIPE, NO.4
main17565-F0010i201903-202407
17572BBRACKET, EXHAUST PIPE SUPPORT, NO.2
main17572-F0050i201903-202407
17575BRACKET, EXHAUST PIPE SUPPORT, NO.5
main17575-F0040i201903-202407
17576ABRACKET, EXHAUST PIPE SUPPORT, NO.6
main17576-F0060i201903-202407
17577BRACKET, EXHAUST PIPE SUPPORT, NO.7
main17577-F0050i201903-202407
5102
5305
5801
8401
9010508488
main90105-08488¥80
9010510585
main90105-10585¥120
90105C0325
90105C0326
9017710005
main90177-10005¥80

24 parts on this diagram · 4 diagrams in section
