Toyota AURIS/COROLLA HB(JPPINTERIOR LAMP

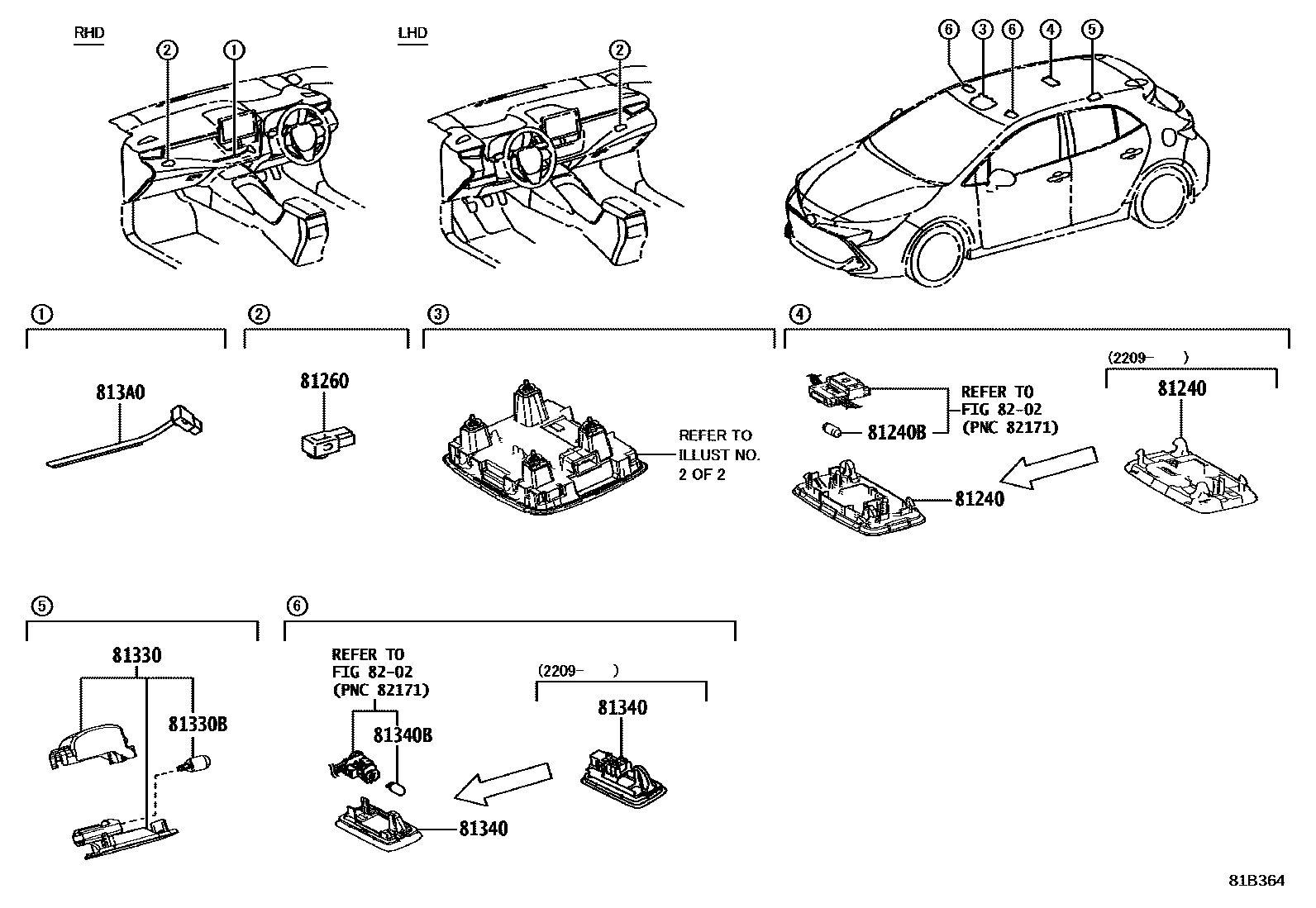

Parts diagram
81240LAMP ASSY, ROOM, NO.1
main81240-12100-C0i201907-202209
BLACK,TRIM2#,3#
main81240-12100-C0i201907-202209
BLACK,TRIM2#
main81240-48040-C1i202209-202508
BLACK,TRIM2#
main81240-48040-C1i202209-202508
BLACK,TRIM2#,3#
main81240-60060-C1i201806-201906
BLACK,TRIM2#
sub81240-12100¥3,500
main81240-60060-C1i201806-201906
BLACK,TRIM2#,3#
sub81240-12100¥3,500
81240BBULB, ROOM LAMP, NO.1
main90981-14011i¥180201806-202209
12V 8W
81260LAMP ASSY, GLOVE BOX
main81080-33290i¥920201806-202508
81330LAMP ASSY, LUGGAGE COMPARTMENT, NO.1
main81250-30210i¥1,250201806-202508
81330BBULB, LUGGAGE COMPARTMENT LAMP
main99132-12050i¥110201806-202508
12V 5W
81340LAMP ASSY, VANITY
main81340-30110i¥1,670201806-202209
main81340-33170i¥990202209-202508
81340BBULB (FOR VANITY LAMP)
main90981-11062i¥340201806-202209
12V 8W
813A0LAMP ASSY, INSTRUMENT PANEL
main813A0-12020¥1,760
8202

9 parts on this diagram · 2 diagrams in section
